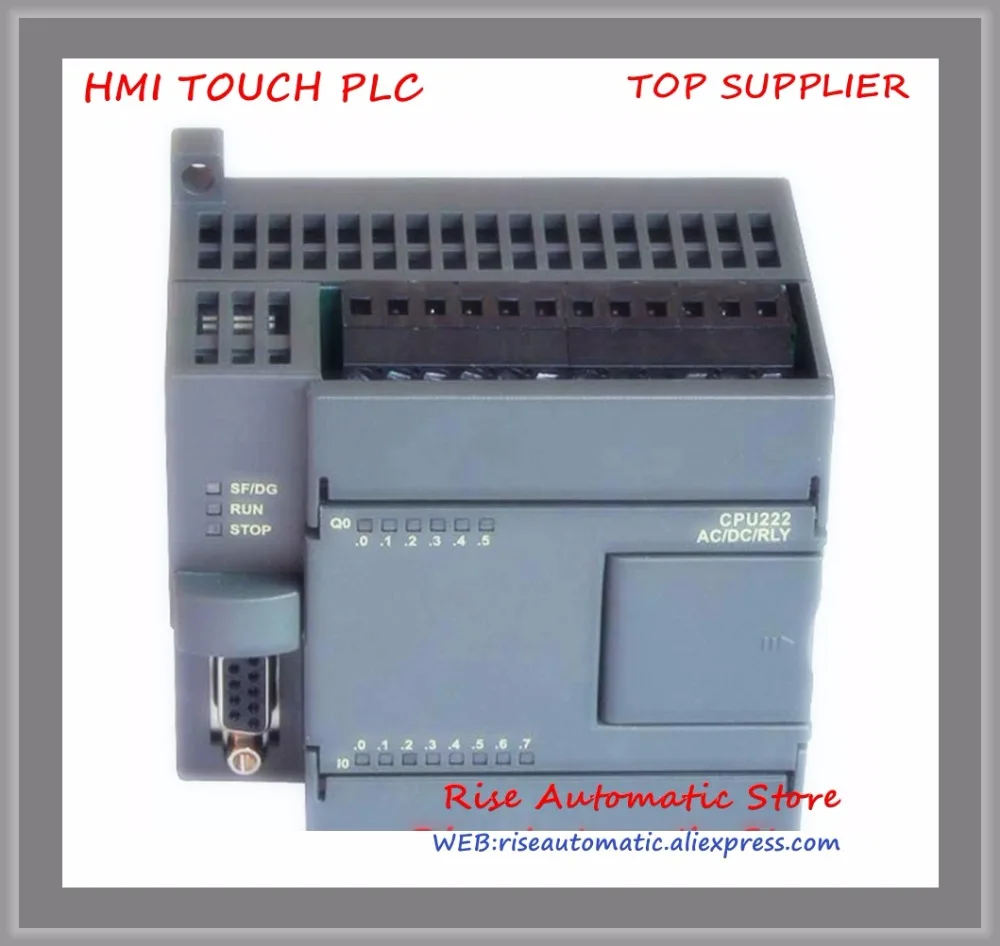

Новый оригинальный 8 точечный ввод 6 релейный выход PLC CPU222R-14 заменить S7-200 6ES7212-1BB23-0XB0 Поддержка модуль расширения
Описание
Новый оригинальный 8 точечный ввод 6 точечный релейный выход PLC CPU222R-14 заменить S7-200 6ES7212-1BB23-0XB0 поддержка расширения
Модуль
Хост ЦП и модуль расширения могут быть полностью совместимы с ПЛК Siemens S7-200
| Номер заказа | CPU222T-14 DC/DC транзистор | CPU222R-14 Реле AC/DC/RLY |
| Соответствующий S7-200 предыдущий номер заказа | 6ES7212-1AB23-0XB0 | 6ES7212-1BB23-0XB0 |
| Размеры (Ш * В * Г) | 90*80*62 мм с наружной резьбой | 90*80*62 мм с наружной резьбой |
| Мощность рассеивания | 5 Вт | 5 Вт |
| Мощность входной разъем | 24 V DC | 220 В переменного тока |
| Память программы | 36KB | 36KB |
| Хранение данных | 20KB | 20KB |
| Связь порты | 1PPI, RS485 | 1PPI, RS485 |
| Цифровой точки ввода | 8 точек, 24 В постоянного тока | 8 точек, 24 В постоянного тока |
| Электронные сигареты с цифровым выходом точек | 6 точек | 6 точек |
| Электронные сигареты с цифровым выходом типа | Транзистор | Реле |
| Аналоговые входные сигналы точек | ||
| Аналоговый выход точек | ||
| Максимальное количество модулей расширения | 7 | 7 |
| Максимальная расширяемый ввода/вывода | 128DI/128DO, 32AI/32AO | 128DI/128DO, 32AI/32AO |
| Сохранение данных при падении источника питания | Внутренняя вспышка, остается постоянно | Внутренняя вспышка, остается постоянно |
| Встроенные часы в режиме реального времени | Время хранения более 2 лет, сменный | Время хранения более 2 лет, сменный |
Общее количество таймера 1 мс 10 мс 100 ms | 256 4 16 236 | 256 4 16 236 |
| Общее количество счетчиков | 256 | 256 |
| Запоминающее устройство бит | 256 | 256 |
| Разрядность памяти поддерживается при падении источника питания | 112 | 112 |
| Время прерывания | Коэффициент разрешения 2*1 мс | Коэффициент разрешения 2*1 мс |
| Прерывание край | 4 восходящих края и/или 4 падающих края | 4 восходящих края и/или 4 падающих края |
| Аналоговый потенциометр | Разрешение 2*8 бит | Разрешение 2*8 бит |
| Время выполнения логической операции | 0.3us | 0.15us |
| Время арифметического выполнения с плавающей точкой | 8us | 8us |
| Часы | Встроенный | Встроенный |
Мощность питания + 5В 24 V | 660mA 400mA | 660mA 400mA |
| Связь интерфейс | 1PPI, RS485, встроенный протокол MODBUS | 1PPI, RS485, поддержка свободного порта, протокол MODBUS |
| PPI скорость передачи данных | 9,6, 19,2 и 187,5 k | 9,6, 19,2 и 187,5 k |
| Свободный порт скорость передачи данных | 1,2 кбит до 115,2 k | 1,2 k объем до 115,2 k |
Каждая секция максимальной длины кабеля Используя изолированный ретранслятор Без использования изоляции ретранслятор | 187,5 k бод 1000 м 38,4 k бод 1200 м 50 м | 187,5 k бод 1000 м 38,4 k бод 1200 м 50 м |
| Самое большое количество площадок | Каждый период, 32 станции Каждая сеть 126 станций | Каждый период, 32 станции Каждая сеть 126 станций |
| Максимальное количество основных | 32 | 32 |
| Точка-точка (режим основной станции PPI) | Да (NETR/NETW), 8 в toal, 2 сохранить | Да (NETR/NETW), 8 в toal, 2 сохранить |
| Цифровой точки ввода | 8 | 8 |
| Вход типа | PNP/NPN | PNP/NPN |
| Электронные сигареты с цифровым выходом точек | 6 | 6 |
| Выход типа | Транзистор | Реле, сухой контакт |
| Область цифрового ввода/вывода изображения | 256 (128 вход/128 выход) | 256 (128 вход/128 выход) |
| АналоговыйОбласть ввода/вывода изображения | 64 (32 входа/32 выхода) | 64 (32 входа/32 выхода) |
| Максимальное количество расширенного модуля ввода/вывода | 7 | 7 |
| Максимальное количество цифровых точек ввода/вывода | 240 | 240 |
| Максимальное количество аналоговых точек ввода/вывода | 32AI/32DO | 32AI/32AO |
| Импульсный захвата вход | 8 | 8 |
Высокая скорость countertotal номер Однофазный счетчик 2-х фазный счетчик | 4 4*30 кГц 2*20 кГц | 4 4*30 кГц 2*20 кГц |
| Эта машина интегрирована в цифровое количество входных точек | 8 | 8 |
| Номинальное напряжение | 24 V DC | 24 V DC |
| Максимальная продолжительная напряжение, допускается | 30 В постоянного тока | 30 В постоянного тока |
Материнскую плату 1 сигнала Материнскую плату 0 сигнала | Детали для 18 вольтового, 2.5Ma Постоянный ток, 5В, 1mA | Детали для 18 вольтового, 2.5Ma Постоянный ток, 5В, 1mA |
Фотоэлектрический изоляции Изоляции группа | 500 В переменного тока, 1 минута Смотрите схему подключения | 500 В переменного тока, 1 минута Смотрите схему подключения |
| Одновременно подключен к входу | 8 | 8 |
Максимальная длина кабеля Экранирование Нет экранирование | 500 м (Стандартный вход) 50 м (высокоскоростной счетчик) 300 м (Стандартный вход) | 500 м (Стандартный вход) 50 м (высокоскоростной счетчик) 300 м (Стандартный вход) |
| Эта машина является интегрированными цифровыми выходными точками | 6 | 6 |
| Тип выхода | Транзистор mosfet | Реле, сухой контакт |
Каждая точка номинального тока Номинальный ток для каждого | 0.75A 6A | 2A 5A, свяжитесь с закрытым |
| Ток утечки | 10uA | |
| Светильник нагрузки | 5 Вт | 5 Вт постоянного тока/200 Вт переменного тока |
Максимальная длина кабеля Экранирование Нет экранирование | 500 м (стандартный выход) 150 м (стандарт) | 500 м (стандартный выход) 150 м (стандарт) |
Характеристики
- Материал
- Металл
- Материалы для самостоятельного изготовления
- Электрический
- Структура
- Односторонний кронштейн
- Применение
- Промышленный
- Наличие стандарта
- Стандарт
- Номер модели
- CPU222R-14
- Индивидуальное изготовление
- Да
