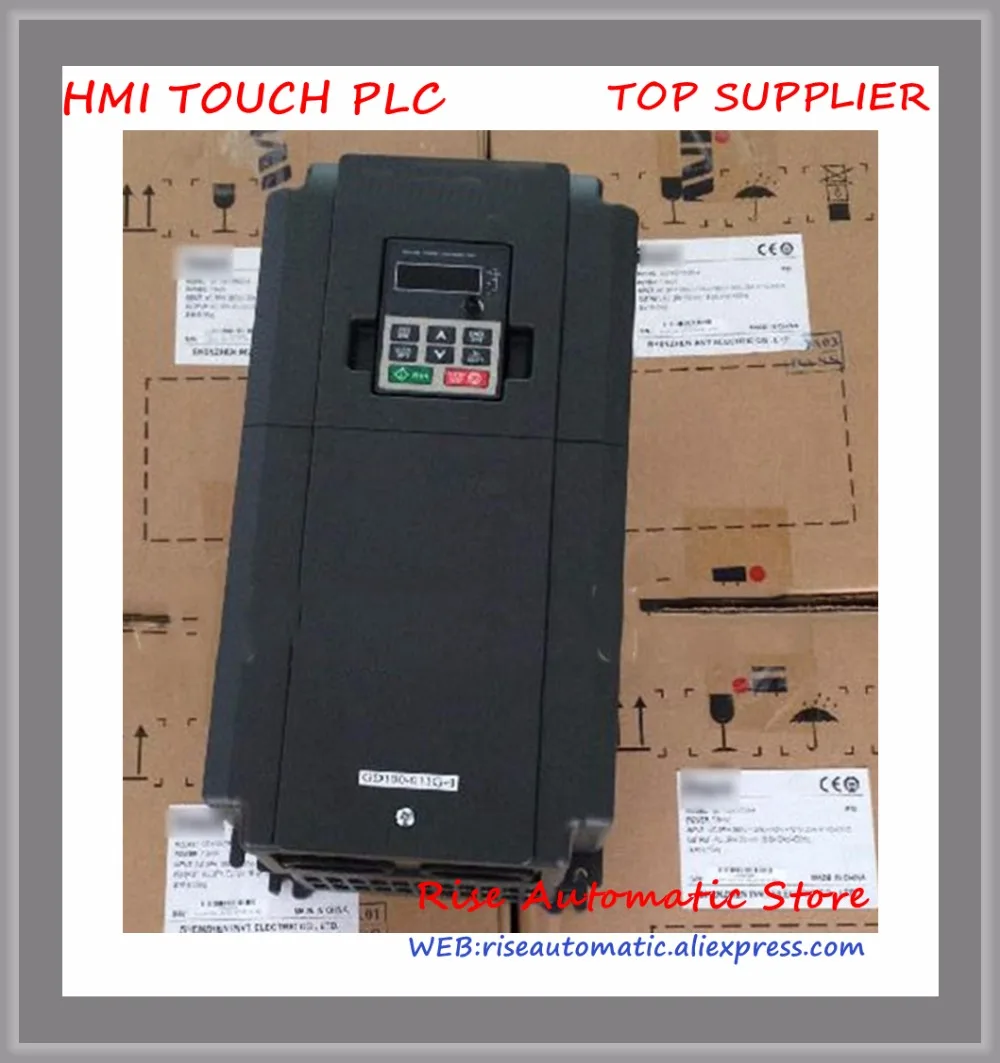

GD100-2R2G-4 3 фазы 380 V 2.2KW 5.8A Вход Инвертор VFD Частотный Привод переменного тока новый

Модель NO.

Выход Мощность

(КВт)

Входной ток (A)

Выходной ток (A)

Несущая частота (кГц)

GD100-0R7G-4

0,75

3,4

2,5

Для детей от 2 до 15 лет (8)

GD100-1R5G-4

1,5

5,0

3,7

Для детей от 2 до 15 лет (8)

GD100-2R2G-4

2,2

5,8

5

Для детей от 2 до 15 лет (8)

GD100-004G-4

4

13,5

9,5

Для детей от 2 до 15 лет (8)

GD100-5R5G-4

5,5

19,5

14

Для детей от 2 до 15 лет (8)

GD100-7R5G-4

7,5

25

18,5

Для детей от 2 до 15 лет (8)

GD100-011G-4

11

32

25

Для детей от 2 до 15 лет (8)

GD100-015G-4

15

40

32

2 ~ 8 (4)

Функция

Параметры

Мощность вход

Входное напряжение (В)

AC 3PH 400V±15%

Входной ток (A)

См. Номинальное значение

Входная частота (Гц)

50 Гц или 60 Гц допустимый диапазон: 47 ~ 63 Гц

Мощность

Выход

Выходное напряжение (В)

0 ~ входное напряжение

Выходной ток (A)

См. Номинальное значение

Выходная мощность (кВт)

См. Номинальное значение

Выходная частота (Гц)

0 ~ 400 Гц

Технические

Управление

Характеристика

Управление режим

V/F, Бессенсорное векторное управление

Тип двигателя

Асинхронный двигатель

С регулируемой скоростью соотношение

Асинхронный двигатель 1:100 (SVC)

Скорость точность управления

+-0.2% (Бессенсорное векторное управление)

Скорость колебания

+-0.3% (Бессенсорное векторное управление)

Крутящего момента реакции

<20 мс (Бессенсорное векторное управление)

Контроль крутящего момента точности

10% (Бессенсорное векторное управление)

Пусковой крутящий момент

0,25 Гц/150% (Бессенсорное векторное управление)

Перегрузочная способность

150% номинального тока: 1 минуту

Для бега

Управление

Характеристика

Настройки частоты

Метод

Цифровая настройка, аналоговая Настройка, настройка частоты импульса, многоступенчатая настройка скорости, простая настройка ПЛК, настройка ПИД, Настройка связи MODBUS

Осуществите переключение между набором и установочным каналом.

Автонастройка

Стабилизатор напряжения

Автоматическое сохранение стабильного напряжения при напряжении сети

Переходных процессов

Неисправностей

Обеспечивает более 30 функций неисправности: по току,

Перенапряжение, под напряжением, перегрев, Потеря фазы и

Защита от перегрузки и т. д.

Перезапуск после вращающийся

Отслеживания скорости

Обеспечивает плавный Запуск вращающегося двигателя

Периферийное устройство

Интерфейс

Терминал аналоговые входные

Разрешение

Не выше 20mV

Концевой выключатель вход

Разрешение

Не более 2 г-жа

Аналоговый вход

1 канал (AI2) 0 ~ 10 В/0 ~ 20 мА и 1 канал (AI3)-

10 ~ 10В

Аналоговый выход

2 канала (AO1, AO2) 0 ~ 10 В/0 ~ 20 мА

Цифровой вход

4 канала общего входа, максимальная частота: 1 кГц,

Внутреннее сопротивление: 3.3k Ω;

1 канал Высокоскоростной вход, Макс. Частота: 50 кГц

Релейный выход

2 канала Программируемый релейный выход

RO1A NO, RO1B NC, RO1C общий терминал

RO2A NO, RO2B NC, RO2C общий терминал

Контактор: 3A/AC250V

Прочие ожерелья и подвески

Монтируемый метод

Настенный и фланцевый

Температура в

Бег окружающей среды

-10 ~ 500C, дерат выше 400C

Среднее время без неисправности

2 года (температура окружающей среды 250C)

Защитный градусов

IP20

Вентилятор охлаждения

Вентилятор охлаждения

Тормозное устройство

Встроенный

Электромагнитный фильтр

Встроенный фильтр C3: соответствует требованиям к степени

IEC61800-3 C3

Внешний фильтр: Соответствует требованиям к степени IEC61800-3

C2
