STM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитию

STM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитию

Цена: $2.99
есть в наличии
Купить сейчас

Описание

Мы рады представить новый вариант в RobotDyn семейство товаров! Теперь вы можете получить полный комплект, включая материнскую плату + кабель USB + макетную плату + щит (в некоторых комплектах) по цене одной материнской платы. Теперь вам не придется терять время на поиск компонентов и проверку многих сомнительных мест. Всего в один клик вы получите все, чтобы немедленно осуществить ваш проект. Легкий, надежный, качественный. В одном проверенном магазине. Robotdyn: потому что мы заботимся.

В комплект входит кабель MicroUSB + макетная плата

STM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитию

Описание:

Вариациях:

1. С круглымRiginal STM bootloader прошивка (doc AN2606). Используйте адаптер USB-UART для программирования. Pinheaders не спаяна.

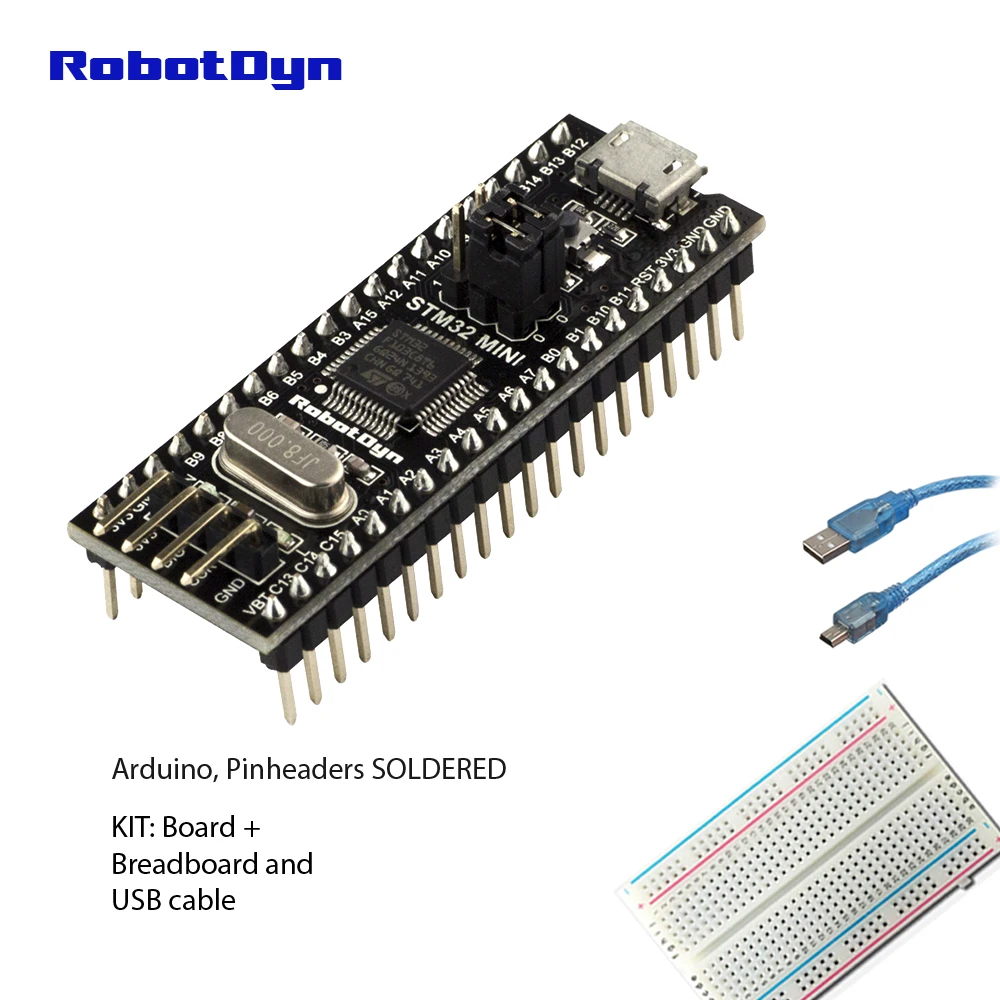

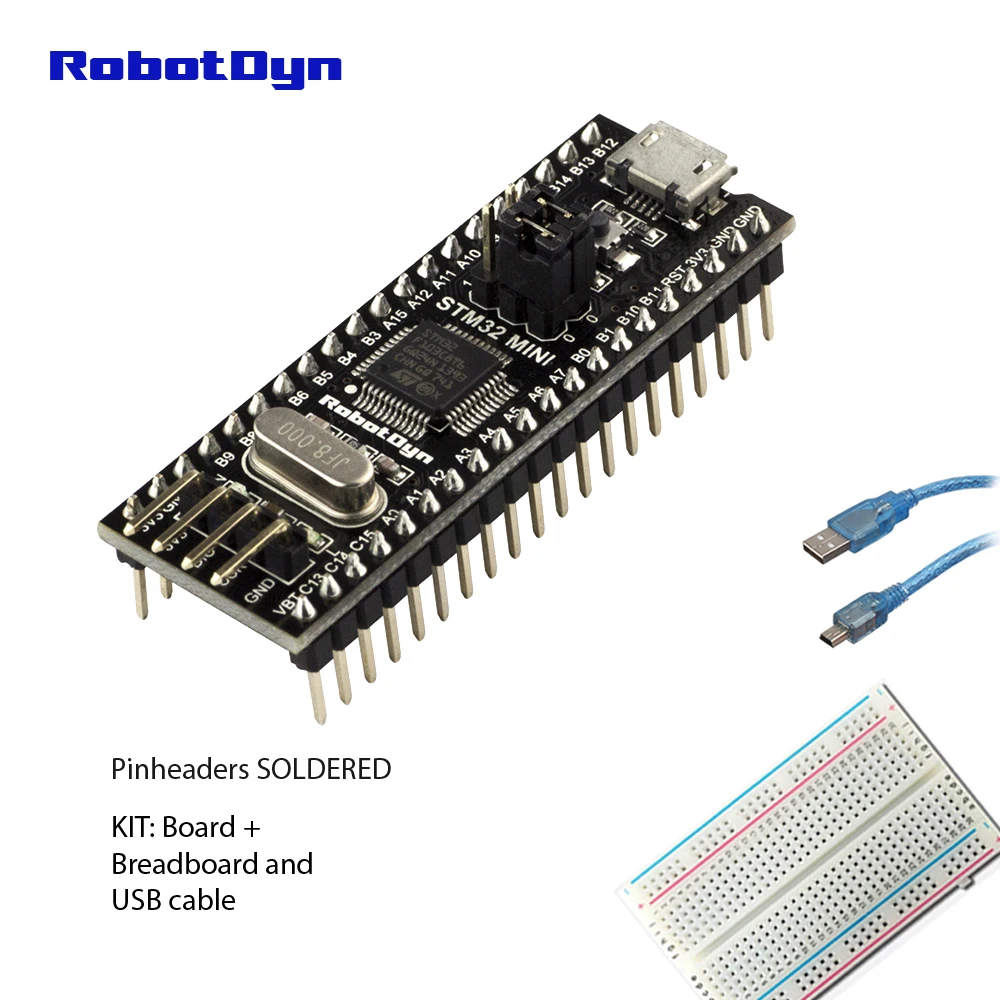

2. С Загрузчиком, совместимым с Arduino IDE. Для программирования От Ard. IDE использует порт USB.PinheadersПайкой.

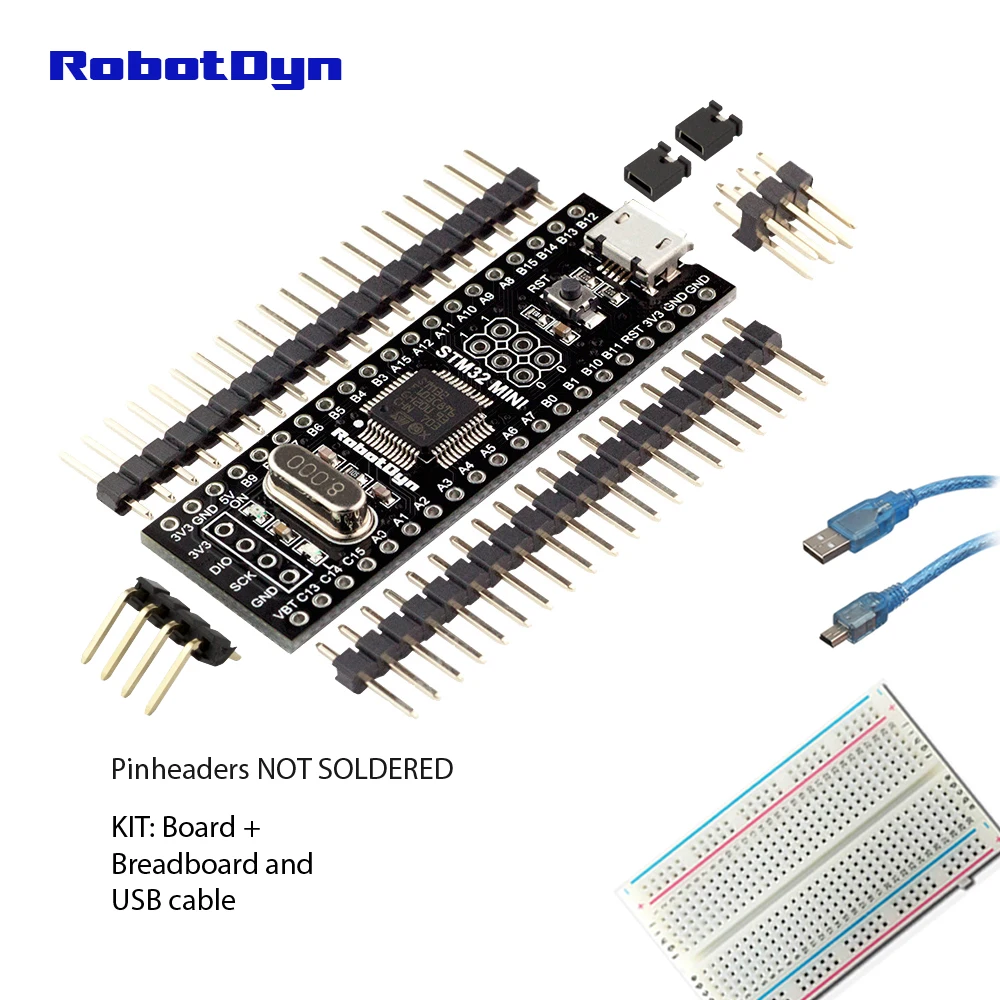

3. С Загрузчиком, совместимым с Arduino IDE. Для программирования От Ard. IDE использует порт USB.PinheadersНе спаяна.

Эта плата ARM Cortex-M3 минимальная системная макетная плата-STM32F103C8T6.
Доска опираться на STM32F103C8T6-STM32 микроконтроллер с ARM Coretex-M3 32-битный ядро.
Логический уровень-3,3 В
Плата подключается к компьютеру через кабель microUSB (используется практически для всех смартфонов Android).
Вы можете поставить питание на плату через разъем MicroUSB или для питания pinheaders. Регулятор напряжения (LDO) может иметь дело с входящим напряжением от 4 в до 8 В постоянного тока. Выходной ток для 3,3 В-около 180 мА (обратите внимание, что чем выше входное напряжение, тем ниже исходящий ток). Это обеспечит надежную мощность большинства ваших первоначальных проектов.

* D + подтягивающий R = 1,5 K, кристалл = прецизионный тактовый резонатор

Программирования:

Использование STM Flash Loader (ST-Link)

Комплект ботинок Jumper-от 0 до 1 Комплект перемычек ботинок-от 1 до 0 Подключите USB-TTL TX преобразователя к PA10 на STM плате Подключите USB-TTL RX преобразователя к PA9 на STM плате Дайте питание 3,3 В для STM платы с помощью USB ttl конвертера Нажмите и отпустите кнопку сброса один раз Запуск STM Flash Loader, выберите имя порта (где подключен ваш usb ttl конвертер) Выберите четность как ровная, Baudate как 115200, Echo Disabled и Timeout 10 s Нажмите Next и следуйте инструкциям на экране для программирования, стирания или чтения микроконтроллера STM

Для Ard IDE/SATA

Инструкция:Https://github.com/rogerclarkmelbourne/Arduino_STM32/wiki/Installation
Файлов и задающее устройство:Https://github.com/rogerclarkmelbourne/Arduino_STM32
* Большое спасибо Роджеру Кларку.

Фото:

STM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитиюSTM32F103C8T6, STM32 загрузчика совместимый для Arduino IDE или STM прошивки, ARM Cortex-M3 Минимальная Системы развитию

Продукт официальном сайте:

Http://robotdyn.com/STM32F103C8T6-STM32MiniSystem-EN-Международные

Http://robotdyn.ru/STM32F103C8T6-STM32MiniSystem-RU-Русский

* Для получения подробной информации о продукте, инструкции, руководстве и по, пожалуйста, посетите официальный сайт продукта.

Характеристики

Бренд
RobotDyn
Состояние
Новый
Тип
Логические ИС
Напряжение электропитания
3.3V
Упаковка
SMD
Индивидуальное изготовление
Да
Мощность рассеивания
standard
Номер модели
STM32F103C8T6-STM32MiniSystem
Рабочая температура
-40°C---80°C
Microcontoller
STM32F103C8T6
Core
ARM 32 Cortex-M3
Debug mode
SWD ( with ST-LINK V2)
Internal Clock Max
72MHz
External Clock
8MHz
8MHz Memory
64K flash, 20K SRAM
Logic level
3.3V
