Описание

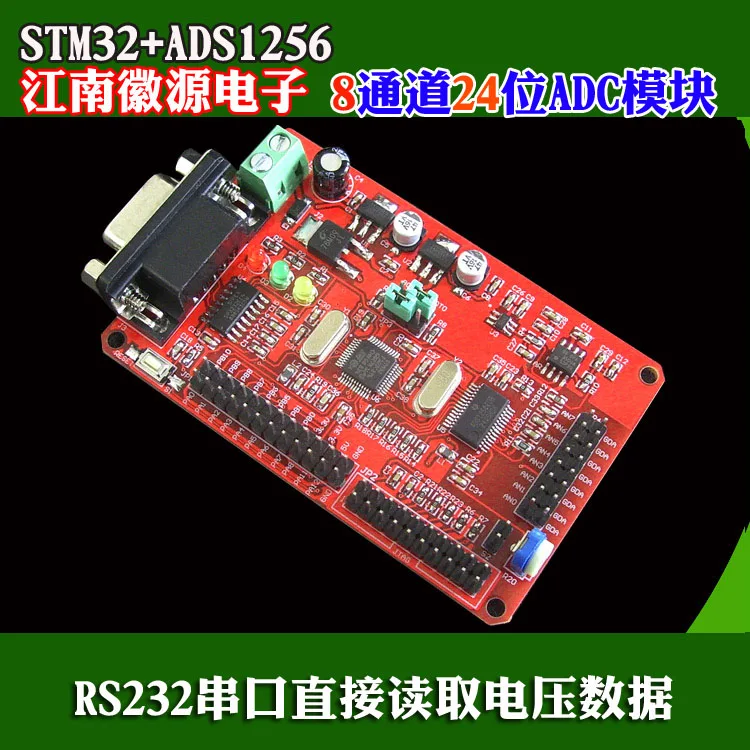

AD Модуль сбора/8-канальный 24-битный АЦП преобразованием/STM32F103C8T6 макетная плата MCU

Эта плата является последней обновленной версией для более старых версий, пожалуйста, используйте следующие ссылки:

Примечания для покупки этого модуля:

Друзья-покупатели должны знать, что один микрокомпьютер с чипом, мы предоставляем только модули и информацию. НЕ ПРЕДОСТАВЛЯЙТЕ информацию о цифровых схемах, пояснениях о программном и замыкании этого модуля. перед покупкой, пожалуйста, внимательно прочитайте следующие инструкции, заказ на покупку означает, что вы можете понять следующие инструкции и фотографии.Имейте в виду, обязательно прочитайте инструкции перед покупкой!=========================================================================

Ссылка для загрузки этого инструкции:

Https://pan.baidu.com/s/1CikG8QZkiKlqfVBgrJ9TUg

=========================================================================

8road24positionADCModule параметры оборудования

1, размер pcb: 82,8 мм X 53,3 мм (длина последовательного порта отсутствует)

90,6 мм X 53,3 мм (длина розетки с последовательным портом)

2, напряжение питания: 9 В ~ 15 В/(1 авыше) напряжение постоянного тока

3, с переключением между дальним и микрокомпьютер чип: STM32F103C8T6, adcchip: ADS1256

4, параметры последовательной связи: 115200,8, 1, N

5, adcточность: 8road24posionadcunipolar положительное напряжение Вход or4road24Bit дифференциальный вход напряжения

6, adcacquisition Напряжение диапазон: Monopole0 ~ 5В, Difference-5V ~ + 5 V

7, интерфейс связи: RS232serial порт

8, мощность: 0,6 Вт (12 В/50 мА)

8road24positionADCIntroduction модуля Функция

1, в total8Converting аналоговое напряжение каждого канала цифровой сигнал, отправьте гэнпск, так как при получении данных. Приобретение Напряжение Range0 ~ 5VDC Напряжение ().

2, эта плата поддерживает by3The программы однокристального с одним режимом, которой пользователи могут выгружать микроконтроллер в соответствии со своими потребностями, или укажите, какой из них, чтобы загрузить от нашего предшественника.

3, при тестировании этой платы, протокол последовательных данных всех программ является равномерным.: скорость 115200 AUD, 1 пусковое положение, 8 бит данных, без проверки, 1 стоп-бит.

4, с последовательным портом andJTAGInterface, программы могут быть загружены последовательным портом, useJTAGmode, swdзагрузите дебюгер.

5, имеет следующие характеристики: высокая точность последовательный порт Модуль сбора. Частота дискретизации одноканальный ниже than100HZ, не подходит для высокоскоростного приема. Пожалуйста, подтвердите, что ваши потребности перед покупкой ..

AD Модуль сбора/8-канальный 24-битный АЦП преобразованием/STM32F103C8T6 макетная плата MCU

Непрерывное приобретение один channelAN0Analog Напряжение processingadctransformation, преобразования данных рассчитываются в качестве Напряжение значения. в форме asciicode передайте данные через последовательный порт. В этом режиме напряжение можно считывать непосредственно с помощью программного обеспечения последовательного ассистента. подходит для инженеров по разработке программного обеспечения, потому что вам не нужно ничего знать об оборудовании одного чипа компьютера ..

Получение данных показывает следующие примеры, это получение для подключения напряжения к first.0passageway (AN0) результаты, полученные выше, точность измерения in0.0001V (Namely0.1mV) данные в диапазоне очень стабильны .. остальные каналы являются пустыми.

Потому что передача isascicode, так что верхнее программное обеспечение последовательного порта компьютера должно быть выбрано «Символ (ASCII) дисплей

Show», не choose16Binary дисплей, в противном случае дисплей карабкаться код.

Непрерывная acquisition8Channel аналоговое напряжение Processing24positionADCTransformation, преобразования данных рассчитываются в качестве Напряжение значения. в форме asciicode передайте данные через последовательный порт. В этом режиме напряжение также можно считывать непосредственно с помощью программного обеспечения последовательного ассистента. подходит для инженеров по разработке программного обеспечения, потому что вам не нужно ничего знать об оборудовании одного чипа компьютера ..

Получение данных показывает следующие примеры:

Полностью дифференциальный вход, измеренный диапазон напряжения is-5V ~ + 5В. В total4Group дифференциальный вход. Датчики подходят для подключения электронных весов.

8road24positionADCModule оборудования схема

1, RS232Communication последовательный порт

2, SP3232chip

3, вход питания отрицательный полюс

4, силовой входной положительный полюс (9 ~ 15 В)

5, bootселективная бит, вводная игла

6, STM32F103C8T6Single микрокомпьютер чип

7, REF3225Reference регулятор напряжения (2,5 V)

8, AN0 ~ AN7, аналоговое напряжение Вход (0 ~ 5 В)

9, Заземление аналогового сигнала

10, самопотенциометр

11, ADS1256 моделирование-цифровой чип-преобразователь

12, интерфейс jtagскачать

13, elicitediomouth

14, кнопка сброса

8road24positionADCModule описание оборудования

1, плата уже поставила theSTM32F103C8T6All scmiouth lead out, пользователи могут переработать необходимые им функции.

2, программы могут быть загружены через последовательные порты, специфический метод показан в пояснительном документа ..

3, внешний источник напряжения-REF3225, сильная стабильность дрифта характеристики: 4ppm/'c.

4, на плате установлен потенциометр для тестирования. AD Вход, напряжение, вызванные делитель напряжения проходит throughS2Jumper болт connectionAN0, подходит для отладки доски без датчиков. В том случае, если вы не используете этот тест, может beS2Take off джемпер, непосредственно fromAN0 -- AN7 Вход испытательного напряжения. (входное напряжение toAD не должно быть выше than5V)

* Будьте внимательны: напряжение ADC все еще существует на входном порту платы в подвеске, поэтому есть нестабильный дисплей напряжения считывания., неиспользованный входной порт является приемлемым.

5, цифровые и аналоговые магнитные бусины and0Euclidean сопротивление изоляции, устраняет помехи.

6, блок питания с анти-разъемом, подключение задней мощности не повредит плату.

7, ElicitedSTM32Singlechip19individualIOmouth, and5V, 3.3VDC выход, удобный функция расширения.
