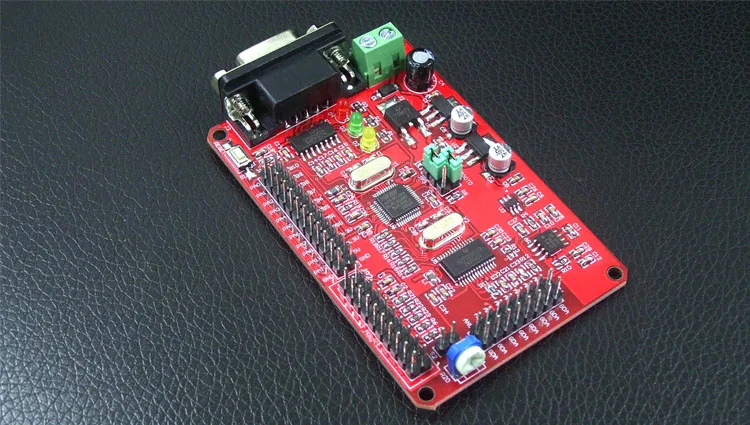

AD Модуль сбора/8-канальный 24-бит преобразования АЦП/STM32F103C8T6 микроконтроллер развитию

Эта плата является последней обновленной версией. Если вам нужна более старая версия, пожалуйста, перейдите по следующей ссылке:

Https://item.taobao.com/item.htm?spm=a1z10.1-c.w4004-21220663251.65.9e283c94BcK5jq&id=585132767426

Обратите внимание на покупку этого модуля:

Покупателям необходимо знать некоторые данные микроконтроллера. Мы предоставляем только модули и материалы и не предоставляем пояснения о цифровых цепях, модулях и схемах. Перед покупкой внимательно прочитайте следующие инструкции. Заказ на покупку означает, что вы можете понять следующие пояснения текста и фотографий. Помните, что обязательно ознакомьтесь с инструкцией и снова совершите покупку! =========================================================== ========================

Ссылка для загрузки этого инструкции:
Https://pan.baidu.com/s/1CikG8QZkiKlqfVBgrJ9TUg
=========================================================== ========================
8-канальный 24-битный АЦП модуль параметры оборудования
1, размер печатной платы: 82,8 мм X 53,3 мм (без учета длины последовательного порта)

90,6 мм X 53,3 мм (включая длину последовательного порта)

2, напряжение питания: 9 V ~ 15 V/(1A или более) напряжение постоянного тока

3, с переключением между дальним и чип: STM32F103C8T6, микросхемы АЦП: ADS1256

4, параметры последовательной связи: 115200, 8, 1, N

5, АЦП точность: 8 24-битный АЦП однополярный положительное напряжение на входе или 4 24-битный дифференциального входного напряжения

6, диапазон напряжения приема ADC: однополярный 0 ~ 5 В, дифференциальный-5 В ~ + 5 В

7, интерфейс связи: RS232 последовательный порт

8, мощность: 0,6 Вт (12 В/50 мА)

8-канальный 24-битный АЦП модуль функция введение
1. В общей сложности 8 каналов аналоговое напряжение преобразуются в цифровые сигналы и отправляются на пк через последовательный порт для сбора данных. Диапазон приобретаемого напряжения составляет 0 ~ 5 в постоянного тока, и Внешняя цепь делителя напряжения может собрать более высокое напряжение (и необходимо изменить программы для достижения).
2, плата оснащена 3 режимами MCU программ, пользователи могут загрузить MCU по мере необходимости, или указать, какой из них отправлен из нашего предыдущего поколения.
3. При тестировании этой платы протокол последовательных данных всех программ: скорость 115200 AUD, 1 пусковое бит, 8 бит данных, без паритета, 1 стоп-бит.
4, поставляется с последовательным портом и интерфейс JTAG, вы можете использовать последовательный порт для загрузки программы, использовать режим JTAG, SWD способ загрузки программы.
5. плата является высокоточным модулем последовательного порта. Одноканальная частота дискретизации ниже 100 Гц, которая не подходит для высокоскоростного сбора. Пожалуйста, подтвердите свои потребности перед покупкой.

\
\

Непрерывно приобретайте одноканальное AN0 аналоговое напряжение для преобразования ADC, и рассчитать преобразованные данные как значение напряжения, отправить данные через последовательный порт в кодовой форме ASCII. В этом режиме вспомогательное программное обеспечение последовательного порта может непосредственно считывать напряжение, подходит для разработки программного обеспечения. Инженеры используют его, потому что им не нужно знать какие-либо принципы оборудования микроконтроллера.
Собранные данные показывают следующий пример. Это получение является результат подключения напряжения к 0-му каналу (AN0). Точность измерения является очень стабильной в диапазоне 0,0001 в (ie 0.1мв). Остальные каналы являются пустыми.
Так как передача является кодом ASCII, программное обеспечение последовательного порта хоста компьютера должно выбрать «Символ (ASCII) дисплей
Показать ", не выбирайте шестигранный дисплей, в противном случае он будет отображать garbled символов.
