HMC470 цифровой радиочастотный аттенюатор модуль DC-3GHz 1dB шаг к 31dB ручной и программируемый

Свяжитесь с нами для получения более подробной информации. Спасибо.

HMC470RF аттенюатор модульV1.0

1 Введение модуля

HMC470Это широкополосного доступа5Цифровой аттенюатор, диапазон затухания0~31dBТипичная ошибка шага± 0,3 дБAdoptQFNСтоловая тикер посылка, один источник питания5 VЭлектропитание, диапазон рабочих частотПостоянного токаReach3 ГГцПотеря вставки меньше, чем1,5 дБ(В обычном режиме значения)IIP3Со стороны+ Крышка объектива 49 дБмПодходит для всех видовRFИВ том случае, еслиПрименение.

Основные характеристики модуля следующие:

(1Ширина ремешка:Постоянного тока~3 ГГцВ затухание нескольких0(Т. Е.Пропуск частиц без учета чипы) В этих условиях,-1dBПропускная способность доступности870 МГцВ500 МГцЗатухание в полосе частот практически отсутствует.

(2) Максимальная входная мощность (диапазон входного сигнала):20dBmТо есть в50ΩМаксимальное значение входного напряжения сигнала под входным импедансом2,2 Vrms.

(3) Затухание несколько и размер шага: Затухание несколько~31dBРазмер шага1 дБ (A).

(4) Потеря вставки:Меньше, чем 1.5dB.

(5) Интерфейс управления затуханием: один через плату5Бит поворотный переключательРучная регулировка управленияОдин из них-вставка контактов на плате через внешний микроконтроллер и другие контроллеры.Машина с программным управлением.

(6) Входное и Выходное сопротивление:50Ω.

(7) Источник питания: типичное значение+ 5ВМаксимум не может превышать+ 7 V.

(8) Интерфейс ввода/вывода:SMAИнтерфейс.

2 Интерфейсный модуль

Каждый интерфейс модуля показан на рисунке.

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

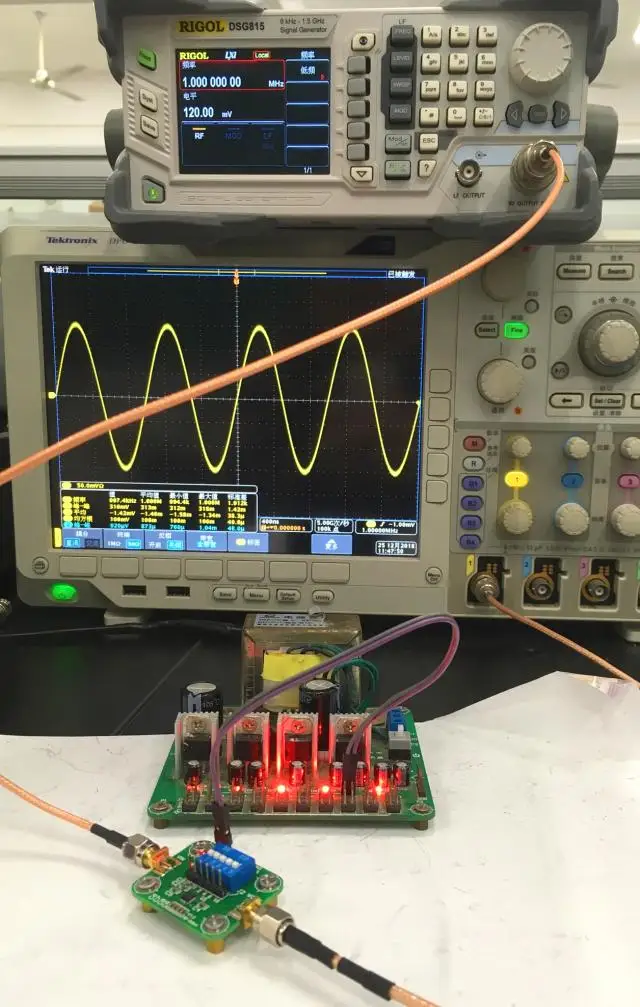

Используя источник питания небольшого магазина и модули микроконтроллера, схема отладочного подключения модуля показана на следующем рисунке.

\
\

Схема подключения отладки модуля1(Поскольку мерки снимаются вручную)

\
\

Схема подключения отладки модуля2(Cheng Kong)

4 Модуль отладки эффект

Контрольно-измерительный прибор: AgilentE5061BСетевой анализатор.

'
