ЭлектроникаAD9764Высокая скоростьДаМодульнаяV2.0
1 модуль введение
Высокая скоростьДаВыбор модуляADIКомпания14bitВысокая скоростьДаКонвертерAD9764,AD9764Самая высокая частота дискретизации125 Мбит/сВстроенный чип с эталонным напряжением для удовлетворения промышленных приложений. Модули состоят из входящих сигналов.16PINЦифровой интерфейс, высокая скоростьДаПреобразование, дифференциал в один конец,7Подключение пассивной фильтрации, усиление сигнала, выходной интерфейс сигнала и управление питанием (+ 5ВПоворота-5 ВИ3,3 V) Блок-схема модуля выглядит следующим образом:

Блок-схема
Основные характеристики модуля следующие:
(1) Частота дискретизации :Высокий 125 Мбит/с.
(2) Пик и пик аналогового сигнала :600 мВ ~ 6 V(±300mV ~±3 V)
(3) Полоса пропускания аналогового сигнала (6Vpp):-1dBПропускная способность14 МГц,-3dBПропускная способность26 МГц.
(4) Цифрового интерфейса уровня :3,3 V.
(5) Модульный блок питания :+ 5ВОдин источник питания.
(6) Интерфейс вывода аналогового сигнала принимает две формы: один2,54Интервал контактный интерфейс, одинSMAИнтерфейс (по умолчанию).
(7) Цифровой Интерфейс сигнала:2×8Двухрядные2,54Расстояние основания, направление вниз.
(8МодульLjrevtyns ghjnbd frwtgnfСуществует три способа подключения преобразователя Напряжения:AD9764Ссылка на напряжение на чипе (по умолчанию)Используйте потенциометр модуля для регулировки; Используйте внешний вход.
(9) Данный модуль проектирует гнездо.GNDОн используется для подключения ручки заземления мультиметра для облегчения тестирования пользователя.
(10) В соответствии с фактическими потребностями пользователей, версия эллиптического фильтра или фильтра Бесселя может быть выбрана; версия эллиптического фильтра используется для вывода синусоидального волнового сигнала, и выход квадратной волны и треугольной волны имеет перепад на подъеме или падении края; Версия фильтра Bessel используется для вывода квадратных волн и треугольных волн, и восходящий или падающий край сигнала не имеет феномена превышения, но на пропускную способность синусоидальной волны будет влияет. Кольцо.
2 Интерфейсный модуль
Существует два вида аналогового сигнала выходного интерфейса, один-контактный интерфейс, другой-контактный интерфейс.SMAИнтерфейс(Рекомендации по эксплуатацииSMAИнтерфейс входного сигнала)Интерфейс передачи данных16PINО2,54Расстояние основной интерфейс. Каждый интерфейс модуля показан на следующем рисунке.

Схема интерфейса модуля
3 модуль интерфейс метод подключения
Высокая скоростьДаМодуль тестирования должен быть использованДаПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный стабилизированный источник питания(Рябь)И источник сигнала. Применение магазинаЛинейный Регулируемый Модуль питания,C8051F/STM32 + FPGAОсновная платаИ200 МГцОсциллографСхема встроенного тестового подключения показана на следующем рисунке.

Схема подключения среды тестирования модуля
4 Модуль отладки эффект
Тесты условия:Тесты выбор внутренней Benchmark1,2 VМодуль вывода пик6 VО. Амплитудно-частотные характеристики синусоидальной волны (эллиптический фильтр) на выходе приведены в следующей таблице.
| Частота | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 2 МГц |
| Диапазон мВ | 6120 | 6120 | 6160 | 6160 | 6160 | 6160 |
| Частота | 3 МГц | 4 МГц | 5 МГц | 6 MГц | 7 МГц | 8 МГц |
| Диапазон мВ | 6120 | 6080 | 6040 | 6000 | 5960 | 5880 |
| Частота | 9 МГц | 10 МГц | 11 МГц | 12 МГц | 13 МГц | 14 МГц |
| Диапазон мВ | 5840 | 5800 | 5760 | 5720 | 5640 | 5600 |
| Частота | 15 МГц | 16 МГц | 17 МГц | 18 МГц | 19 МГц | 20 МГц |
| Диапазон мВ | 5520 | 5440 | 5400 | 5280 | 5200 | 5080 |
| Частота | 21 МГц | 22 МГц | 23 МГц | 24 МГц | 25 МГц | 26 МГц |
| Диапазон мВ | 5000 | 4920 | 4800 | 4640 | 4520 | 4400 |
| Частота | 27 МГц | 28 МГц | 29 МГц | 30 МГц | 31 МГц | 32 МГц |
| Диапазон мВ | 4160 | 3880 | 3560 | 3200 | 2760 | 2280 |
| Частота | 33 МГц | 34 МГц | 35 МГц | |||
| Диапазон мВ | 1760 | 1360 | 1040 |

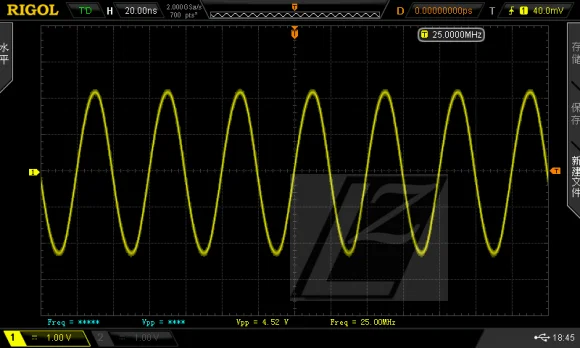

Синусоидальная схема выходного эффекта сигнала





Диаграмма выходного эффекта сигнала квадратной волны


Диаграмма выходного эффекта треугольной волны


Будьте внимательныДля вывода квадратных и треугольных волновых сигналов, из-за характеристик эллиптических фильтров, будут иметь восходящие и падающие края выходного сигнала.ВыбросФеномен, схема расширения восходящего края показывает, что сигнал имеет явное явление превышения, как показано на следующем рисунке.

В этой версии фильтры Bessel выбираются для выхода квадратной и треугольной волн. При подъеме или падении по краям выходного квадрата и треугольных волн не существует перепадов. Однако из-за характеристик фильтра Бесселя, на пропускную способность синусоидальной волны будет влияет, и Синусоидальная волна модуля будет влиять.-1dBПропускная способность составляет около10 МГц,-3dBПропускная способность составляет около20 МГцКогда сигнал больше, чем20 МГцСигнал будет дрожать, когда частота зеркала не будет фильтрована. Восходящая кромка выходного квадрата фильтра Бесселя показана на следующем рисунке, а его восходящая кромка гладкая без перепадов.
