Высокая скорость компаратора широкополосный двухканальный колледж игры цифровой частотомер модуль

Свяжитесь с нами для получения более подробной информации. Спасибо.

Высокоскоростной широкополосный двухканальный компаратор модуль

(Цифровой частотомер модуль) V1.0

1 Введение модуля

Этот модуль может использоваться в качестве переднего модуль кондиционирования для временной области измерения частоты и разность фаз. Он также может быть использован в качестве переднего модуль кондиционирования для двойной канал, высокая скорость и широкий диапазон напряжения периодических сигналов.В 2015 годуНациональный колледж студентов электронный дизайн соревнованияFПередний модуль кондиционирования цифровой частотомер.

Основные характеристики модуля заключаются в следующем:

(1МодульВход Диапазон напряжения: 10 мВ ~ 1 VЭффективное соотношение цена/качествоВыходTtl/CMOSУровне.

(2МодульДиапазон входных синусоидальных волн: максимальныйДля людей с ограниченными физическими возможностями 120 МГц,МинимумДля людей с ограниченными физическими возможностями1гц(По идее, это может быть бесконечно, но он не был измерен).

(3) Доступный Частотный диапазон1 Гц ~ 5 МГц,Рабочий цикл диапазон10% ~ 90% (1 ГцВремя рабочий цикл диапазон1% ~ 99%),Размах и соотношение цена/качество50mVPp~ 1 VPpПульсовой волныПреобразования критерииTtl/CMOSУровень выходного сигнала.

(4) Двойной вход на той же частоте100 Гц ~ 1 МГцРазличные временных интерваловВ режиме квадратных волн диапазон интервалов времени разрешения модуля составляет100ns ~ 10 мс.

(5) Использования модуля± 5 VБлок питания.

(6)Интерфейс ввода/вывода SMAИнтерфейсВходное и выходное сопротивление по умолчаниюПрепятствовать.

(7) Этот модуль проектирует разъем.GNDОн используется для подключения в мультиметре заушной ручки для облегчения тестирования пользователя.

2 Интерфейсный модуль

Каждый интерфейс модуля показан на рисунке.

Схема интерфейса модуля

3 Модуль Интерфейс способ подключения

Соединения для отладки модуля показаны на следующем рисунке.

Схема самостоятельного тестового соединения модуля

4 Модуль отладки эффект

Вот некоторые из выходных сигналов (Синий-это Входная форма сигнала, а желтый-форма выходного сигнала.) :

Вход 10 mVrms 120 МГц Синусоидальная волна

Вход 1 Vrms 100 МГц Синусоидальная волна

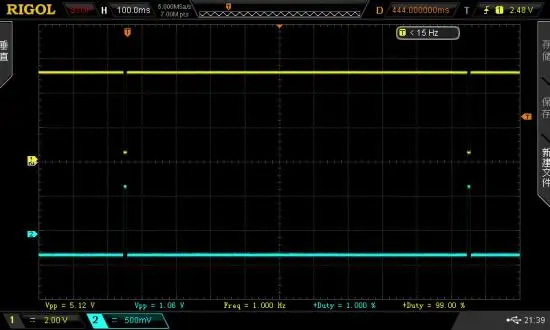

Вход 1 в 1 Гц рабочий цикл 1% квадратная волна

Вход 50 мВ 5 МГц рабочий цикл 90% квадратная волна

Вход 1 МГц разница фазы 36-deg; два сигнала одной и той же частоты

Входное отклонение фазы 100 Гц 360 & deg; два сигнала одинаковой частоты
