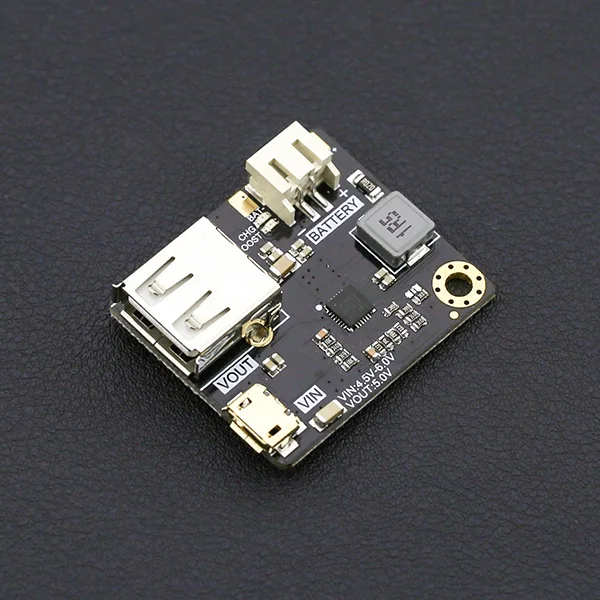

Модуль управления питанием MP2636 представляет собой небольшую объемную зарядку и увеличивает два в одном модуле

Во многих применениях мы будем использовать литий-ионные аккумуляторы в качестве наших силовых решений. В таком виде плана, первые две технические проблемы, которые необходимо решить, это увеличение и зарядка аккумуляторов. Эти две точки являются предварительными условиями для обеспечения непрерывной и стабильной работы системы. Традиционные буст и заряд обычно делятся на две отдельные части для выполнения, конструкция цепи будет относительно громоздкой.

Модуль управления питанием MP2636-это небольшой модуль зарядки/повышения громкости два в одном. При наличии внешнего источника питания аккумулятор заряжается автоматически. В это время лампа CHG всегда включена. Когда нет внешнего источника питания, литиевая батарея используется в качестве источника питания для увеличения до выхода. В это время лампа Boost всегда горит.

Будьте внимательны:

При питании от внешнего источника питания Выходное напряжение не стабильно на 5 В, но немного ниже (около 0,1 в) внешнего источника питания.

Входное напряжение не более 6 в, когда входное напряжение превышает 6 в, чип перестанет работать, входное напряжение не должно превышать 16 В, в противном случае чип может сгореть.

Режим зарядки Входное напряжение (вин): 4,5-6,0 в

Режим Boost Выходное напряжение (VOUT): 5 В

Подходит для напряжения аккумулятора: 4,2 в (3,7 в литиевая батарея полная 4,2 в)

Режим зарядки большой ток зарядки: 2,5 А

Режим Boost большой выходной ток: 2.5A

Частота переключения: 600 кГц

Эффективность режима зарядки:> 90%

Эффективность режима Boost:> 90%

Вспомогательные батареи защита от избыточного заряда

Защита от температуры: более 150 C, Автоматическое отключение питания.

Размер: 35x30 мм

Вес: 12г
