Новый DM642 + MT9V034 + SAA7105 широкий динамический видео Совет по развитию
Цена: $270.72
есть в наличии
Описание
1: основные функции поддержки макетной платы:
DM642 Процессор: 600 M Частота, 480 миллионов инструкций в секунду.
SDRAM: 4mx32 бит, 64 бит ширина шины
Вспышка: 1 шт. NOR FLASH1M x 16 бит
Режим загрузки DSP: флэш-загрузка
Входная мощность: + 5 В Входная мощность
Видеовход: максимальная поддержка 4 видеовхода расширения, включая 4 видеовхода TVP51510, 4 видеовхода CMOS/CCD;
Видеовыход: максимальная поддержка 1 канального видеовыхода; 1 композитный видеовыход SAA7105, 1 видеовыход VGA;
Аудио вход: максимальная поддержка аудио вход; включает в себя 1 канал AIC23 вход переменного тока, 8 кГц-96 кГц, 16/20/24 выборки.
Аудио выход: максимальная поддержка аудио выход; включает в себя 1 канал AIC23 выход, 8 кГц-96 кГц, 16/20/24 выборки.
Светодиодный светильник: 1 индикатор питания
Сетевой интерфейс: 1 10 M/100 M адаптивные сетевые интерфейсы
Интерфейс отладки DSP: интерфейс JTAG, соответствующий стандарту IEEE1149
Интерфейс iec: интерфейс выходного чипа EEPROM;
SPI интерфейс: 1 канал SPI интерфейс выход, мультиплексирование с интерфейсом сети MII.
IO расширения: 16 IO расширения
Внешний интерфейс HPI: расширение шины HPI;
Интерфейс расширения EMIF: поддерживает внешний UART, 485 выходное расширение, или CPLD Расширенный выход.
Интерфейс расширения: Обеспечивает два вида гибкого интерфейса расширения стыковки;
Примечание: пустая пластина PCB: 6 ламинатов, затонувший Золотой процесс, контроль импеданса, обеспечение целостности аппаратного сигнала подключения и качества платы.
И плата может работать нормально при высокой нагрузке; например, проводка пластины золотистого цвета, и отражение можно увидеть.
Два: Совет по разработке предоставляет аппаратные средства:
1. Плата имеет DM642 чип-Процессор: 600 МГц
2. Микрон чип памяти: 2 м * 32 бит, 64 бит ширина шины.
3. Флэш-чип: 1 м * 16 бит, всего 16 Мбит;
4. Микросхема сети: 10/100 м адаптивный;
5. Чип питания TPS54310 и TI оригинальный чип сброса для обеспечения эффективности питания и стабильности питания;
6. Предоставляем индикатор питания Светильник,
7. Порт JTAG используется для отладки;
8. Предоставляем MT9V034 видео макетную плату;
9. Обеспечивает видеовыход SAA7105;
10. Обеспечивает IO Расширенный выход, и видео вход и выход pin все свинец, Внешний видео вход и выход стыковки;
Примечание: другие аппаратные средства должны быть приобретены Покупателем самостоятельно.
Три: схема запуска программы:
1. Программа тестирования памяти предоставляется:
2. Предоставляем флэш-тест программы;
3. Предоставляем сетевую тестовую систему;
4. Обеспечить разработку программы для MT9V034;

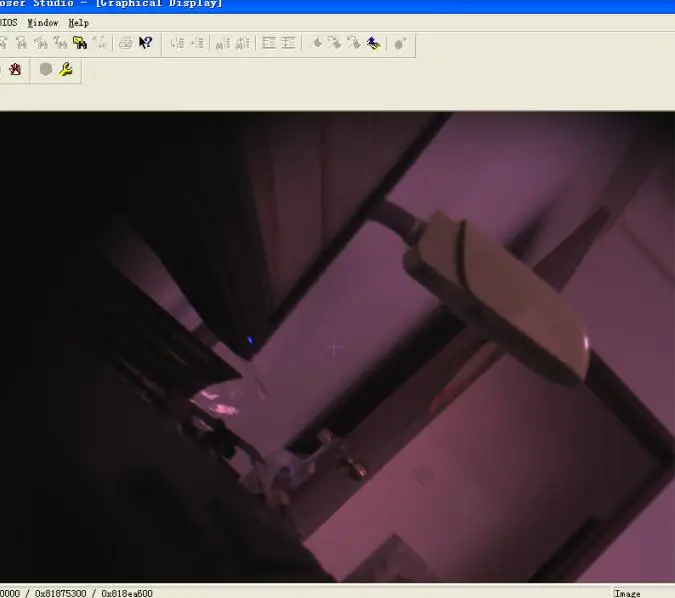

5. Предоставляем MT9V034 + SA77105 сбор, разработку и демонстрацию программы.
6. Предоставляем исходные Bayer данные RGB для преобразования YCBCR, и Bayer извлечение данных;
7. Обеспечить LWIP в DM642's трансплантации и стыковки, и осуществить пинг-программы.
8. Предоставить экспериментальную инструкцию;
Характеристики
- Бренд
- BETTERSHENGSUN
- Индивидуальное изготовление
- Да
- Test1
- 4
- Номер модели
- DM642+MT9V034+SAA7105
- Test4
- 4
