Гитарный эффект искажения платы модуля, 1N270 Германий мягких искажений

Описание

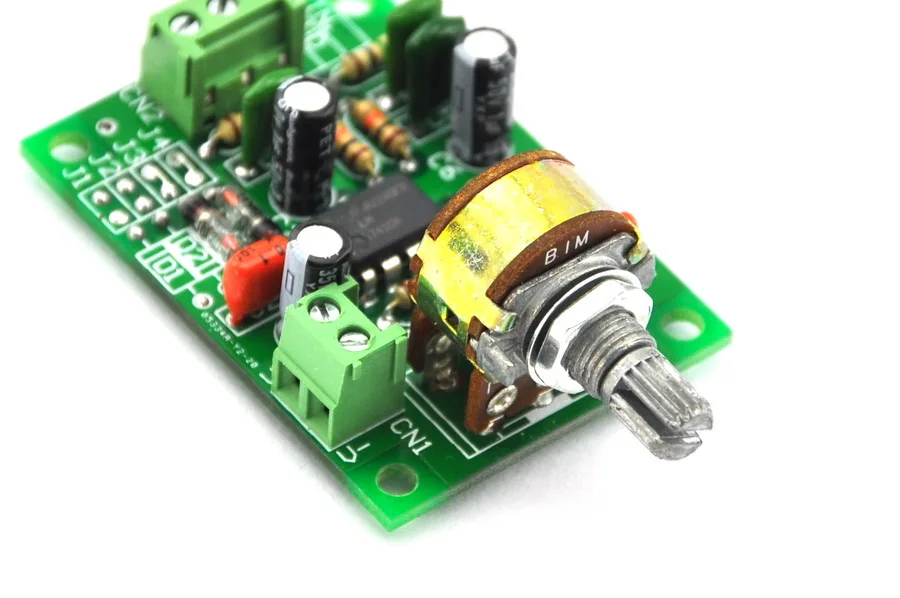

Гитарный эффект искажения платы модуля.

Этот товар был собран, и прошли электрические испытания.
Исходя из LM741 OPAMP дизайн.
Совместимая батарея (один аккумулятор 9 в).
Германиевые диоды 1N270, мягкие искажения, похожие на искажение MXR 70 s + схема эффекта.
105 °C длительный срок службы, низкое сопротивление электролитических конденсаторов.
Высококачественные клеммные блоки Простое подключение провода.
Толщина 1,6 мм FR-4 стекловолокна PCB (двойной слой).
Примечание: модуль не объемный горшок. И искажения включить/выключить переключатель.

Технические характеристики:
Рабочее напряжение: 9 В постоянного тока.
Напряжение тока: <0.5mA.
Размер печатной платы: 35x50 мм (1,38x1,97 дюйма).
Размер модуля (Ш x Д x В): 35x50x25 мм (1,38x1,97x1 дюймов)
Вал потенциометра Диаметр: 6 мм (18 зубов).
Длина вала потенциометра: 15 мм.

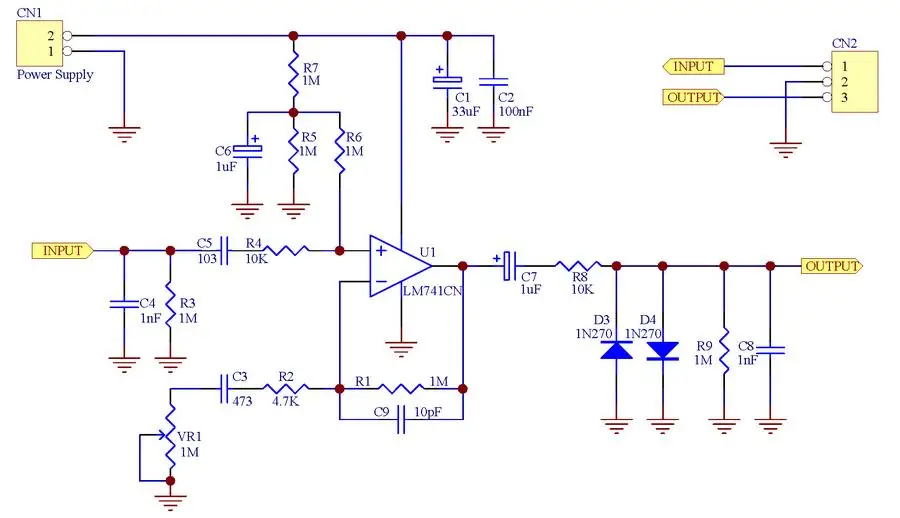

Схема

PCB Размеры
