30 Ампер мостовой выпрямительный модуль платы, для высокого усилитель звука.
Этот товар был собран, и прошли электрические испытания.
Максимальное входное напряжение рекомендуется <AC 100 V.
Высокое качество комплектующих:
4x на полу MUR3060 30A/600 V выпрямители.
4x WIMA 10nF/400 V Металлизированные полиэфирные конденсаторы.
Клеммные блоки HQ легкая Соединительная проволока.
Двухслойная FR-4 стекловолокна PCB.
Размер модуля (Д x Ш x В): 65x67,25x39 мм/2,56 "x 2,65" x 1,54"
Размер печатной платы: 65x67,25 мм/2,56 "x 2,65"
Размер радиатора: 35x35x12,5 мм/1,38 "x 1,38" x 0,5"
Это очень обычный Модуль платы, без бумажных спецификаций, любые вопросы не стесняйтесь сказать мне.
Схема | |
Размеры и терминал блокировать соединение | |

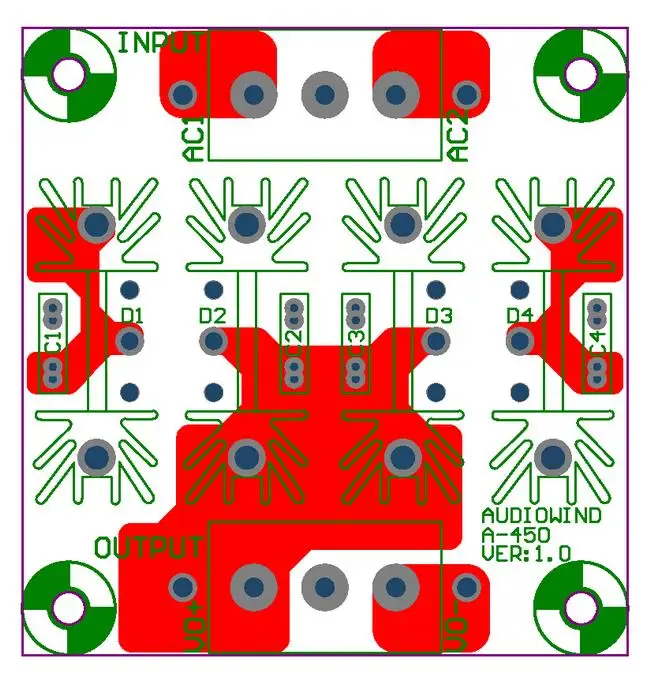

Верхний и нижний слой | |
