Приобретение ADC управления карты 16 способ входной ток RS485 интерфейс последовательного порта связи стандартный протокол Modbus

1. краткое введение к товару

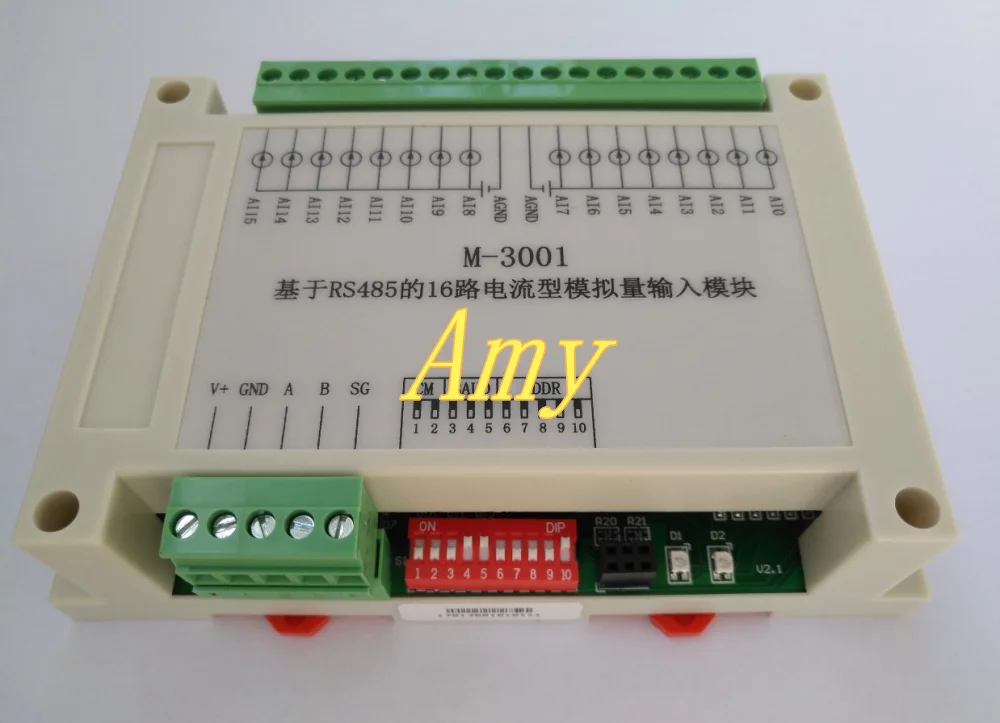

М-3001 (модуль Modbus на основе 16 контурного тока аналогового входного модуля) широко используется в качестве общего аналогового модуля приобретения в металлургических, химических, механических, пожарных, строительство, электрооборудование, транспорт и другие промышленные предприятия. Он может получить доступ к 0 ~ 20мА или 4 ~ 20мА выход 16 дорожных датчиков, например, температура, влажность, уровень жидкости, давление, расход, значение pH и так далее. Аналоговый сигнал. Стандартный протокол Modbus RTU может использоваться в сочетании с другими устройствами, которые соответствуют протоколу RTU Modbus.

2. 10 особенностей продукта не может быть проигнорирован

1) силовые Входные клеммы: V + и GND, 5 ~ 40В, широкий вход напряжения, подходит для самых разнообразных силовых входов!

2) обратная защита питания: Положительное и отрицательное соединение не уничтожит модуль, вы можете быть уверены!

3) Промышленный сорт дизайн изделия: Рабочая температура:-10 ~ 60 C, Температура хранения: -40 ~ 85 С, относительная влажность: 5% ~ 95% без конденсации!

4) интерфейс связи: приемная магнитная технология изоляции, стандартный интерфейс RS485, изоляция 1500В, + 15кВ защита от ЭСР, защита от перегрузки!

5) Коммуникационный протокол: стандарт Modbus RTU, поддержка 03, 04, 16 функций код!

6) Формат передачи данных: 1 стартовые биты, 8 битов данных, нет, нечетное или даже четное, 1 или 2 стоп-бита. Различные скорости передачи данных могут быть отображены 1,2 К, 2,4 К, 4,8 К, 9,6 К, 19,2 К, 38,4 К, 57,6 К, 115,2 К!

7) никакая настройка программного обеспечения не требуется от узла станции и скорости передачи связи и формата сообщения, прямой переключатель набора номера установлен для облегчения пользователей для отладки и поддержания системы!

8) выходной номер: 16 дорога 0 ~ 20мА, 4 ~ 20мА один конец текущий вход аналоговый, изолированное напряжение: 2500В DC, Входное сопротивление: 120 Омега, разрешение АЦП: 12 бит, точность отбора проб: 0.5%!

9) pluggable терминалы: Простая установка, проводка и обслуживание!

10) режим установки: DN35 направляющая железнодорожная установка и винт фиксация режим опционально!
