RS485 соглашение 8AI/4DI/4DO MODBUS RTU

1 Информация о продукте

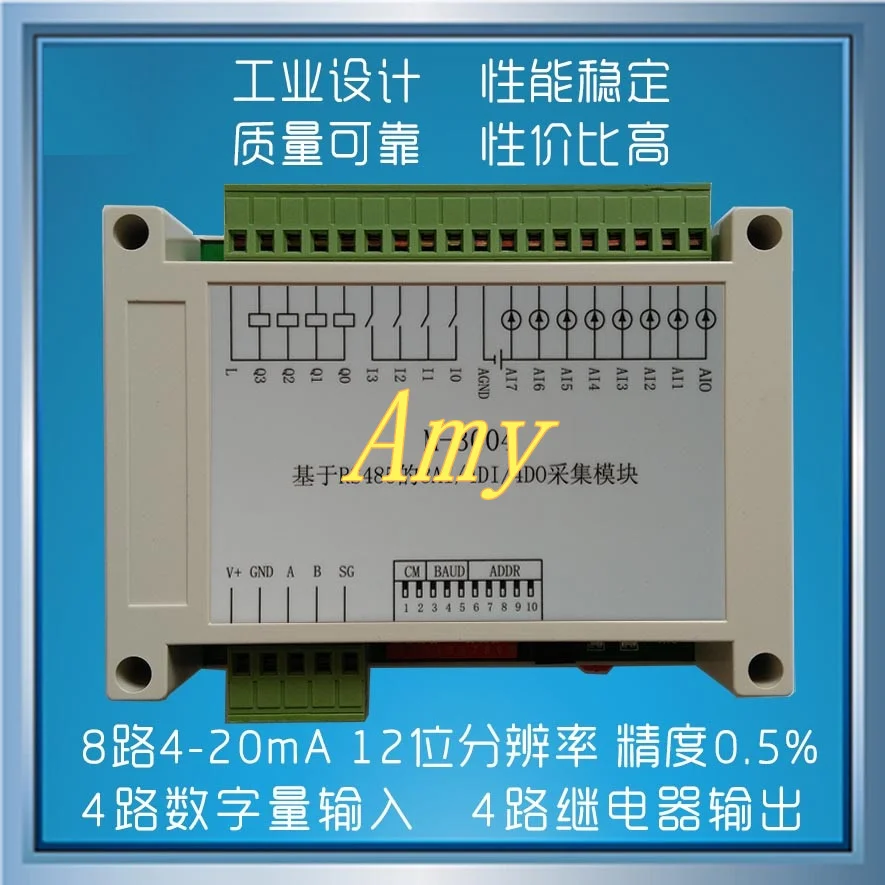

M-3004 (Modbus на базе 8AI/4DI/4DO модуль сбора) широко используется в металлургической, химической, механической, пожарной, строительной, электрической, транспортировка и другие промышленные отрасли как общий аналоговый и цифровой модуль сбора. Он может получить доступ от 0 до 20 мА или от 4 до 20 мА на выходе 8 датчиков, таких как температура, влажность, уровень жидкости, давление, скорость потока, значение PH и так далее. Аналоговый сигнал, с 4 каналами цифрового входа и 4 релейными выходными каналами. Он поддерживает стандартные modbus rtu протокол, и имеет удобный емкостный Мини-стилус, служащий также в сообщении таймаута обнаружения. Его можно использовать в сочетании с другими устройствами, которые следуют modbus rtu протокол.

1,1 обзор системы

В M-3004 модуль состоит из цепи питания, аналоговый забора входного сигнала цепи, цифровой входной канал, релейный выходной цепи, RS485 трансивер цепи и MCU. Высокоскоростной процессор ARM используется в качестве блока управления и изолированной RS485 интерфейс связи имеет удобный емкостный Мини-стилус, служащий также в ОУР, перенапряжения и защитой от перегрузки по току, что позволяет избежать воздействия сигнала промышленного поля на интерфейс связи модуля и делает связь стабильной и надежной.

1,2 Основные технические показатели

1) Параметры системы

Напряжение питания: 5 ~ 40 В постоянного тока, защита от источника питания

Потребляемая мощность: максимум 2,0 Вт (источник питания 24 В)

Рабочая температура:-10 C ~ 60 C

Температура хранения:-40 C ~ 85 C

Относительная влажность: от 5% до 95% без конденсации

2) аналоговые Входные параметры

Количество входных дорожек: 8 одноконцевых входов

Нормальный входной диапазон: от 0 до 20 мА, от 4 до 20 мА

Максимальный диапазон входного сигнала: 0 ~ 21 мА

Напряжение тока изоляции: 2500VDC

Входное сопротивление: 120 Омега

Разрешение ADC: 12 бит

Отбора проб точность: 0.5%

Частота дискретизации: 10 раз/с

3) параметры цифрового ввода

Количество входов: 4

Тип ввода: переключатель контактного сигнала или сигнала уровня

Напряжение тока изоляции: 2500VDC

Диапазон входного сигнала: высокий уровень (цифровой 1): 5VDC до 30VDC, 6mA @ 24 V, низкий уровень (цифровой 0): менее 1VDC

4) Параметры релейного выхода

Количество дорожных выходов: 4

Тип выхода: реле часто открыт на выходе

Емкость контакта: 5A 30VDC, 5A 250VAC

Срок службы: 2*107 раз

Напряжение тока изоляции: 4000VDC

5) интерфейс связи

Связь интерфейс: RS485 интерфейс, изоляция, 1500VDC, + 15kV ESD защита, защита от перегрузки по току

Изоляционное напряжение: 1500 В

Связь протокол MODBUS RTU протокол

Скорость передачи: 1,2 k, 2,4 k, 4,8 k, 9,6 K, 19,2 k, 38,4 k, 57,6 k, 115,2 k, k

Формат данных связи: 1 пусковой бит, 8 бит данных, нет, нечетный или даже паритет, 1 или 2 стоп-бита.

1,3 форма и размер

Материал корпуса: АБС-пластик

Размер: 145 мм (длинный) * 90 мм (широкий) * 40 мм (высокий)

Установка: Стандартная DIN35 направляющая установка и винтовая установка.
