5 осевое Breakout интерфейсная плата адаптера V8 типа с оптической связи ЧПУ
Описание
Посылка включает в себя:
1x5 оси интерфейс коммутационная плата V8 Тип 1 х DB25 параллельный кабель Руководство пользователя на английском языке будет отправлено по почте

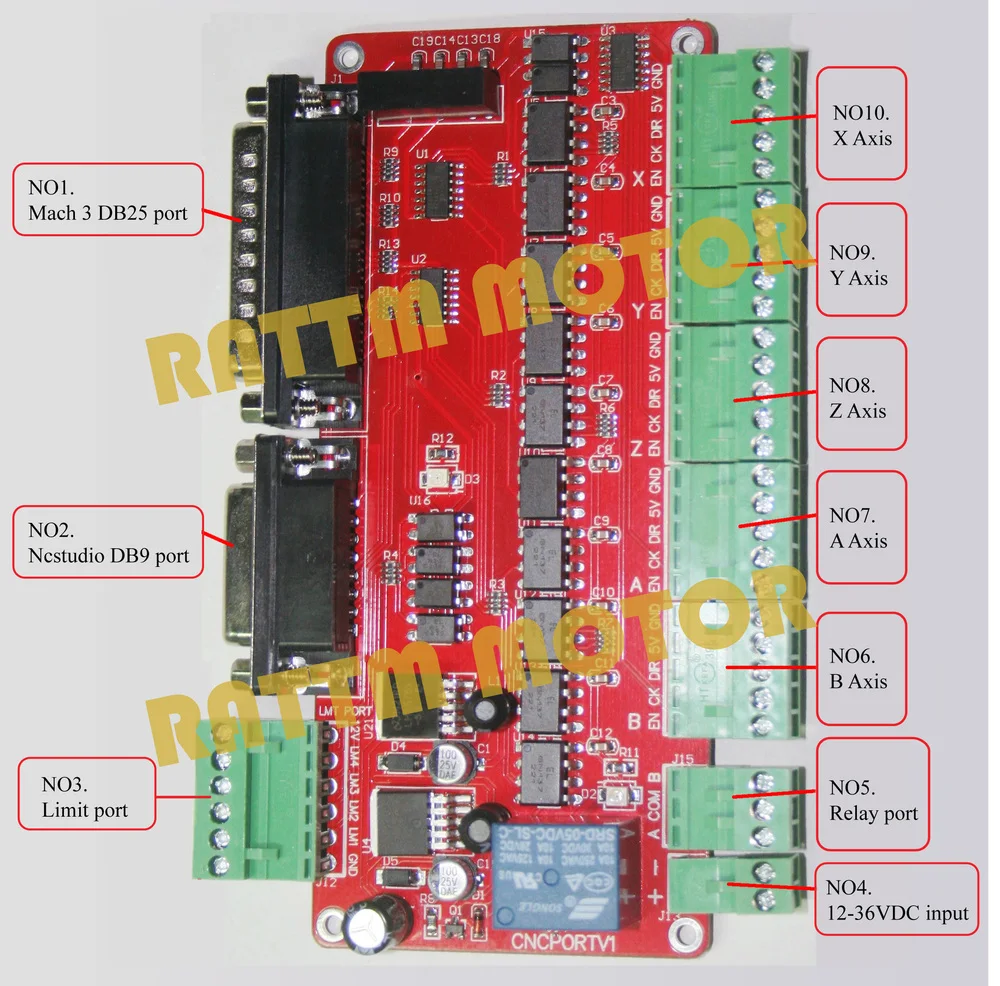

5 оси ЧПУ коммутационная плата интерфейса адаптера V8 типа
Описание:
1) он может соединиться с 5 шаговым двигателем для управления 5 шт шаговым двигателем, и доска с высокоскоростной оптрон быть безопасной работы для контроллера
2) это с 4 провода оптрон порта предела и может подключаться к нормальной с механическими кнопками, PNP 3 провода Бесконтактным Переключателем и 2 провода датчик приближения
3) с релейным портом можно контролировать включение/выключение шпинделя
4) Входное напряжение 12-36 В постоянного тока
5) он поддерживает соединение карт mach3 и Ncstudio
6) он может выводить источник питания 12 В постоянного тока
7) Размеры: 14x17 см
25-pin параллельный порт управления определяется следующим образом:
| PIN1 | PIN2 | PIN3 | PIN4 | PIN5 | PIN6 | PIN7 | PIN8 | PIN9 | PIN10 |
| Все оси RU | Оси X Дир | Оси X PU | Перемещение по оси Y Дир | Перемещение по оси Y, из PU искусственной кожи | Перемещение по оси Z Дир | Перемещение по оси Z из искусственной кожи | Ось Дир | Ось из искусственной кожи | Предел-1 шт. |
| PIN11 | PIN12 | PIN13 | PIN16 | PIN17 | PIN14 | PIN18 ~ 25 | |||
| Предел 2 | Пределу 3 | Предел 4 | Ось Дир | Ось из искусственной кожи | Порт реле | GND | |||
Примечание: Это 5 оси коммутационная плата может концона с большим количеством Тип драйвера в качестве ЧПУ 3/4/5 оси котроллеру водитель, то, пожалуйста, если у вас много интересной информации, пожалуйста, свяжитесь с нами!
Характеристики
- Тип двигателя
- Шаговый электродвигатель
- Номер модели
- 5axis V8
- Бренд
- RATTMMOTOR
- Name
- 5Axis CNC breakout board Mach
- Application
- CNC adapter
- Color
- Red
- Place of Origin
- Jiangsu, China (Mainland)
- is_customized
- Yes
