Описание
Введение
Этот продукт принимает цифровой детектор давления с высокой чувствительностью как датчик, который имеет характеристики широкого диапазона измерения, прост в использовании, прост в установке и дальнем расстоянии передачи.
Технические параметры
| Диапазон измерений | 0-100Kpa□ 0-110Kpa□ 0-120Kpa□ |
| Точность | <±0. 2% (25℃) |
| Точность повторяемости | <1% FS |
| Стабильность | <1% RH/год,/<0,1 ℃/год |
| Выходной сигнал | 0 ~ 5 В □0 ~ 10 В □ RS485 (Modbus) Three три провода4-20mA □ Две линии4-20mA RF (Modbus) NO lines |
| Блок питания | 12-24 В постоянного тока |
| Рабочая среда | Температура: 0 ℃ ~ 50 ℃ |
| Влажность: ≤80% RH | |
| Мощность рассеяния | Пиковая value≤40mA ≤20мa |
| Дисплей | Светодиодный дисплей □ |
| Выходная нагрузка/ухудшение параметров | Тип выходного напряжения:> 3KЛ Ток на выходе: ≤500R |

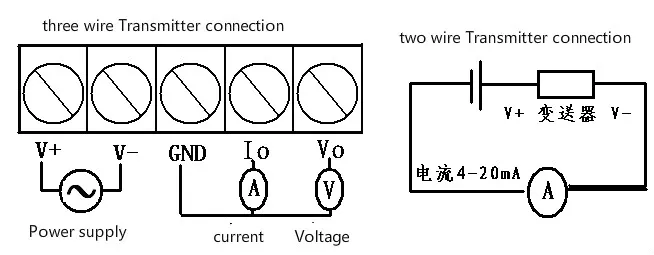

Схема подключения
RS485 подключение: Красный V + черный V-синий B зеленый A
Примечание: Когда трехпроводная система питания переменного тока, следуйте диаграмме проводки; в случае источника питания постоянного тока ток может быть подключен только к V + v-io, и выходное напряжение до V + v-vo. V-и GND должны быть соединены вместе.
Устранение неполадок
| Проблемы | Возможные причины | Раствор |
| Ошибка сбора значения давления большая | Сенсорный элемент давления, подключенный или свободный | Проверьте вложение |
| Нет 4-20mA выход | Выходной кабель не подключен правильно | Подключите выходной разъем |
| Что-то не так с блоком питания | Проверьте напряжение питания | |
| Низкое Подключение шнура питания | Подключите шнур питания | |
| 4-20mA Выход нестабильность | Кабель в плохом состоянии | Проверьте разъем |
| Высокочастотные или высоковольтные помехи | Перемещайте положение установки передатчика |
RS485 (modbus) связь
Передатчик использует RS485 для связи, и Протокол является стандартным протокол MODBUS RTU связи
Скорость передачи данных устанавливается по умолчанию до 9600 бит данных 8 стоп бит 1 контрольный бит без адреса 1, 255-это адрес трансляции устройства. Когда адрес устройства неясен, адрес вещания используется для чтения параметров устройства, и инструкция по трансляции FF 03 00 16 00 05 71 D3 отправляется через последовательный порт
Возвращается FF 03 0A 00 01 27 BB 00 78 00 00 00 97 A6
Примечание: 00 01-адрес оборудования 27 BB-это текущее значение атмосферного давления = 10171 фактическое атмосферное давление 101,71kpa, 97 A6-контрольный бит CRC.
Адрес (строка 1) запрос Инструкция: 01 03 00 16 00 02 25 см
Конфигурация продукта
Протокол связи передатчика атмосферного давления (Соответствие RS485)
В упаковочной коробке защитный пузырчатый мешок Сертификат
