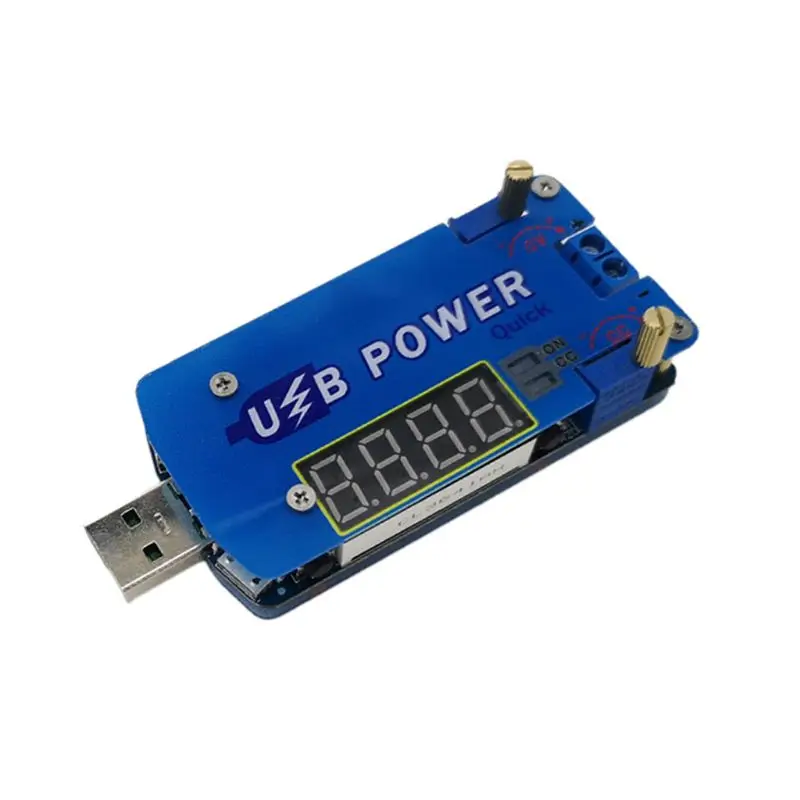

Dc-dc USB понижающий модуль питания быстрая зарядка импульсный регулятор регулируемый 15 Вт

ZK-DP2F является постоянным регулируемым постоянным напряжением постоянного тока повышающий/понижающий модуль питания с светодиодный дисплеем цифровой трубки. он поддерживает быстрое зарядное устройство для QC2.0, QC3.0, AFC, FCP, SCP протокол быстрой зарядки. дисплей выходное напряжение, Выходной ток и выходная мощность. регулируемое выходное напряжение и ток. установите выходной ток для удовлетворения требований. его можно использовать как обычный модуль питания Buck, зарядное устройство и светодиодный драйвер постоянного тока. простой и эффективный, практичный.

Особенности:

Поддержка устройство для быстрой зарядки

Поддержка защиты от обратного потока

Поддержка постоянного напряжения постоянного тока

4-разрядный цифровой дисплей трубки

Три входа РЕЖИМА МОЩНОСТИ

Поддержка защиты от перегрузки по току

Поддержка защиты от перенапряжения

Поддержка Защита от превышения мощности

Поддержка защита от превышения температуры

Поддержка режим зарядки

Высокое разрешение

Несколько параметров могут отображаться в свою очередь

Удобный внешний корпус

Параметры:

Название продукта: ZK-DP2F USB CVCC быстрое зарядное устройство понижающий преобразователь напряжения

Входное напряжение для колодок: DC 4,0-13,0 в (Примечание USB вход)

Входное напряжение для USB: DC 5,0 в

Выходное напряжение: 0,5-30,0 В постоянного тока

Выход ток: 2A

Выходная мощность: 15 Вт (макс.)

Точность отображения напряжения: +/-0,1 в

Разрешение дисплея: 0,1 в

Диапазон отображения тока: 0 ~ 2.2A

Точность отображения тока: +/-0.05A

Текущее Разрешение дисплея: 0.001A

Точность емкости: 0,00 Вт ~ 15,0 Вт

Порог температуры защиты: 100℃

Эффективность преобразования: 95%

Рабочий ток: 30mA

Защита от короткого замыкания: Да

Защита от обратного потока: Да

Защита от перегрузки по току: Да

Защита от перенапряжения: Да

Защита от перегрузки: Да

Диапазон рабочих температур:-20℃ ~ 85℃

Диапазон рабочей влажности: 0%-95% относительной влажности

Размер: 83*34*23 мм

Быстро Зарядное устройство Функция:

Поддержка умной функции обмана быстрой зарядки для решения проблемы недостаточного питания входного порта USB.

Поддержка основного протокола быстрой зарядки: QC2.0, QC3.0, AFC, FCP, SCP.

Пользователь может выбрать не обман или автоматически выбрать режим обмана.

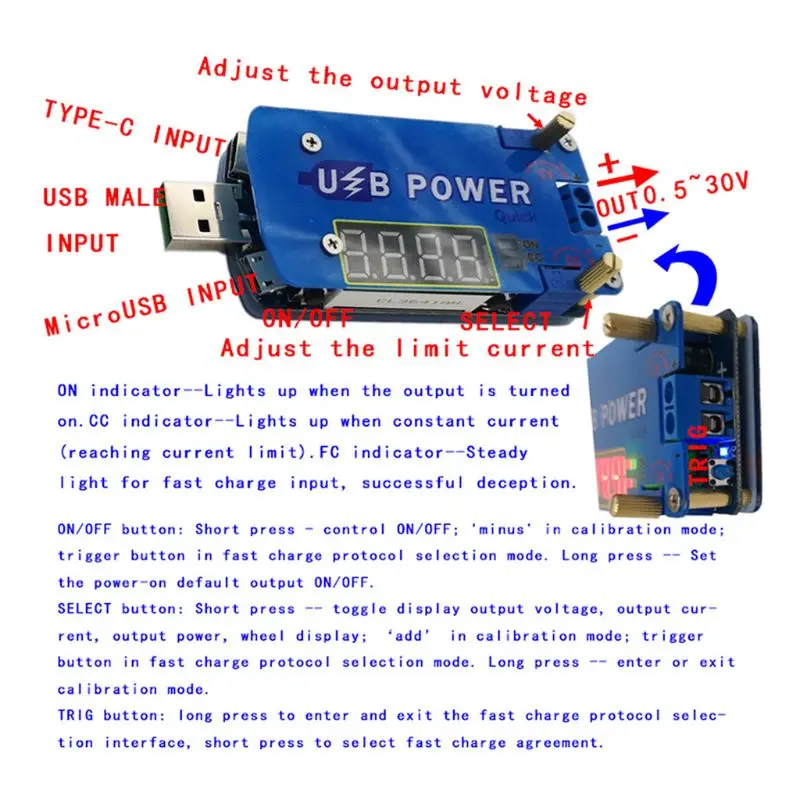

Кнопка/потенциометр/светодиодный

1>. Длительное нажатие означает, что нужно держать нажатие более 3 секунд.

2>. левая кнопка: Кнопка ВКЛ/ВЫКЛ. короткое нажатие используется для включения или выключения выходного напряжения в режиме отображения или «минус» в режиме калибровки или запуска быстрой зарядки в режиме выбора протокола быстрой зарядки. длительное нажатие используется для установки по умолчанию включения или выключения для следующего повторного включения в режиме отображения.

3>. правая кнопка: Выберите кнопку. короткое нажатие для переключения выходного напряжения, выходного тока, выходная мощность или отображение этих параметров в свою очередь в режиме отображения или как «плюс +» в режиме калибровки или Запуск быстрой зарядки в режиме выбора протокола быстрой зарядки. для входа в режим калибровки или выхода из него используется Длительное нажатие.

4>. Кнопка TRIG: короткое нажатие для выбора протокола быстрой зарядки. Долгое нажатие для входа или выхода из интерфейса выбора протокола быстрой зарядки.

5>. Потенциометр CV: Отрегулируйте выходное напряжение. Увеличьте выходное напряжение при вращении по часовой стрелке. Поверните потенциометр CV на 10 поворотов против часовой стрелки, если выходное напряжение не может быть настроено.

6>. потенциометр CC: Регулировка выходного тока. увеличьте выходной ток при вращении по часовой стрелке. примечание: он не сохраняет фиксированный выходной ток. когда ток нагрузки достигает заданного значения тока, модуль начинает фиксировать выходные данные этого значения. выходной терминал короткого замыкания при регулировке выходного тока.

7>. Светодиодный индикатор: зеленый индикатор выхода. Он включится, когда есть выход на выходе терминала. В противном случае он выключен.

8>. CC светодиодный: красный индикатор постоянного тока. Он входит в Постоянное Текущее состояние, когда ток нагрузки достигает заданного тока и CC индикатор постоянного тока включается.

9>. FC светодиодный: синий индикатор быстрой зарядки. Протокол быстрой зарядки после успешного обмана.

10>. Входной терминал: Есть три способа ввода:

10,1>. Метод 1: стандартный тип A USB папа. Он просто может входить 5 в постоянного тока.

10,2>. Метод 2: Micro USB Female. Он просто может входить 5 в постоянного тока.

10,3>. Метод 3: type-C USB Female. Он просто может входить 5 в постоянного тока.

10,4>. Можно выбрать только один метод ввода.

11>. Выходной терминал: KF-301-2P 5,08 мм Синий терминал. Он может выводить 0,5-30,0 В постоянного тока.

Калибровка:

1>. ZK-DP2F может калибровать выходное напряжение и выходной ток.

2>. калибровка выходного напряжения: нажмите кнопку «Выбор» при отображении выходного напряжения в калибровку выходного напряжения. затем экран будет мигать. короткое нажатие кнопки «Вкл/Выкл» для уменьшения значения. короткое нажатие кнопки «Выбор» для увеличения значения. нажмите и удерживайте кнопку «Выбор» снова для сохранения и выхода из режима настройки. примечание: пользовательское действие, чтобы нажать кнопку несколько раз, затем Параметры изменятся, если напряжение очень низкое.

3>. калибровка выходного тока: нажмите кнопку «Выбор» при отображении выходного тока в калибровочный выходной ток. затем экран будет мигать. короткое нажатие кнопки «Вкл/Выкл» для уменьшения значения. короткое нажатие кнопки «Выбор» для увеличения значения. нажмите и удерживайте кнопку вправо снова, чтобы сохранить и выключить режим настройки. примечание: Для нажатия кнопки пользовательский документ Несколько раз параметры изменяются, если ток очень низкий. калибровка является более точной, когда ток больше 1А. ошибка отображения большая, когда выходной ток меньше 0,05 А. Модуль может не отображаться, когда выходной ток меньше 10-40 мА.

Защитные функции:

1>. Защита от перенапряжения: модуль автоматически отключит выходное напряжение, если выходное напряжение более 30,5 в.

2>. Защита от перегрузки по току: модуль отключит выход автоматически, если выходной ток более 2 А.

3>. защита от избыточной мощности: модуль отключит выход автоматически, если выходная мощность более 15 Вт. будет отображаться '-OP-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».

4>. Ошибка тока: большая ошибка отображения, когда выходной ток меньше 0.05a.это не может отображать выходной ток, если ток составляет 10 ~ 40 мА.

5>. защита от перегрева: модуль отключит выход автоматически, если температура более 100 ℃. будет отображаться '-OT-'. пользователь должен уменьшить мощность нагрузки, а затем нажмите кнопку «Вкл/Выкл».

С помощью шаги:

1>. Как обычный понижающий модуль питания:

1,1>. Подключение правого входного напряжения на входном терминале;

1,2>. Отрегулируйте потенциометр постоянного напряжения CV для установки выходного напряжения в соответствии с требованиями. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть скорректировано.

1,3>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.

1,4>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых датчика к выходному терминалу на модуле). Или выходной терминал короткого замыкания напрямую.

1,5>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением защиты от перегрузки по току.

1,6>. тестирование и использование (E. g: Максимальный выходной ток модуля составляет 1А при отображении 1А на мультиметре. красный светодиодный индикатор включится, если выход достигает 1 А. иначе светодиодный выключен.)

1,7>. Выходное напряжение уменьшится из-за тока дискретного резистора на выходе. Чем выше ток, тем больше снижается напряжение.

1,8>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.

2>. Как зарядное устройство:

2,1>. топы: модуль питания не может использоваться в качестве модуля зарядного устройства, если он не поддерживает функцию постоянного тока. разница напряжения между аккумулятором с недостаточным напряжением и зарядным устройством очень большая. вызывает чрезмерный ток зарядки даже повреждает аккумулятор. поэтому необходимо держать зарядку в режиме постоянного тока, чтобы достичь определенного уровня. затем автоматически переключается обратно на постоянное напряжение зарядки.

2,2>. убедитесь в плавающем напряжении заряда и токе заряда аккумулятора. если параметр литиевой батареи составляет 3,7 в/2200 мА · ч, то напряжение поплавкового заряда составляет 4,2 в, а максимальный зарядный ток-1С, который составляет 2200 мА.

2,3>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

2,4>. проверьте выходное напряжение мультиметром и Отрегулируйте потенциометр CV, чтобы убедиться, что выходное напряжение достигает требуемого плавающего напряжения заряда. (При зарядке литиевой батареи 3,7 в Отрегулируйте выходное напряжение до 4,2 в). или от короткого замыкания выходной терминал напрямую.

2,5>. Поверните потенциометр CC против часовой стрелки более 10 поворотов сначала.

2,6>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (подключение двух тестовых зондов к выходному терминалу на модуле)

2,7>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым значением тока заряда.

2,8>. Подключите аккумулятор к выходному терминалу и начните зарядку.

3>. Как светодиодный драйвер постоянного тока высокой мощности:

3,1>. Убедитесь, что светодиодный рабочий ток и максимальное рабочее напряжение.

3,2>. Подключите правое входное напряжение на входном терминале. (Примечание: Не подключайте нагрузку во время заданного параметра).

3,3>. Проверьте выходное напряжение мультиметром на выходном терминале и настройте потенциометр CV для установки выходного напряжения на максимальное рабочее напряжение светодиодный.

3,4>. Поверните потенциометр CC против часовой стрелки более 10 витков.

3,5>. Тестовый выходной ток короткого замыкания мультиметром на 10А или 20А (Подключите два тестовых зонда к выходному терминалу на модуле) или выходной терминал короткого замыкания напрямую.

3,6>. Поверните потенциометр постоянного тока CC по часовой стрелке, чтобы установить выходной ток в соответствии с требуемым светодиодный рабочий ток.

3,7>. Светодиодный подсоединитель и тест.

Примечание:

1>. Это модуль питания постоянного тока, поэтому он не может подключаться к сети переменного тока.

2>. Пожалуйста, не короткий выход.

3>. Пожалуйста, убедитесь, что входная мощность больше, чем мощность нагрузки.

4>. Пожалуйста, понижайте выходную мощность, если модуль горячий.

5>. Поверните потенциометр CV против часовой стрелки более 10 поворотов, если выходное напряжение не может быть отрегулировано.

6>. Выходной ток не может сохранить выходное значение. Он изменяется с нагрузкой. Но не может превышать установленное значение выходного тока.

7>. На поверхности корпуса имеется защитная пленка. Рекомендуется оторвать его для более четкого эффекта.

8>. Пожалуйста, прочитайте руководство по эксплуатации и описание перед использованием.

Применение:

Обычный источник питания

Батарея зарядное устройство

Светодиодный источник питания приводаэ

Инструмент для отображения напряжения

Тесты метр

Автоматическая проверка

Мощность преобразования

Регулятор вентилятора

Посылка включает в себя:

1 шт. ZK-DP2F USB CVCC быстрое зарядное устройство понижающий повышающий преобразователь напряжения
