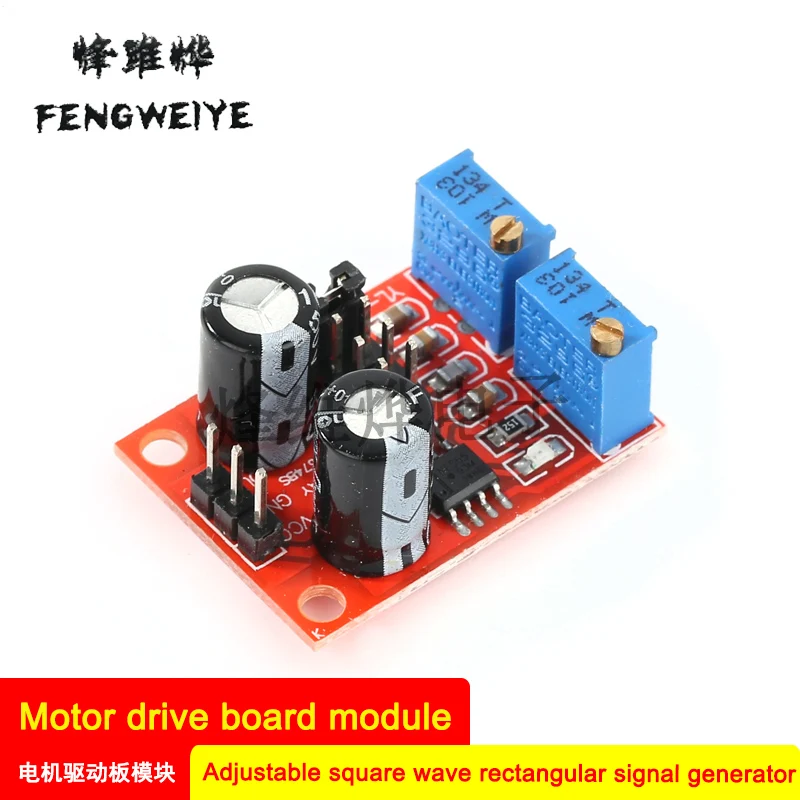

NE555 частота импульса рабочий цикл Регулируемая квадратная волна прямоугольный генератор сигналов шаговые двигатели Драйвер платы модуль

Описание

Во-первых, область применения этого модуля:
1. Используется в качестве генератора сигналов квадратных волн для генерации сигналов квадратных волн для экспериментального развития.
2. Используется для генерации сигнала квадратной волны, приводящего Драйвер шагового двигателя.
3. Производить Регулируемый импульсов дляMCUИспользования.
4. Генерируйте регулируемые импульсы для управления соответствующей схемой.Во-вторых, краткое описание:
1 , Размер:3,1 см * 2,2 см
1 Главная фишка:NE555;
2 , Вход напряжения: 5V-15VDC.5 ВПри подаче питания выходной ток может быть15MAО;12 ВПри подаче питания выходной ток может быть35MAО;

3, Вход ток:≥100MA
4 Выход Амплитуда:4,2 В V-PPЧтобы11,4 В V-PP.(Выходная амплитуда будет отличаться в зависимости от входного напряжения)
5 , Максимальный выходной ток:≥15MA(5 ВСоздано,V-PPБольше, чем50%Время),≥35MA(12 ВСоздано,V-PPБольше, чем50%Время)

ТриПреимущества:1Выход лентыСветодио дныйУказывает, что нет прямого выхода (низкий уровень)Светодио дныйКоличество, высокий уровеньСветодио дныйВыключено, когда частота низкаяСветодио дныйМерцания);
2 Выходной Частотный диапазон является дополнительным, так что выходная частота более непрерывно регулируется;Низкая частота Файл:1 Гц~50 ГцСредняя частота файла:50 Гц~1 кГцСредние и высокочастотные файлы:1 кГц~10 кГцВысокая частота файла:10 кГц~200 кГц

3Выходной рабочий цикл может быть отрегулирован, рабочий цикл и частота не регулируются отдельно, а рабочий цикл изменяет частоту;

4Выходная частота регулируется;ЦиклT = 0,7 (RA + 2RB) C

RA,RBДля0-10 КРегулируемый

Низкие частотыC = 0,001 мкФ;Средняя частота передачC = 0,1 мкФ;Средней и высокой частотыC = 1 мкФ;Высокая частота передачC = 100 мкФ, Таким образом, частота сигнала покупателей может рассчитать самостоятельно
