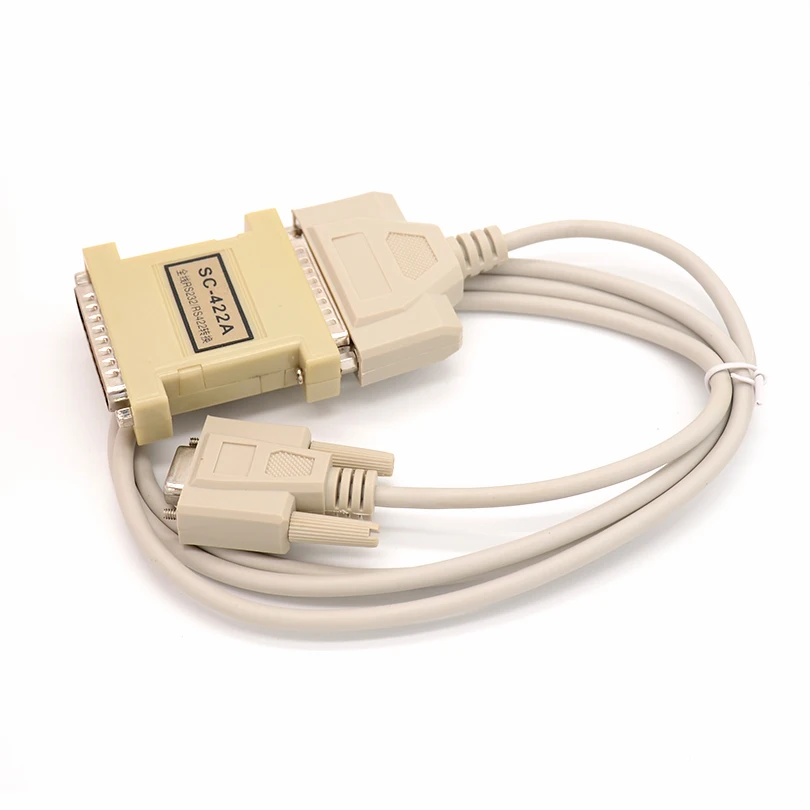

RS232/RS422 конвертер без подключения питания TXD, RXD, RTS, CTS и DTR, DSR сигналов Максимальная скорость передачи данных 57,6 кбит/с

Руководство пользователя для преобразователя RS232/RS422

SC-422A конвертеры связи могут достигать каналов связи, связывающих RS232 с RS422. Продукт поставляет TXD и RXD сигнал, но также поддерживает сигналы рукопожатия, такие как RTS, CTS, DTR, DSR и так далее. Этот продукт небольшого размера, без внешнего источника питания, не зависит от последовательного порта, инициализированного для питания. Внешний вид этого продукта разработан как DB25/DB25 адаптер. DB25 (блок отверстий) устанавливается как интерфейс RS232, непосредственно соединяется с 25 контактами RS232 разъем, или соединяется с 9 контактами RS232 разъем с помощью конвертации 9pins-25pins. И соответствующий сигнал:

Основные технические параметры:

1. Питание: без внешнего источника питания и последовательного порта не нужно инициализировать2. Скорость связи: 57,6 кбит/с3. Линия передачи: 0,75 мм2 или более, обычный или кабель «витая пара»4. Работа: полнодуплексная передача5. Размеры: 60 × 50 × 17 (DB25)6. Вес: 50 граммов (DB25).7. Температура:-20 ~ + 70 ℃.8. Влажность: от 0 до 95%.Примечание: Этот продукт заполняет пластиковое уплотнение перед изготовлением; проблемы с качеством не будут нести ответственность за производителей, если пользователь откроет его.Программное обеспечение:В связи с уникальной технологией последовательной отказоустойчивости данный продукт не должен инициализировать последовательный порт RS232, чтобы получить питание. Таким образом, он применим ко всем программным обеспечением связи, подключи и играй. При использовании этого продукта вам не нужно менять программное обеспечение.Провода:Подключите DB25 (блок отверстий) к последовательным портам RS232 (25 контактов), или с преобразователем 9pins-25pins соединяется между RS232 (9 контактов) и DB25 (блок отверстий). и другой конец (RS422, игольчатый блок) соединяется с продуктом, следуя законам следующим образом: "отправить на получение, получить отправленный, Положительная и отрицательная, "как на рисунке:

Примечание: для этого продукта не требуется сопротивления. Кабель от 9 до 25 распределяется с продуктом.
