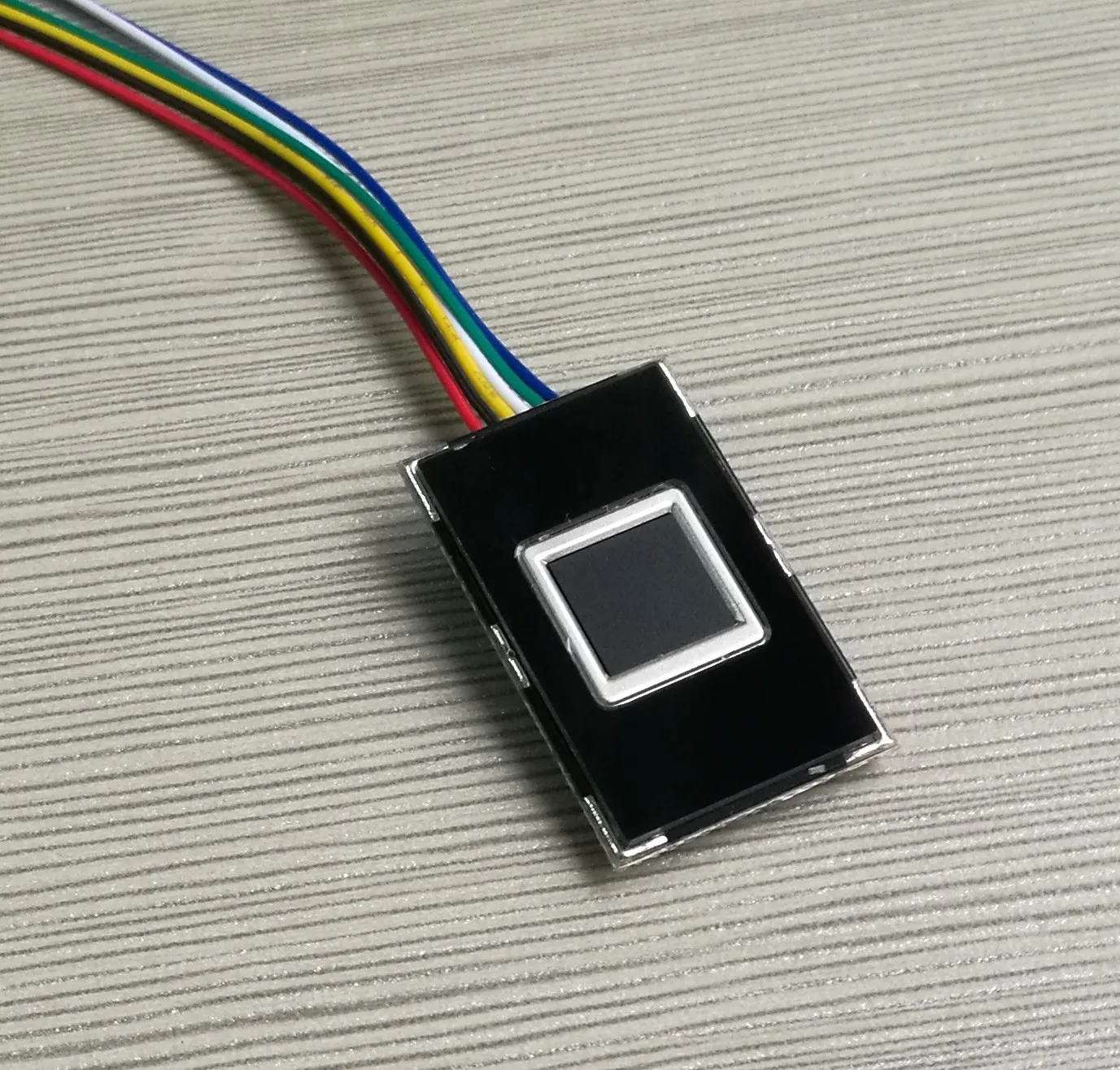

R301T ультра-маленький интегрированный емкостный модуль для сбора отпечатков пальцев и идентификационный модуль для блокировки отпечатков

R301был модернизирован toR301T, основное отличие-триггер с индукцией пальца, yes6Core выход, такой же, как и другие.

R301tмодуль емкостного отпечатка пальца принимает импортированный чип для сбора поверхности небольшой емкости, интегрированный чип для анализа отпечатков пальцев, с записью отпечатков пальцев, обработка изображений, функция извлечения, поколение шаблонов, магазин шаблонов, сравнение отпечатков пальцев (1:1) или поиск отпечатков пальцев (1: N) Другие функции

Продукты включают в себя: R301TFingerprint module1slice, 6-ядерная соединение короткие wire1root

В чехол батареи питания, сенсорный блок питания isDC3.3V-5 V, ток, is5uAAbout, этой драгоценностью должен быть нормальный уровень питания, когда есть палец, он будет выводиться на низком уровне. разбудите MCU для включения модуля отпечатков пальцев, чтобы сэкономить электричество.

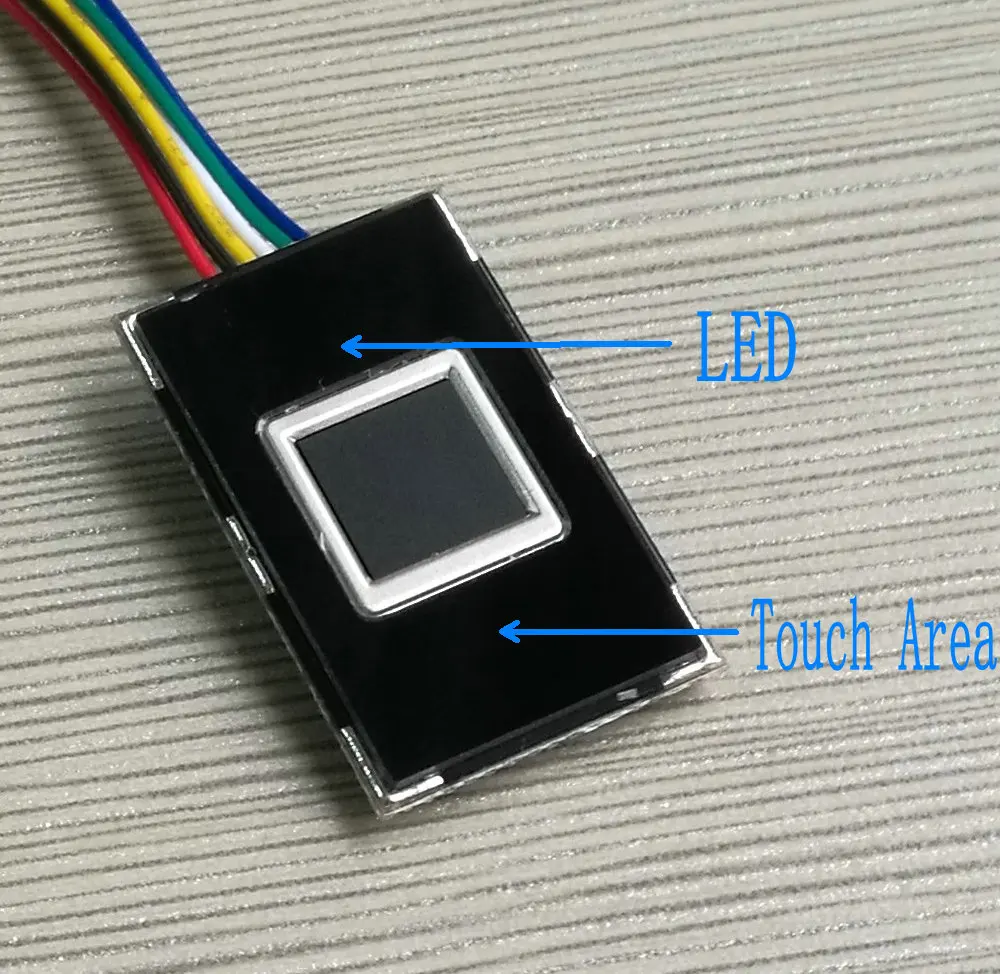

Модуль сканирования отпечатка пальцевИндикатор Светильник Описание продукта::

При отправке инструкции по приобретению отпечатков пальцев на модуль, синий светильник, отправка инструкций по приобретению непрерывно, синий светильник, похожий на длинный светильник

Отпечаток пальца введен успешно или через сравнение, синий светильник мигает

Ошибка ввода или сравнения отпечатков пальцев, красный светильник мигает.

Технические параметры:

Напряжение питания: постоянный ток 4,2-6,0 в

Мощность Потребляемый ток:

Рабочий ток: 40 мА (стандартное значение)

Максимальный ток: 50mA

Время ввода отпечатка пальца: <0,3 секунд

Площадь окна: 10*10 мм

Пиксели: 192*192 пикселей

Разрешение изображения: 508 точек/дюйм

Размер платы: 33,4*20,4 толщина пластины мм

Соответствующий режим:

Режим сравнения (1:1)

Режим поиска (1: N)

Шаблон: 496 байт

Объем накопителя: 1700Mei

Класс безопасности: Уровень Пять (от низкого до высокого: 1, 2, 3, 4, 5)

Скорость Ложного распознавания (FAR): <0.0001%

Процент отклонения (FRR): <1.0%

Время поиска: <0,3 секунды (1 1 1000 времени, среднее значение)

Верхний интерфейс компьютера: RS232 (TTLLogic уровень, 3,3 В), USB

Скорость передачи: (9600╳N) bpsamongN = 1 ~ 12 (значение по умолчанию = 6, Namely57600bps)

Рабочая среда:

Температура градусов:-20℃-+ 45℃

Относительная влажность: 10% RH-85 % относительной влажности (без конденсации)

Среда хранения:

Температура градусов:-40℃-+ 55℃

Относительная влажность: <85% H (без конденсации)

Для блокировки отпечатков пальцев, защиты от отпечатков пальцев, контроля доступа к отпечаткам пальцев и других случаев

Схема платы :( размеры are33.4 * 20,4 мм)

Если adoptedDC3.3V блок питания, рис. below2-3 Короткое замыкание в порядке, но будьте осторожны, если блок питания неправильно подключен, модуль вспышки

После наклеивания на модуль trimR301TFingerprint, следующая таблица:

Эскиз конструкции:

Для установки кронштейна, пожалуйста, перейдите по следующей ссылке:

Https://item.taobao.com/item.htm?spm=a1z38n.10677092.0.0.1e3c1debgxTm5C&id=566013895969

Если вам нужна оболочка, пожалуйста, перейдите по следующей ссылке:

Https://item.taobao.com/item.htm?spm=686.1000925.0.0.48c0684eT93kG4&id=535740525770

Примечания: 1. Цена без учета налога, не торгуйтесь за небольшую сумму покупки. 10 цена выше Тайваня будет отдельно.

2. Упаковка: промышленная упаковка запасных частей

3. Поскольку этот продукт является частью,Вы должны иметь некую профессиональную базу при разработке, нет поддержки основных технологий; Вы можете обменять товар, если у вас есть проблемы с качеством, без возврата. Для применения в масштабе данного продукта, техническая поддержка, непосредственно предоставляемая производителем.

4. поскольку модуль отпечатков пальцев является составной частью, его интерфейс не имеет цепи защиты, не допускайте ошибок в проводке и электропитании, в противном случае, горение основного чипа не гарантировано., студентам и друзьям следует обратить особое внимание на покупку.

5. Царапина на поверхности сбора чип, нет гарантии на пятна или износ, пожалуйста, не царапайте или Не ударяйте жесткие предметы на нем при использовании.

6. Я не знаю технологии, не в состоянии предоставить услуги для обучения, студентов и друзей, пожалуйста, покупайте внимательно,Покупатели с высокими требованиями к обслуживанию.

'
