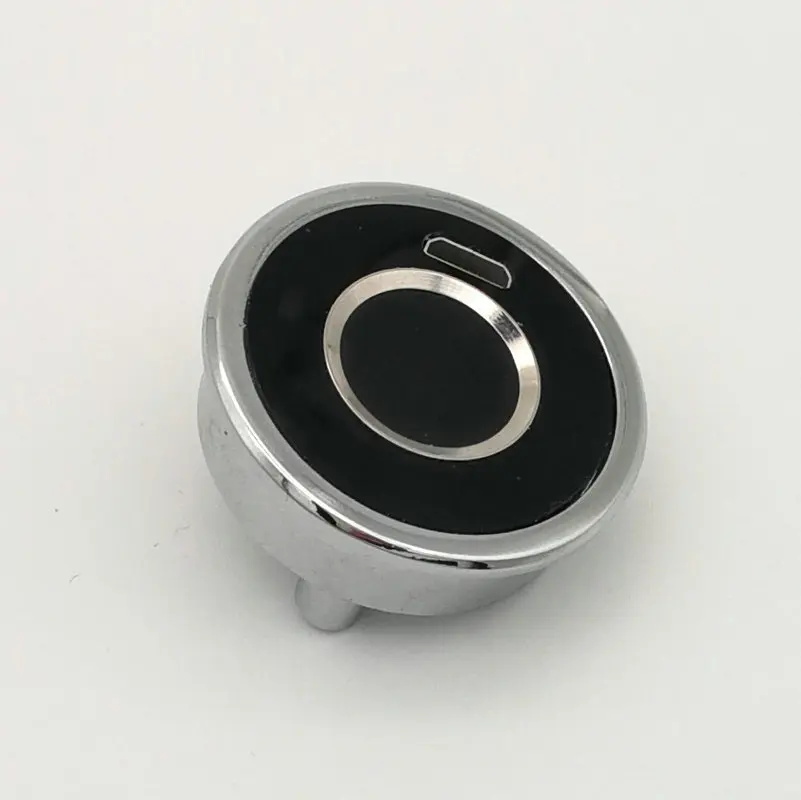

R501 круговой емкостной модуль отпечатков пальцев замок шкафа ящика модуль отпечатков пальцев головка для файла шкаф Лифт

R501модуль емкостного отпечатка пальца принимает емкость поверхностного сбора чип, интегрированный чип отпечатков пальцев, с записью отпечатков пальцев, обработка изображений, функция извлечения, поколение шаблонов, магазин шаблонов, сравнение отпечатков пальцев (1:1) или поиск отпечатков пальцев (1: N) Другие функции.

\
\

Продукты включают в себя: R501Fingerprint module1individual, 6-ядерная соединение короткие wire1root, листового железа, Screw2Seed

\
\

В чехол батареи питания, сенсорный блок питания isDC3.3V-5 V, ток, is5uAAbout, этой драгоценностью должен быть нормальный уровень питания, когда есть палец, он будет выводиться на низком уровне. разбудите MCU для включения модуля отпечатков пальцев, чтобы сэкономить электричество.

\
\

МодульнаяИндикатор Светильник Описание продукта::

\
\

При отправке инструкции по приобретению отпечатков пальцев на модуль, синий светильник, отправка инструкций по приобретению непрерывно, синий светильник, похожий на длинный светильник

\
\

Отпечаток пальца введен успешно или через сравнение, синий светильник мигает

\
\

Ошибка ввода или сравнения отпечатков пальцев, красный светильник мигает.

\
\

R501Корпус из цинкового сплаваС поясомМикро USBExternal интерфейс питания, внешний источник питания может использовать банк питания

\
\

Список поставки как на картинке:

\
\

\
\

Технические параметры:

\
\

Напряжение: 4,2-6,0 В постоянного тока

\
\

Мощность Потребляемый ток:

\
\

Рабочий ток: 42 мА (стандартное значение)

\
\

Максимальный ток: 48mA

\
\

Время ввода отпечатка пальца: <0,3 секунд

\
\

Площадь окна: Диаметр 15,5 мм

\
\

Пиксели: 192*192 пикселей

\
\

Разрешение изображения: 508 точек/дюйм

\
\

Соответствующий режим:

\
\

Режим сравнения (1:1)

\
\

Режим поиска (1: N)

\
\

Объем накопителя: 200Mei

\
\

Класс безопасности: Уровень Пять (от низкого до высокого: 1, 2, 3, 4, 5)

\
\

Скорость Ложного распознавания (FAR): <0.0001%

\
\

Процент отклонения (FRR): <1.0%

\
\

Время поиска: <0,3 секунды (1 1 1000 времени, среднее значение)

\
\

Верхний компьютеркомпьютерный интерфейс: RS232 rsrs232 (TTLLogic уровень, 3,3 В)

\
\

Скорость передачи: (9600╳N) bpsamongN = 1 ~ 6 (значение по умолчанию = 6, Namely57600bps)

\
\

Рабочая среда:

\
\

Температура градусов:-20℃-+ 45℃

\
\

Относительная влажность: 10% RH-85 % относительной влажности (без конденсации)

\
\

Для блокировки отпечатков пальцев, защиты от отпечатков пальцев, контроля доступа к отпечаткам пальцев и других случаев

\
\

Установка Легенда:

\
\

\
\

\
\

Измерения рисунка:

\
\

\
\

\
\

\
\

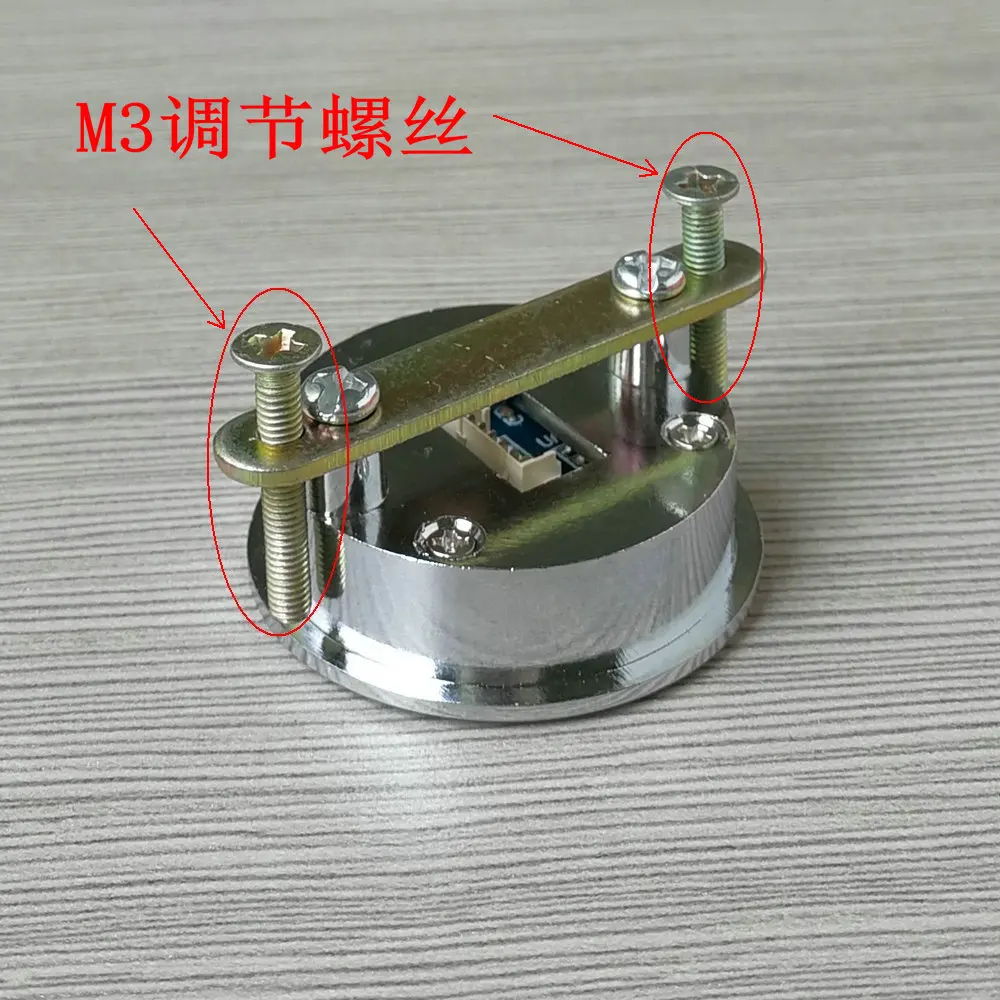

Если он установлен на металлической двери шкафа или толщина плиты меньше чем 14 мм, нужно usem3, чтобы противопоставить железную пластину 。

\
\

Схема выглядит следующим образом:

\
\

\
\

\
\

Аварийный интерфейс питания, его можно внешне подключить. DC5V power bank и т. Д.

\
\

\
\

\
\

Последовательность линий интерфейса выглядит следующим образом:

\
\

\

Примечания: 1. Цена без учета налога, не торгуйтесь за небольшую сумму покупки. 10 цена выше Тайваня будет отдельно.

\
\

2. Упаковка: промышленная упаковка запасных частей

\
\

3. Поскольку этот продукт является частью,Вы должны иметь некую профессиональную базу при разработке, нет поддержки основных технологий; Вы можете обменять товар, если у вас есть проблемы с качеством, без возврата. Для применения в масштабе данного продукта, техническая поддержка непосредственно предоставляется производителем.

\
\

4. поскольку модуль отпечатков пальцев является составной частью, его интерфейс не имеет цепи защиты, не допускайте ошибок в проводке и электропитании, в противном случае, горение основного чипа не гарантировано., студентам и друзьям следует обратить особое внимание на покупку.

\
\
