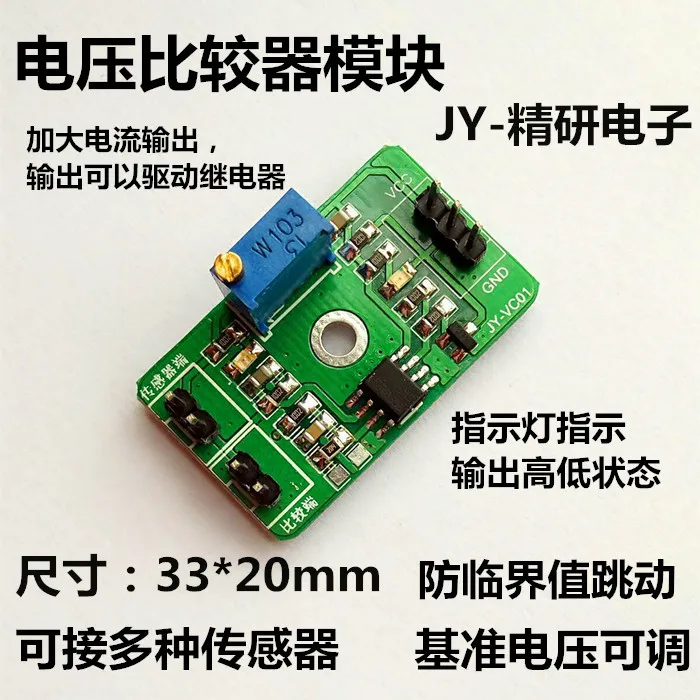

Модуль компаратора напряжения имитатор компаратор контроль высокий уровень выход Светодиодный индикатор LM393

Тип 1 извлечение игл без гистерезиса

Извлечение игл type2 с функцией гистерезиса

Тип 3 Терминал извлечения без гистерезиса

Тип 4 Терминал извлечения с функцией гистерезиса

Последний designlm393 модуль компаратора напряжения общего назначения, сравнение входного напряжения и эталонного напряжения, реализации выхода переключателя, сбора карты, Singlechip, PLCEqual обнаружения, он может управлять реле и другим оборудованием.

Модульные датчики могут быть подключены ко многим типам датчиков

Как:Резистивный датчик: NTCThermistor как датчик температуры светочувствительный тип сопротивления Фоточувствительный датчик вибрации и т. Д.!

Применение метод:

Когда интерфейс датчика подключен к датчику,Эталонное напряжение генерируется регулировкой потенциометра с эталонным напряжением, напряжение, генерируемое датчиком и делителем напряжения, по сравнению с эталонным напряжением, осуществите результат сравнения вывода высокого и низкого уровня.

Когда сигнал входного напряжения интерфейса терминала сравнения напряжения выше, чем контрольное напряжение (потенциометр Регулируемое напряжение) Высокое время, выход высокий уровень, выходной индикатор выключен, если выход подключен с реле, то реле выключено.

Когда сигнал входного напряжения интерфейсного терминала для сравнения напряжения выше, чем эталонное напряжение(Потенциометр Регулируемое напряжение)Уделяют мало времени, Выход низкий уровень 、 Выход индикатор светильник на 、 если Выход соединена с помощью реле, а затем реле закрыто 。

Преимущество:

1: он имеет функцию предотвращения критического назад и вперед прыжка, двигатель по умолчанию без анти-критического отскока, при необходимости, вы можете связаться со службой поддержки клиентов или покупателем, чтобы внести изменения в сварку.

2: Увеличение выходной емкости тока, выход может управлять реле, LEDOther оборудования.

3: с индикатором питания и Выход индикатор уровня заряда (Выход невысока, а индикатор светильник включен., Выход является высокий показатель светильник выключается), рабочее состояние понятно, который обеспечивает широкий угол обзора 。

4: exceedminitype: только размеры 33,3*20 мм с one31 мм размещением отверстия.

5: круглый дизайн дуги принимается для окружающего кадра, предотвращает появление царапин.

Основные параметры:

1. Напряжение питания Direct3-30V.

2. Значение для переключения выхода: выход высокий и низкий уровень-это напряжение питания и нулевое напряжение

3. Диапазон регулирования эталонного напряжения: минимальное значение: 0 В, максимальное значение: напряжение питания 。

5. Размер платы:Длинна: 33,3 ммШирина: 20,0Мм Высота: 12,0 мм

Расстояние обнаружения отверстия: 31 мм

Режим подключения:Для получения подробной информации см. Определение проводки с соответствующим портом на задней панели платы.

Примечания:Входное напряжение wiringGNDAnd напряжение питания terminalGNDIt на плате., высокие и низкие уровни выхода являются относительным GND.

Контрольная точка измерения напряжения:

'
