Преобразователь напряжения в Текущий Модуль и кондиционер 0-3,3 v/5 v/10 v/15 v to 4-20mA передатчик

Краткое описание продукта:

Напряжение тока модуль can0-3.3V/0-5 В/0-10 В/0-15 В напряжение Сигнал преобразован to4-20maCurrent сигнал;

В процессе передачи сигнала цепи, сигнал напряжения будет ослабляться с увеличением расстояния передачи, ослабление сигнала можно избежать путем передачи тока.

Классификации основных продуктов:

Существует два вида клеммных блоков этого продукта:

Своего рода adoptionKF301-2Terminal блок как входной терминал сигнала напряжения, KF301-3As выходной терминал напряжения питания и тока.

Другой способ использовать 2,54 мм Однорядный штифт, вы можете выбрать сварку вверх или вниз, удобно для покупателя, чтобы подключить плату непосредственно как модуль (пожалуйста, свяжитесь со службой поддержки клиентов, если вам нужно Выстроиться).

Пожалуйста, посмотрите посылка на чертеже для получения подробной информации

Характеристики продукта:

1. Напряжение питания высокое давление 7 В ~ 30 В постоянного тока(Напряжение питания должно быть больше, чем напряжение для преобразования).
2 、Преобразователь напряжения 0 ~ 2,5 V, 3. 3 V, 5 V, 10 V, 15 V, 24 V

3 、Выход current4-20maperhaps0-20mA 。

4. Ноль и полная шкала регулируется (регулировка потенциометра) 。

5. С изоляцией, без изоляции оптопары.

6. Размер модуля: 3,3*2,5 см

Линейное уравнение входного выхода:

Преобразуемое напряжение является линейным с выходным током, определите линейное уравнение в соответствии с нулевой регулировкой и регулировкой диапазона, две точки Определите прямую линию, две точки имеют нулевую регулировку и регулировку пролета соответственно. iout = K * V + b 。

Например: take0-10VTurn into4-20mA, две точки (0,4) и (10,20), таким образом, можно определить линейное уравнение. I = 1,6 * в + 4 。

Упаковка продукта Рисунок:

Продукт схема подключения:

Инструкция по использованию:

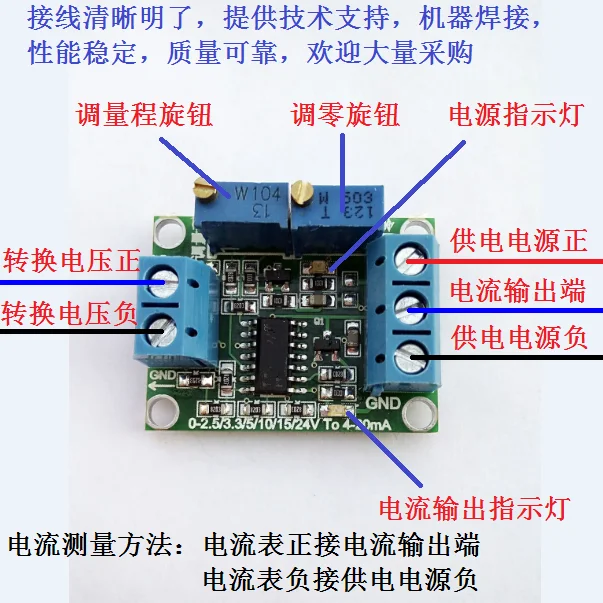

1: Возьмите ребенка и подключите блок питания модуля, righ3-терминалы, верхний положительный нижний отрицательный Средний выход.

2: нулевая Регулировка: Отрегулируйте сигнал преобразования напряжения to0V, отрегулируйте нулевой регулятор так, чтобы выходной ток is4ma. После регулировки, лучше зафиксировать ручку потенциометра клеем.

3: степень регулировки: отрегулируйте напряжение преобразования до требуемого полного напряжения (as3.3V, 5V, 10V, 15V), отрегулируйте полный потенциометр так, что выходной ток is20mathat будет делать 。 во время регулирования, он будет обнаружено, что ток на выходе индикатор светильник от слабого до сильного. 。 после регулировки лучше зафиксировать ручку потенциометра клеем.

4: напряжение во входном диапазоне, вы можете выводить соответствующий ток., выходной ток на отрицательный полюс блока питания.

Регулировка пример:

Например: напряжение питания 24В, нужно 0-10 В Повернуть into4-20mA

1: Подключите напряжение питания 24В, 24 В положительный терминал соединен с тремя верхними клеммами справа, Подключите отрицательный терминал к нижнему концу трех терминалов справа.

2: нулевая Регулировка: короткое замыкание левых двух клемм, Отрегулируйте регулятор нулевой регулировки, чтобы сделать выходной терминал (середина трех клемм справа) by4mA 。

3: Диапазон настройки: Подключите верхний левый терминал к конвертации. 10 в, нижний левый конец соединен с отрицательным напряжением для преобразования. отрегулируйте регулятор диапазона, чтобы сделать выходной конец (середина трех клемм справа) by20mA 。

4: напряжение должно быть преобразовано is0-10VInternal вариации, выходной ток is4-20mAInternal линейной вариации.

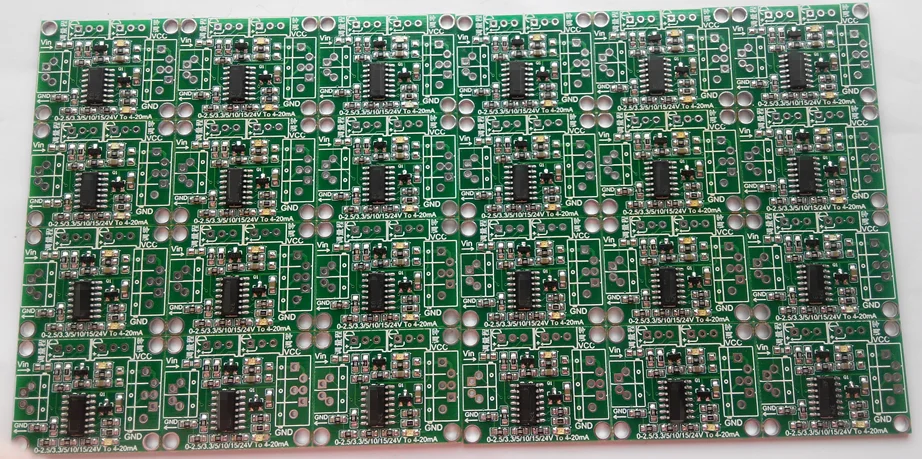

Все заплата машина сварки, более надежная производительность

Пожалуйста, нажмите на рис. Ниже для многоканального напряжения тока

'
