Высокоточный микровольтовый/милливольтовый усилитель, модуль небольшого сигнала, усилитель AD620, передатчик

Высокая точность микровольт/мВ усилитель модуль небольшой сигнал инструмент усилитель AD620Transmitter

UseAD620As главный чип усилителя, усиленный микровольт/милливольт, связь/сигнал напряжения постоянного тока. Magnification 1-10000 двойной регулируемый. Высокая точность, низкая регулировка, хорошая линейность и т. д. Регулируемый ноль, повышение точности.Низкое искажение выходного сигнала, высокая частота, с функцией фильтрации шума, больше подходит для усиления сигналов.

Высокая точность, низкая регулировка, связь, DC микро вольт, милливольтовый усилитель, используется для связи, DC небольшое усиление сигнала, микро вольт, милливольтовое усиление.(Использование модулей, необходимо иметь определённую электронную базу, если нет основного клиента, пожалуйста, покупайте внимательно, наш магазин предоставляет техническую поддержку.)

Прямая продажа, добро пожаловать на массовую покупку

Характеристики продукта:

1 высококлассное усиление инструмента:Высококлассный инструментальный усилитель chipAD620, высокая точность, хорошая линейность и другие преимущества.

2 увеличение:Magnification1-10000times, его можно регулировать одним потенциометром.

3 регулируемые нуля: Нулевая Регулировка нулевым потенциометром, повышение точности, отсутствие нулевого дрейфа, удовлетворение потребностей клиентов.

4 с отрицательным давлением на выходе:Модуль adoption7660anegator давление чип выходное отрицательное давление (V-), он может управлять другими двойными нагрузками для клиентов 。

5 exceedminitype:Размер is33 * 20 мм, равномерно распределенное отверстие, на обоих полях 2,54 ММ стандартное расстояние 。Вес модуля: 10 г 。

Параметры продукта:

1. Напряжение на входе: 3-10VDC 。 (Массовая Настройка)

2. Увеличение:1-10000двойной регулируемый, нулевой точки Регулируемый

3. Входное напряжение сигнала:0,5 * вин (NamelyS +/S-напряжение между менее половины напряжения питания) 。

4. Диапазон выходного сигнала:± (Vin-2V)

5. Полоса усиления:1 МГц

6. Выходное отрицательное давление:Больше чем-вин. Выходное внутреннее сопротивление чипа отрицательного давления, фактический выход больше чем-вин, более высокая мощность нагрузки, чем больше падение отрицательного давления.

7. Напряжение смещения:50μV 。

8. Входной ток смещения:1.0nA (максимальное значение).

9. Общий коэффициент отклонения:100dB

10. Смещение напряжения:0,6 мкВ/℃ (максимальное значение) 。

11. Супер стабильность, время: 2μV/monthMaximum

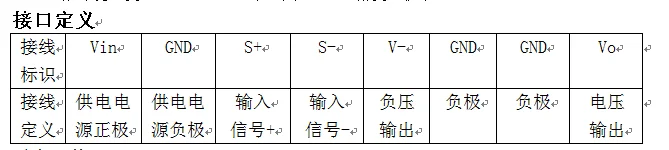

Будьте внимательны:S +: положительный конец входного сигнала, S-: отрицательный конец входного сигнала (AccessibleGND), Vo: выходной сигнал, V-: экспорт одного входного сигнала (мощность датчика доступна) 。 вход сигнала, выход сигнала, источник питания, 3 все сигналы должны быть расположены

Проводка продукта и шаги регулировки:

Покупателям нужно только подключитьСинийЛиния может быть 。

1: схема подключения с нулевой регулировкой Zero перед использованиемНулевая Регулировка должна быть подключена в соответствии со следующей фигурой, S + andS-короткое соединение, отрегулируйте нулевую регулировочную ручку для выхода прямого напряжения0 Vthat подойдет.

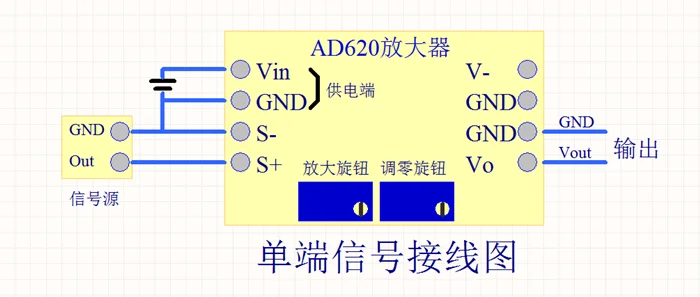

2: схема подключения входного сигнала с одним концомЭта схема подключения применима к сигналу одиночного выхода, кремниевой фотоэлемента и других датчиков.

3: дифференциальная схема подключенияЭта схема подключения применима кДифференциальный выходной датчик давления, датчик s, такой как мост 。

'
