Высокоскоростной и Высокоточный модуль сбора напряжения/взвешивания/AD7176-2/250 Ksps/AC/DC поддержка возбуждения

Поддержка широкое напряжение питающей сети (3,0 V-8 V DC)

Через oneSPIInterface сбора данных и Управление стимул, простой в использовании 。

Правильное подключение оборудования, Применение providedDemoCode может достичь высокой скорости, высокая точность и дрейф напряжения сбора данных 。

При отсутствии фильтр из нержавеющей стали используется, достоверных данных по-прежнему доступны. 。

Высокий support250KspsSampling скорость and48KHzOf-3DBAnalog пропускная способность и inDC-48KHzThe полосы пропускания плоска. 。

Stay10KspsData частотой обновления, типичный на уровне систем Вт максимум Шум is16.5Bit, амплитудно-модулируемый сигнал Шум is18Bit (возможны незначительные различия между испытательными методами и определение методов)

Возбуждения источник напряжения 0,8 V, управляемый полярность источник возбуждения 。

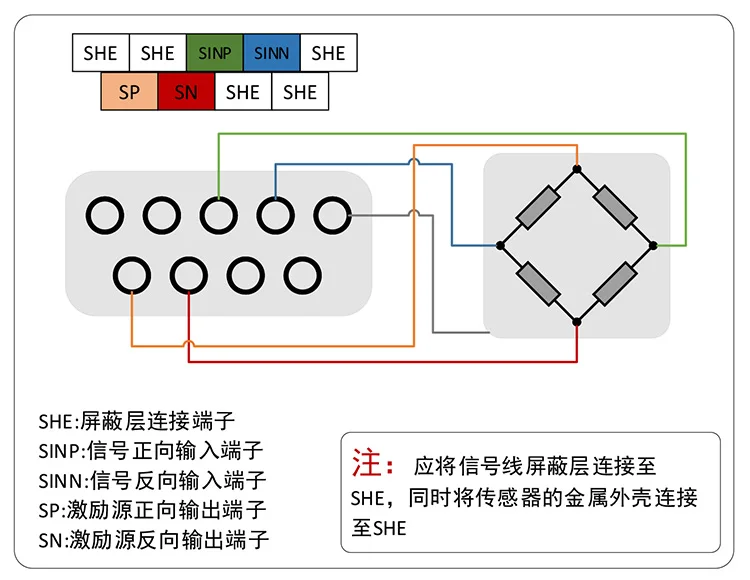

Общий коэффициент усиления системы is80.48, Максимальный входной сигнал amplitude31mV, Support2mV/Vor3mV/Vsensor 。

Дизайн с низким дрейф фронтальный, нет необходимости для того, чтобы компенсировать дрейф усилителя от сети переменного тока возбуждения 。

Вопрос: Как улучшить разрешение 。

Ответ: уменьшение частота дискретизации или с использованием цифрового фильтры 。

Интересоваться следующими вопросами: столкновения приема сигнала с использованием консольный тензодатчик, сигналов накладываются с более высокой частоты «Шум»?

Ответ: обычно self-резонансная частота консольный тензодатчик составляет около 1,1 KHzAbout «Шум» вибрации сигнала для датчика 。

\

\

\

\

Ссылка: https://pan.baidu.com/s/1U88--up2itzyAnBj4LzUsQ извлечения Код: tiee

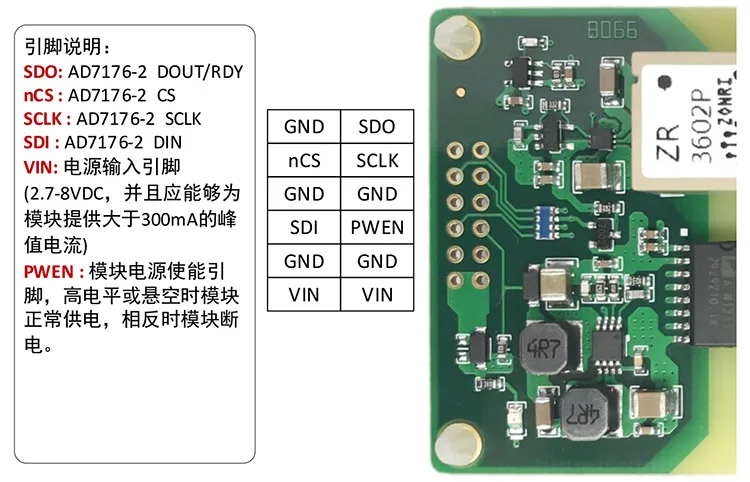

AD7176-2Strain энергии модуль сбора ----- X 1

2,54 2X6 Pin ----- X 1
