ZD-750/760/770 Двухканальный/четыре канала, экранное меню Восьмиканальный вибрации анализатор

1 обзор

ZD-750/760/770 через двухканальный сигнал/четырехканальный, Восьмиканальный анализатор вибрации (здесь и далее упоминается как «анализатор») является спросом на непрерывный многоточечный мониторинг состояния ключевого оборудования в промышленных и горнодобывающих предприятий, в сочетании с нашей компанией в течение многих лет в этой области. Опыт продукта, специально разработанное онлайн оборудование для сбора данных, которое имеет характеристики сильной функции, высокую стоимость производительности, удобной установки и использования.

В соответствии с требованиями пользователя, анализатор может получить доступ к одноканальному/двухканальному/четырехканальному датчику ускорения и 1 входному сигналу скорости, с функцией сбора скорости триггера.

Основной модуль анализатора использует метод USB для связи с компьютером (433 МГц беспроводной/RS485 режим связи), то есть, может работать в одной машине или в многоблочной сети. При использовании метода RS485 протокол Modbus/TCP может использоваться для прямого обмена данными с системой управления.

Структура анализатора IP65-compliant и может быть установлена в суровых промышленных условиях.

Типичные приложения для анализаторов включают различные типы двигателей, вентиляторов, насосов, редукторов, прокатных станков, ветряных турбин, электростанций и центрифуг, а также обычные вибрации, дисбаланс, перекосы, усталость и состояние подшипника различного механического оборудования. Мониторинг и так далее.

2 Технический параметр

3 Внешний вид

4 Установка и пусконаладочных работ

4,1Хост установки

Анализатор совпадениеIP65Защита по стандарту,ОпциональноНастенное крепление или крепление кронштейна 。

4,2Одинаковая Сенсор Установка

Датчик может быть установлен магнитным всасыванием или винтовым соединением. общая форма временных измерений-магнитное поглощение, резьбовое соединение рекомендуется для фиксированной установки. режим установки влияет на высокочастотные характеристики, магнитное время-частота5 кГц, Когда винт подключен,15 кГц。

Когда используется винтовое соединение, в центре измерительной точкиПодвергая механической обработкеНа leastφ20Гладкая плоскость, плоскостный центр обработкиM5Резьбовое отверстие (характеристики резьбы зависят от типа датчика или изменения), глубина резьбы больше, чем6 мм。 Затяните датчик до точки измерения с помощью пары двуголовых болтов, сочетающихся с датчиком. Следует обратить внимание на дно датчика и поверхность тестируемого оборудования.Хорошая самолет свяжитесь 。

Сенсор кабельЭкранированный кабель витой пары, одностороннее заземление на стороне инструмента 。 фиксированный кабель на стороне датчика, избегайте шума, вызванного движением кабеля. избегайте прокладки сенсорных кабелей в том же канавке, что и кабели высокой мощности во время фиксированной установки. сенсор кабель Длина ограничения100РисВнутри 。

4,3Соединение

Анализаторы и подключение SensorsBNCMode, высокая надежность, и легко подключить.

4,4 анализИнструмент отладки и отверстия

АнализаторРабочие параметры должны быть установлены с помощью поддерживающего программного обеспечения (параметры сети, режим связи, чувствительность датчика и т. д.) и план приобретения может войти в рабочее состояние.

После настройки инструмент может быть активирован программным обеспечением или работать непрерывно сам по себе., загружать все данные канала с установленными интервалами.

5 Применение Интерфейс

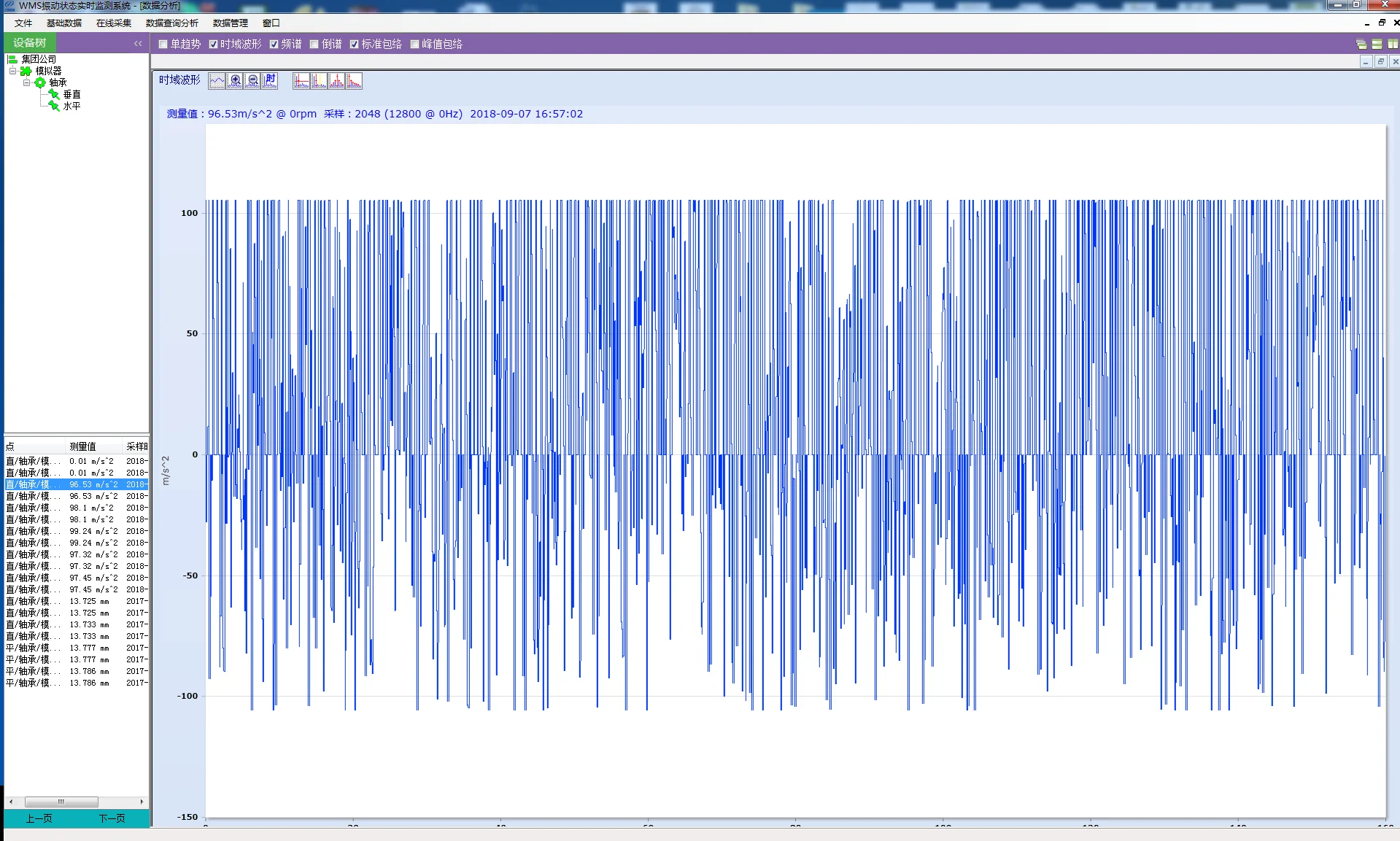

5,1 сигнал временной области

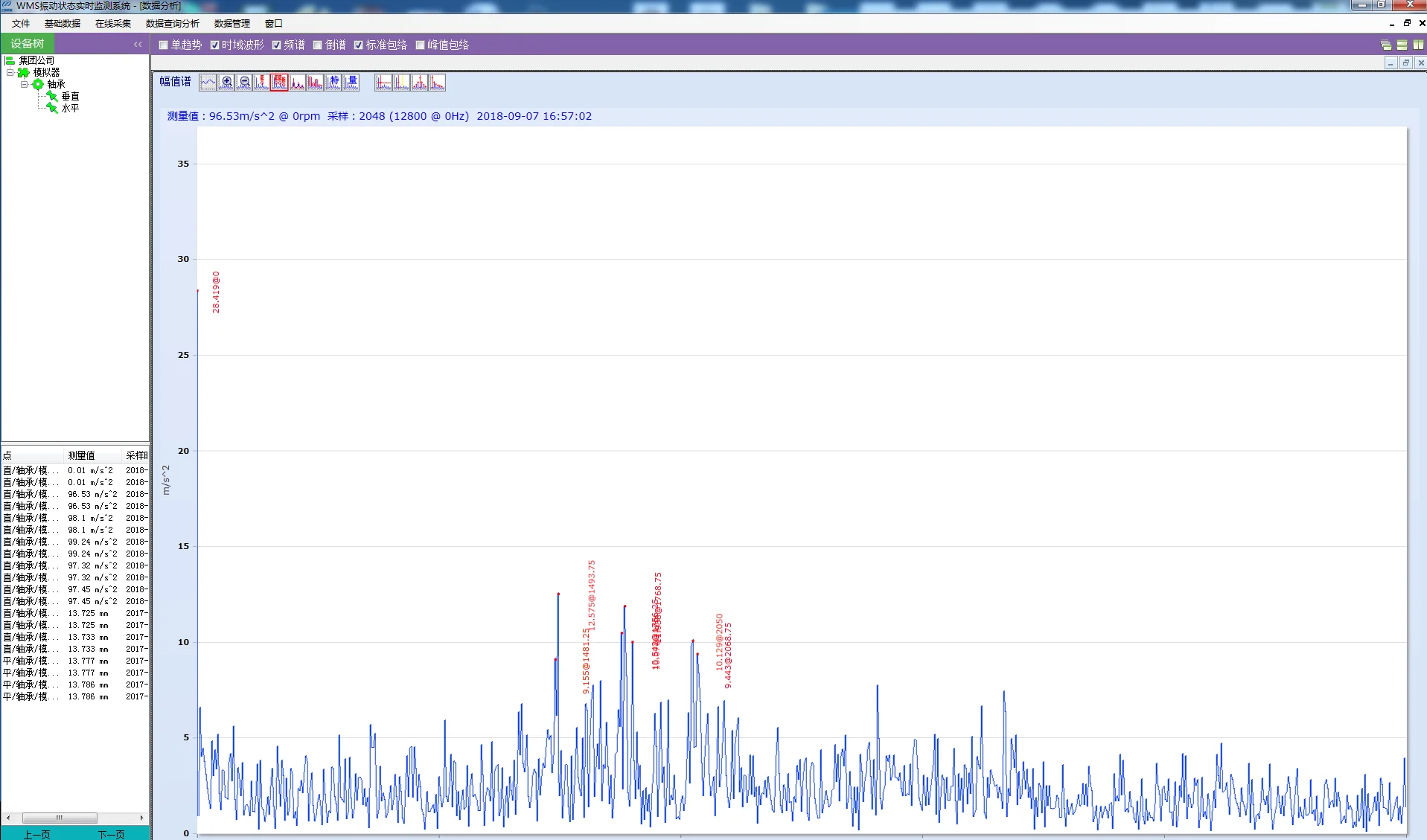

5,2 спектрограмма

5,3 конверт схема

5,4 схема демодуляции неисправности подшипника
