TC275 макетная плата V2 оценочная плата многоядерный микроконтроллер процессор для цифровой обработки сигналов

Цена: $356.99

есть в наличии

Купить сейчас

Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158

Описание

1 обзор макетной платы

Начинающие могут пройти через throughInfineon TC275 V2Development Board предоставляет инструкции для использования, и вводные процедуры, можно понять в деталях функции TC275, принцип и рабочие характеристики, пошаговое обучение и мастерство TC275 по и технологии разработки оборудования, ускорьте свой собственный процесс разработки. детали указаны ниже.:

1 макетная плата

▲ TC275 v2оценочная плата, defaultMCUbyTC275T64F200WCAKXUMA1

▲ Корпус: мини-usb A line, 10Root цвет макета

▲ Корпус: 12 VOne адаптер питания

2 данные (SkyDrive)

Разработка программного обеспечения

▲ Infineon-Memtool-DT-v04_73-EN горения программного обеспечения

▲ TASKING_TriCore-VX_v6.2r1 (оценка version10day)Необходимо подать заявку бесплатноНомерных знаков (Официальные лица не предоставили бесплатно в последнее время.)

▲HighTec(Оценка версия) Компиляция средыНеобходимо подать заявку бесплатноЛицензия (официальное бесплатное разрешение на один год)

Макетная плата данных

▲ Схема схемы (формат pdfformer)

▲ Рутинная плата разработки (TASKINGandHighTec)

TC275 макетная плата V2 оценочная плата многоядерный микроконтроллер процессор для цифровой обработки сигналов

▲ Используется на разработке boardinic чип руководство

▲ Руководство пользователя tc275, руководство по обработке данных и т. Д.

2 TC275 V2Introduction для отладочная плата

TC275 V2Assessment DefaultMCU Тип TC275T64F200WCAKXUMA1 。 Принять TC275 богатый On-chip resources и периферийные схемы на печатных платах, да, да. TC275 проверка основных периферийных устройств Too2pervidual2 * 20P, One2 * 38 расширенный интерфейс и DuPont линия, пользователи могут спроектировать свои собственные периферийные схемы., verifatitc275другие функции предоставляются.

TC275 v2совет по разработке имеет следующие средства:

▲TC275 Максимальная частота 200 МГц

▲Трикор DSP Управление функция

▲Память программы: высота 4 Мб на чипе

▲Память данных:472KB локальных данных Оперативная память

▲2×CAN интерфейс связи,Драйвер накопителя на лентеTLE6250GV33ВозможноTJA1051T/3

▲1×ЛинИнтерфейс связи, драйвер накопителя на лентеTLE7259-2GE

▲1× rs232коммуникационный интерфейс (плата loadingUSBSerial portTTLlevel, может использоваться для загрузки программ и мониторинга серийных данных)

▲1×SPIInterface E2PROM хранения AT25128

▲2 × потенциометр, для проверки модуля ADC пленки

▲2 × ключ, проверка функции цифрового ввода

▲8 × светодиодный индикатор, используется для теста на лошади

▲1 * активный зуммер

▲2 ×(2*20 P)Pin внешний дополнительный порт1×(2*38 P)Внешний порт расширения иглы (всеВвода-вывода \ AD)

▲1 ×(2*20 P)Внешний порт расширения для иглы (интерфейс управления роторного трансформатора)

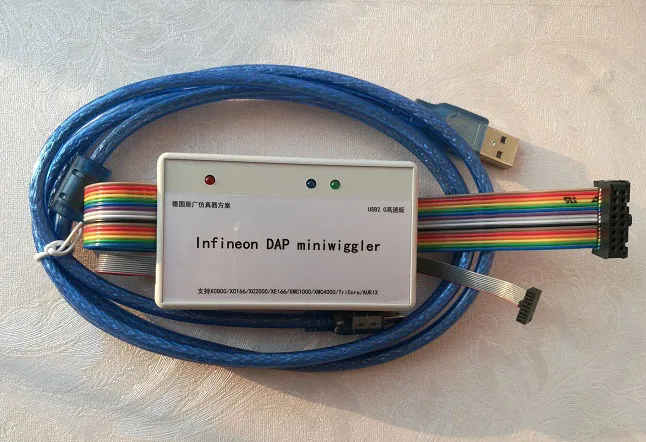

▲JTAGSimulation интерфейс отладки

▲DAPSimulation интерфейс отладки

▲1×5 VМощность индикаторная лампа,1×3,3 VМощность индикаторная лампа,1×1,3 VМощность индикаторная лампа

▲Интеллигентая (ый) Мощность чипTLE7368-3E (Часы с аппаратным и низким энергопотреблением)

▲8Бит поворотный переключатель(TC275 Режим запуска конфигурации)

▲Мощность вход6~ 40 V

3. TC275 V2Development Board список отгрузки

▲ TC275 V2Development доска

▲ Корпус: мини-usb A line, 10Root цвет макета

▲ Корпус: 12 VOne адаптер питания

Inciданные о развитии (SkyDrive)

TC275 V2Development Board Data1 (сфотографируйте пароль диска)

TC275Development Board Data2 (подтверждение получения-это единственный способ предоставить сеткуСсылка Пароль, надеюсь, что пользователь поймет, схемы и исходные процедуры могут быть повторены)
