1 обзор макетной платы

Начинающие могут пройти через throughInfineon TC1767Development Board предоставляет инструкции для использования, и вводные процедуры, можно понять в деталях функции TC1767, принцип и рабочие характеристики, пошаговое обучение и мастерство TC1767 по и технологии разработки оборудования, ускорьте свой собственный процесс разработки. детали следующим образом:

1 макетная плата

Evaluation TC1767 оценочная плата, по умолчанию MCUSAK-TC1767F-256F133HR AD

▲ Корпус:Высококачественная усиленная лента магнитная ring1.5rice Mini-USBСоединительная линия10 Высококачественная Цветовая компоновка корней

2 данные (SkyDrive)

Разработка программного обеспечения

▲ Infineon нижнее белье в стиле бренда DAvE V2.2r2

▲ Infineon-Memtool-DT-v04_73-EN

▲ TASKING_TriCore-VX_v3.4r1 (демонстрация)

▲ Макетная плата данных

Diagram схема схемы (формат PDF)

▲ Макетная плата обычные

▲ Б/у по развитию плата с микросхемами руководство по чипу

▲ Руководство пользователя, руководство пользователя и т. Д.

3 дополнительных аксессуаров

Simulator мини Wiggler симулятор (Это нужно только купить макетную плату в нашем магазине, а затем имитатор. 200element)

Для дополнительных тренажеров, пожалуйста, нажмите -->Мини WigglerSimulator ссылка

2 TC1767 введение в оценочную панель

TC1767 макетная плата используется для обучения разработчика TC1767 программное обеспечение и технология разработки оборудования. Оценка микроуправляемости

Энергетическая независимая плата, она позволяет вам проверить TC1767 вы можете удовлетворить ваши цели приложения?, заранее ваш ответ

Изготовление с печатной платой, разработка программного обеспечения, ускорение процесса разработки продукта.

TC1767 оценочная плата по умолчанию MCU тип является SAK-TC1767F-256F133HR AD.

On-chip resources и периферийные схемы на печатных платах, да, да. TC1782 проверка основных периферийных устройств

Слишком 4 отдельных 2*20 P Расширенный интерфейс JP1 ~ JP4 DuPont линии, пользователи могут проектировать свои собственные периферийные схемы., проверка TC1767

Другое функции 。

TC1767 совет по разработке имеет следующие средства:

Full 133 МГц полная скорость TC1767

▲ Память программы:

2 Mbyte On-chip program FLASH (PFLASH)

16 Kbyte Временная Память ram (SP ram)

16 Kbyte guide rom (B rom)

▲ Память данных

68 Кбайт локальный ОЗУ данных (LD ram)

64 кбайт флэш-память данных (DFLASH)

22 × Интерфейс связи,Два roadscanunior ленточный драйвер TJA1051, прост в использовании

Communication 1×интерфейс связи RS232 (Плата загрузки USB Последовательный порт TTL уровень, Можно использовать для загрузки программ и мониторинга серийных данных)

▲ 1×SPI ИнтерфейсE2PROM лента памяти AT25128

▲2×potentiometer, Для проверки модуля ADC пленки

▲4×Key, Проверка функции цифрового ввода

▲8×LED Световой индикатор, Используется для теста на лошадь

▲4 × (2*20 P) Внешний порт расширения иглы(Все IO \ AD)

▲ JTAG интерфейс отладки

▲ 1 × 5 В индикатор питания, 1 × 3,3 В индикатор питания

Power LDO чип питания LM1117

▲ DC5V Мощность вход

3. TC1767Development Board список отгрузки

▲ TC1767Development доска

▲Высококачественная усиленная лента магнитная ring1.5rice Mini-USBСоединительная линия

▲10 Высококачественная Цветовая компоновка корней

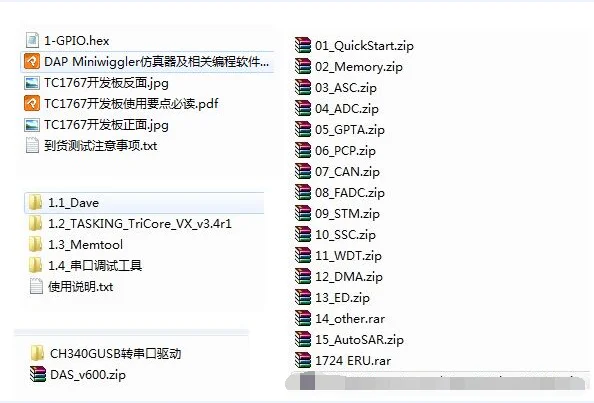

Inciданные о развитии (SkyDrive)

TC1767Development Board Data1 (сфотографируйте пароль диска)

TC1767Development Board Data2 (подтверждение квитанции-это единственный способ предоставить пароль сетевого диска., надеемся, что пользователь поймет, схемы и исходные процедуры будут повторены)

·Основные процедуры являются

·GPIO конский фонарь эксперименты, STMTimer эксперимент, ADCTiming Read Конвертация, CAN-коммуникационный эксперимент, серийные коммуникационные эксперименты, SPI EEPROMExperiment, form форма, ltформа, LTCFrequency duty cycleDCMMeasurement эксперимент, gicment
