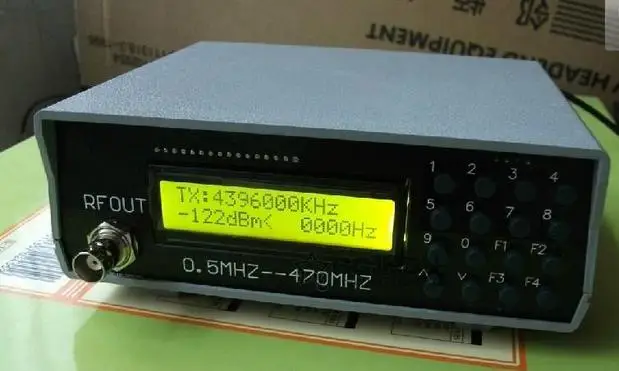

Межфоновый тест чувствительности с выходом Subtone радиочастотный источник сигнала для тестирования чувствительности приемника домофона

Сравнение точности между источником сигнала и профессиональным комплексным обзором в основном является одинаковым. очень высокая точность 。 testable Реальная Чувствительность приема Interphone единицы измерения arebm чувствительность общего Handstand-120DBMto-130DBM чем больше чувствительность к отрицательным числам, тем выше чувствительность. источник сигнала не может входить мощность.Во время тестирования абсолютно не рекомендуется нажимать клавишу внутренней связи. (самораспределительный источник питания 8в-12ввнутренний, положительная и отрицательная полярность источника питания)

Метод испытаний

Во время испытания частота входного сигнала на рация устанавливается to-100DBOr любого номера. возможности Interphone имеют аудиовыход, тогда интенсивность выходного сигнала уменьшается. например, Мы здесь. -120DBI только что получил звуковой сигнал рации, но было шумно. аудиосигнал просто прослушивает выход. -120 dbчисловое значение-чувствительность приемника Для переносного приемо-передатчика. 。

Специализированный быть использован для отладки FM Interphone

Частота 0,5 м --- 470 м

Интенсивность сигнала-70 -- 132dBm

Встроенный 800 HzAudio модуляции

Новая модель добавляет аналоговую субзвуковую цифровую звуковую функцию.

Используйте 8--12VDC блок питания frequency7digit

Например: 439,6000 МГц display4396000кгц

Интенсивность сигнала-70 -- 132 dBmeffective другие значения не соответствуют
Звуковая модуляция является только about800hzдругие значения являются неверными

Источник сигнала Описание

Обратите внимание, что когда источник сигнала подключен к внутренней связи, домофон не может быть помещен в передающее состояние, в противном случае источник сигнала будет поврежден.
Левая сторона первой линии частоты (0,5-470 м), тон правой модуляции (1-3 K)
Левая сторона второй линии Subaudio (50,0-280,0 hzпроизвольные аналоговые subtones и 105group number subtone) правая Выходная мощность (-70 ---131dBm)
Цифровой ключ: прямой вход для элемента наведения курсора
Кнопки вверх и вниз: пошаговая Регулировка курсора, указывающего на значение элемента
F1key: направление курсора
F2key: Backspace
F3key: функция al ключи курсор, указывающий Переключатель цикла элемента, например: Когда курсор указывает на модулированный тон, функция ключа-это циклический тон модуляции переключателя.
F4key: выход радиочастотного сигнала циклического переключателя
Настройки аналогового подтона: прямой вход Subaudio point4digit не enough4Anterior дополнение «0» пример: 88,8 Hzinput 0, 8, 8, 8, 5
Теперь, если вы используете кнопки вверх и вниз, чтобы настроить его, это будет как фоллоу.
0, 0, 0, 0, затем отрегулируйте его от первого стандартного подтона с верхним и нижним кейсом. 67hzstart регулировка.
Настройки цифрового подтона: вход 3 цифровой код подтона нажмите на F3 example023 вход first0, 2, 3, затем нажмите F3 Настройка была успешно.,
Pressf2клавиши могут быть в цифровом sub-tones.IandNInterchange, отрегулируйте верхние и нижние клавиши будут ин105дополнением и вычитанием в подтонах групповых чисел.
Ввод значения модуляции и эквивалента Subtone0 для закрытия.
