SR_FRS_1WU (1 Вт/400 м-480 м) беспроводной интерком модуль беспроводной передачи данных

SR_FRS_1WU

UHF/400 M-480 MHZ

Дальний беспроводной модуль внутренней связи, беспроводной модуль передачи данных, модуль приемопередатчика домофона

1. Модуль и поддерживающая демонстрационная плата

Спецификация модуля 1,1 и протокол последовательной связи адрес загрузки:

1,2 поддержка демонстрационная плата

Этот модуль не может использоваться напрямую., основные схемы должны быть настроены на периферийных цепях (смещение микрофона, усилитель звука);

Радиочастотные чипы более чувствительны к проводке, рекомендуется, чтобы производительность модулей не была проверена летящими линиями., могут быть некоторые странные ошибки.;

Друзья, предлагающие сначала использовать наш модуль, выберите, чтобы купить доска для презентации нашей компании; пожалуйста, посмотрите его в Taobao магазине нашей компании.:

FRS_DEMO_A :(ChoiceSR_FRS_1WU модель)

Минимальная система, без микрокомпьютера с одним чипом, параметры по умолчанию; резервный интерфейс разработки; параметры, заданные компьютером, не могут быть сохранены при отключении питания;

FRS_DEMO_B :(ChoiceSR_FRS_1WUModel)

16 вариантов канала, голосовой номер, зарядка литиевой батареи, переключатель голосового управления, внутренние и внешние источники звука являются опционными, параметры могут пройти через настройки интерфейса USB, параметрическое отключение питания;

Резерв набора интерфейсов разработки;

FRS_DEMO_D :(ChoiceSR_FRS_1WUModel)

ЖК-дисплей, 16 каналов, цифровая клавиатура, все параметры можно установить быстро с помощью этой машины., Параметры могут быть сохранены при отключении питания;

2. Краткое введение к функции модуля

2,1 резюме

SR_FRS_1WU (400 M-480 M) это экономически эффективный беспроводной голосовой домофон на большие расстояния и модуль передачи данных; мощность радиочастотной передачи 0,1 Вт/0,5 Вт. встроенный высокопроизводительный радиочастотный чип трансивера, микроконтроллеры и радиочастотные усилители мощности. внешние контроллеры могут быть запрограммированы через стандартные асинхронные последовательные интерфейсы (RS232) связь для установки рабочих параметров Модуль и управление трансивером и приемником всего модуля. температура дополнительная Хрустальная вибрация, высокая стабильность частоты. продукт является взрослым, стабильным и надежным, изысканным и тонким мастерством, высокой интеграцией, модулю нужна только внешняя антенна. микрон усилитель мощности голоса может образовать полную рация или цифровое радио.

Не only38pervidualctcssanalog subaudio, есть еще что-то, что больше не has.83dividualcdcssdigital Subaudio для расширенного канала.

Этот модуль walkie-talkie также имеет передачу данных/функцию отправки короткого сообщения, он может передавать большую часть в один раз. 70 байт, он может быть использован в применениях, требующих дистанционного управления и небольшой передачи данных.

2,2 введение к характеристикам и функциям модулей

Технология демодуляции FM, основанная на технологии цифровой обработки сигнала; Частотный диапазон: 400 м ~ 480 МГц; Частотный шаг опционально: 5 к/6,25 к/12,5 к/25 к; Выходная мощность rf: 1 Вт/0,5 Вт опционально Функция голосового шифрования (частота Scrambling) (выбор 8 видов) Короткая функция messageSMSTransceiver, скорость rate9600baud; Встроенный-inCTCSS (38 группа), CDCSS (83 группа) кодирование и декодирование; Автоматически deafening функция; Функция блокировки волос; Цифровой объем (1-8 уровень) регулируется; Функция ручного вызова с голосовым управлением (0-8level) регулируется; Уровень шума (0-9уровень) регулируется; Программное обеспечение с регулируемой чувствительностью (1-8 уровень) Высокая чувствительность приема:-122dBm; Режим сна сверхнизкой мощности (0.1uA); Диапазон напряжения: 3,3 ~ 5,0 в Ультра-маленький размер: 18*35*3,2 мм; Расстояние связи: открытая terrain3-5kilometre, городская district1-3kilometre;Расстояние связи зависит от многих факторов, только для справки! Область применения:

Портативное переговорное устройство и система подкачки;

Беспроводная передача данных;

Новый дизайн мобильного телефона и других продуктов, встроенных в функцию Interphone.

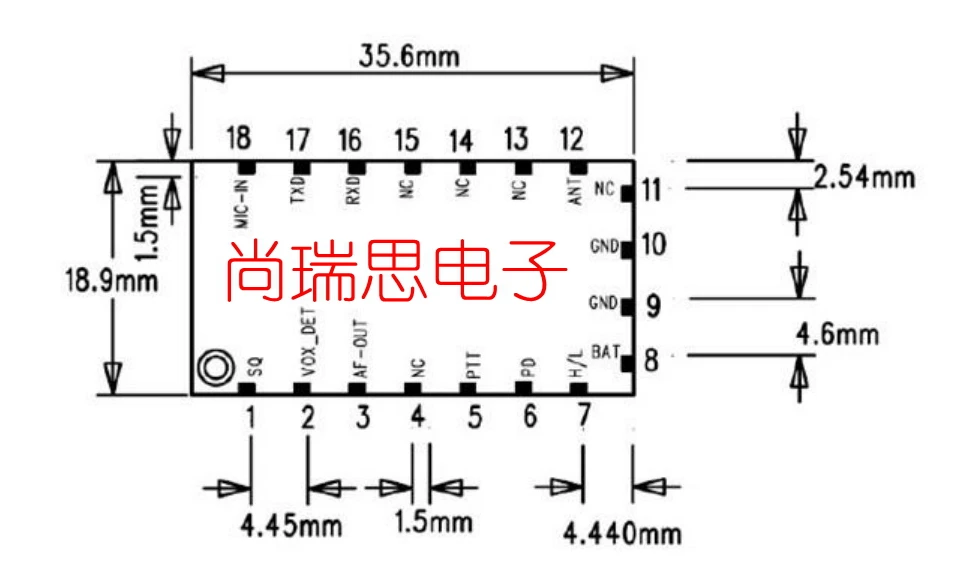

3. Введение размера модуля и функции Pin

3,1 Введение функции pin

3,2 уведомления для применения модуля

1) Условия работы:

PD: должен быть подключен к высокому уровню, в противном случае не работать;

Источник питания: 3,3-5,0/1A; но не рекомендуется работать here.3.6V далее, влияет на мощность передачи;

Предложение 3,7-4,5 в, рекомендуемый источник питания литиевой батареи;

2) между модулями и модулями, условия нормального общения между модулями и рации

Ту же частоту;

Настройки подаудио одинаковые;

3) на расстоянии связи

Расстояние связи зависит от многих факторов:

Мощность излучения Чувствительность приема Антенна и короткого замыкания в комплекте Использование окружающей среды (погода, укрытие, высота и т. Д.)

Когда расстояние значительно короткое, пожалуйста, свяжитесь с нами;

4) Подключение микрофона

Старайтесь не использовать Летающий провод, короткий путь;

5) Подключение межтелефонного переключателя

Старайтесь не использовать Летающий провод, короткий путь;

6) aboutPCB проводки

Шероховатость подключение питания; Радиочастотная чувствительность к наземной проволочной трассировке, требуется большая площадь тротуарной плитки., множественные заземления через отверстия, не различаются между числами, имитируются; Старайтесь не использовать небольшие сигнальные линии под модулем; Линия от модульной антенны до антенный пьедестал не должна быть слишком тонкой, слишком длинной; по возможности Избегайте использования радиочастотных линий как можно больше;
