RS485 коллекционная карточка Многоканальная система 25-канала ADC, 4-20mA тока и Напряжение аналоговый переключатель MODBUS

Карта интерфейса сбора данных WHP2P0R имеет 25 аналоговых входов, может непосредственно использоваться как 25 входов переключателей, 2 NPN транзисторный переключатель выход, интегральное напряжение калибровочной цепи и Температурный датчик, связь принимает интерфейс RS485, использовать протокол MODBUS, напряжение питания 9 ~ 24 В. Карта приобретения имеет хорошую стабильность, высокую производительность и мощные функции. Он может широко использоваться в промышленных системах контроля процесса и лабораторных системах сбора данных, и может быть подключен к ПЛК, текстовому дисплею, по конфигурации и т. Д.

1,2, характеристики
1) 25 аналоговых входов, используя 12bit разрешение ADC, скорость внутреннего преобразования до 1 мвыборок, диапазон входного сигнала по умолчанию 0-20 мА, 0-5 В, подходит для большинства промышленных датчиков и передатчиков. Сильная защита от помех, перенапряжения и перегрузки по току, с радиоуправляемой фильтрацией. (Количество может быть изменено на 0-10 В, 0-15 в, 0-20 в, 0-30 в и другие смешанные входные диапазоны бесплатно)

2) Интегрируйте датчик температуры и цепь калибровки напряжения для сбора и сбора данных в любое время для контроля температуры рабочей среды в режиме реального времени.

3) 25-четырехканальный аналоговый ввод может непосредственно использоваться в качестве цифрового ввода без настройки.

4) 2-х канальный биполярный транзистор импульсный выход с максимальной нагрузкой 36VDC/500mA.

5) интерфейс связи RS485, используя 485 чип, импортированный из TI компании, интегрированная телевизионная трубка в чипе, может предотвратить атмосферное перенапряжение тока 400 Вт, интегрированная ± 15кВ ГБМ Электростатическая разрядная схема, ± 8кв схема контактного разряда, ± 15 кВ воздушный зазор разрядная схема имеет гораздо более высокую производительность, чем обычный чип MAX485. Кроме того, к плате добавляется схема фильтра против помех, что значительно повышает стабильность шины 485, которая подходит для различных сложных приложений окружающей среды.

6) принимает MODBUS-RTU протокол, который имеет широкий диапазон применения и легко соединяется с другим оборудованием, таким как PLC, текстовый дисплей, программное обеспечение конфигурации и т. Д. он имеет функцию автоматической обработки команд ошибок и полностью решить проблему неправильной работы.

7) связь может изменить адрес раба и скорость передачи по, и имеет функцию сброса оборудования заводской настройки.

8) Он принимает промышленный высокоскоростной микропроцессор, который работает быстро и стабильно. Он имеет внутренний контроль, чтобы предотвратить сбои и предотвратить программы от бега.

9) 9-24 в широкий диапазон напряжения питания с защитой от обратного подключения.

10) для шифрования, каждая карта имеет уникальный неизменный 16-байт серийный номер уникальным идентификатором для видеозахвата. Еще 16 байтов пространства для хранения можно считывать и записывать, потеря питания не теряется, пользователи могут хранить простую информацию.

11) для повышения стабильности многие меры защиты и защиты от помех были сделаны из оборудования и программного обеспечения. С точки зрения программного обеспечения, программа оптимизации проводила тщательный и сложный тест. При любой скорости передачи данных случайный код или команда ошибок непрерывно отправляется в течение десяти минут. Нет операции, и после того, как передача была остановлена, правильная команда немедленно отправляется, и работа полностью нормальная!

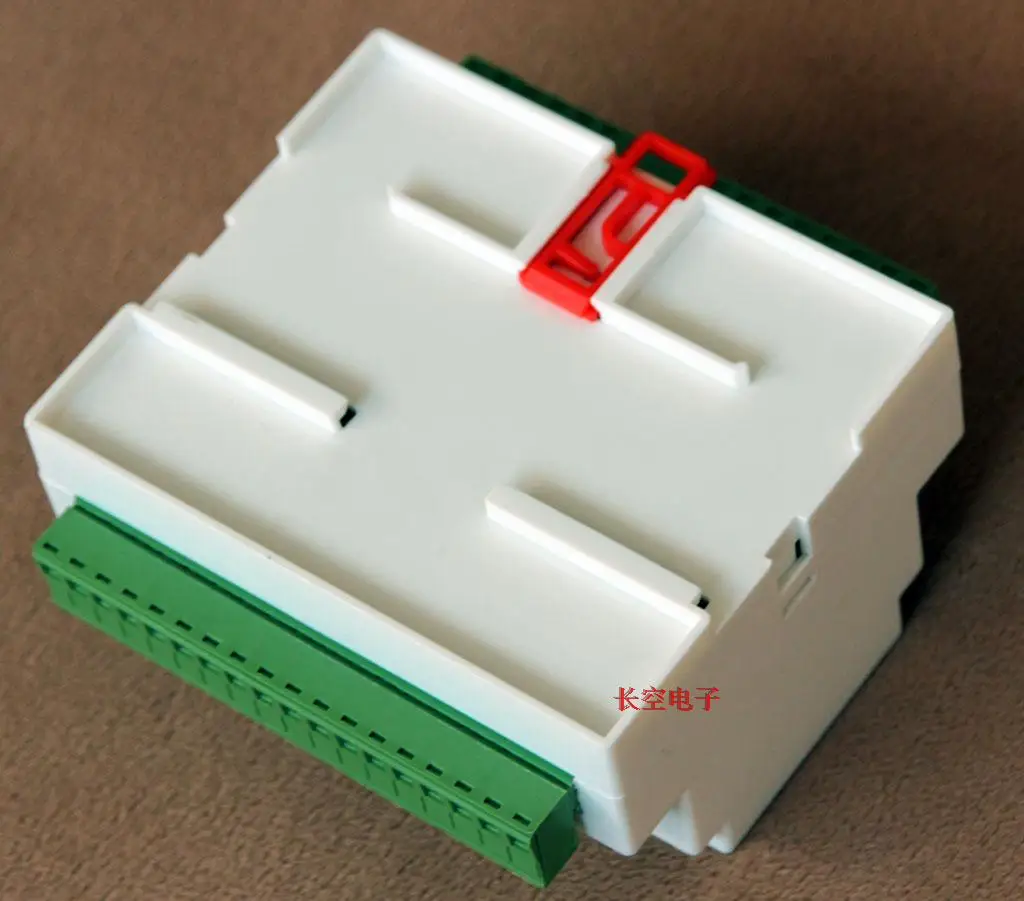

Размер корпуса

Размеры:

Pin назначение:

Типичная схема подключения:
