[WHUSR] FT232/USB в последовательный RS232/485/ttl три в одном конвертер, Оптическая изоляция
Описание
WHUSR-изолированный промышленный трехв-1 usb-адаптер для последовательного подключения. Последовательный порт имеет три уровня: RS232, RS485, TTL232, который удовлетворяет потребности различных индустрий, и имеет изолированный выход 5 V для использования с небольшими модулями питания. Адаптер предназначен для уточнения промышленных стандартов и снабжен топовыми импортированные фишки. Выход изолирован от usb-порта питания, защищая компьютер от разбивания, а не синего экрана, и выходной интерфейс защищен. Он может быть стабильно и надежно управляется в течение длительного времени, и решить проблему, что обычный USB к последовательному порту должен быть подключен и вставлен один раз в течение определенного периода времени.
1. Usb-чип принимает самый стабильный чип FT232RL, импортированный из Великобритании FTDI.
2. Интерфейс связи RS485 Принимает Американский импортированный чип 485 от TI, и имеет телевизионная трубка внутри. Мы добавили телевизионная трубка снаружи, с самовосстанавливающимся предохранителем, тройной защитой, стабильной и надежной.
3. RS232 принимает оригинальный чип Максима, и выход имеет телевизионная трубка защиты, анти-статические и высокий импульс напряжения помех.
4. Выходной чип питания изолирован от источника питания USB, чтобы предотвратить внешние помехи на компьютер и гарантировать, что чип USB работает в хорошей среде.
5. Данные изолированы высокоскоростным оптроном с 10 Мбит/с, и изоляция Выдерживает напряжение 2,5 кв, обеспечивая, что каждый бит не поврежден.
6. Скорость передачи данных составляет от 300 до 1 м, что превышает 115200.

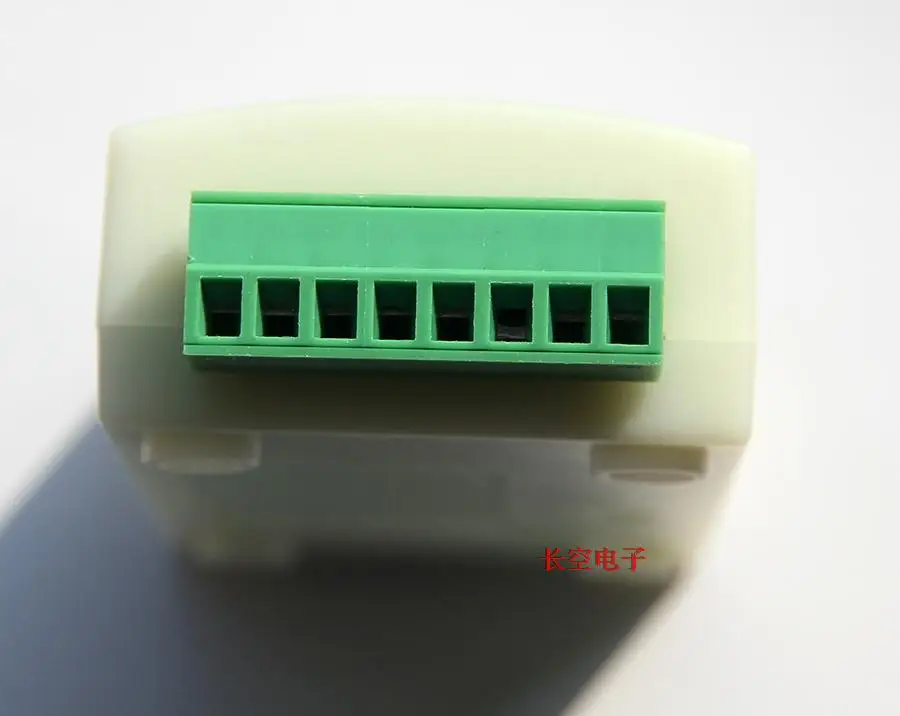

7. Плагин 3,81 pitch удобен для быстрого подключения.
![[WHUSR] FT232/USB в последовательный RS232/485/ttl три в одном конвертер, Оптическая изоляция](https://ae01.alicdn.com/kf/Hf9d65bd379c74964a55dc9ae7e84e7a2w.jpg)
![[WHUSR] FT232/USB в последовательный RS232/485/ttl три в одном конвертер, Оптическая изоляция](https://ae01.alicdn.com/kf/Hcc67e4171d594ce5a0b836bc04b6efcfz.jpg)
![[WHUSR] FT232/USB в последовательный RS232/485/ttl три в одном конвертер, Оптическая изоляция](https://ae01.alicdn.com/kf/H6005e19bc195484daeaa3e855d76b774X.jpg)
Таблица описания функции Pin и индикатора
| Pin-кодНазвание | Функциональное описание |
| A/D + | RS485-A |
| B/D- | RS485-B |
| 5 V | 5 VВыходная мощность положительной клемме |
| TTL-TX | TtlУровень передатчик и приемник данных |
| TTL-RX | TtlУровень приемник данных |
| GND | 5 VМощность Выход отрицательный |
| 232TX | RS232Уровень передатчик и приемник данных |
| 232RX | RS232Уровень приемник данных |
| USB | USBЛиния передачи данных Интерфейс |
| ПитаниеPOW | USBИндикатор питания, осветить |
| ВыходТСД | Указатель передачи данных, вспышка при отправке данных, не яркая, когда не отправлена |
| Входной сигналRXD | Индикатор приема данных, вспышка при получении данных, не яркая, когда не получена |
Краткое описание электрических характеристик и параметров панели приведено в таблице ниже.:
| Имя параметра | Значения параметров | Тесты условия |
| USBКонец | ||
| USB | USB2.0 | |
| USBНапряжение | 4,5 ~ 5,5 В | Без нагрузки |
| USBЧип скорость передачи данных | 300bps ~ 3 Мбит/с | |
| Карантин | ||
| Изолированное напряжение источника питания | 3kV | |
| Photocoupler изоляции Напряжение | 2.5kV | |
| Photocoupler скорость | 0 ~ 10 Мбит/с | |
| Выход | ||
| RS232Выходное напряжение качели | ±5V ~±15В | |
| RS232Вход Выдерживаемое Напряжение | ±15В | |
| RS232Скорость передачи данных | 300bps ~ 200 кбит/с | |
| RS485Скорость передачи данных | 300bps ~ 250 кбит/с | |
| Другое | ||
| Размер | 70 × 45 × 23,8 мм | |
| Рабочая температура | -40 ~ 85℃ | |
| Влажность окружающего воздуха | 20 ~ 95%(Без конденсации) | |
