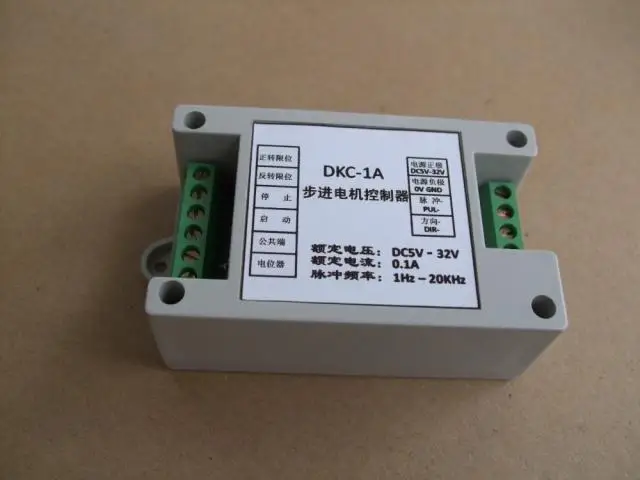

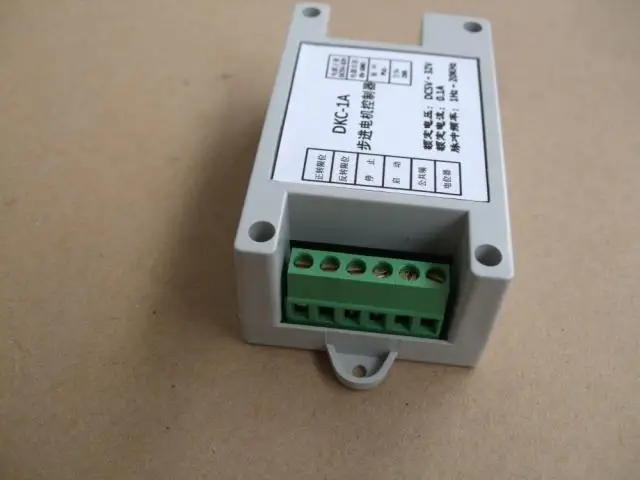

Промышленный DKC-1A контроллер шагового двигателя импульсный генератор servotentiometer скорость регулирования вперед и назад контроль

Вышеуказанное видео является старой версией контроллера. Now теперь это обновленный вид. function функция точно такая же. http:/v.youku.com/v_show/id_XMzAyNjM3MTE2.html

DKC-1AandDKC-1BDifferences:

DKC-1BUpgraded версия, дополнительные функции включают

1. Функция задержки, 2 остановки немедленно/замедление стоп, 3 одной/двойной функции контроля скорости, 4 работы обратно в исходное

Контроллер промышленный контроллер шагового двигателя. Не длине голой plateDIYComparable плата управления 。 пыль, загрязнение нефтью, даже случайно открытые ведет представляют угрозу для безопасной и надежной работы контроллера в любое удобное для Вас время. 。

Контроллер разработан Shanghai Yibiao Automation technology co., Ltd., полностью независимый R & D и дизайн, оригинальный шаговый двигатель Предустановленная функция контроля скорости с помощью импортного высокоскоростного чипа, метод комбинирования программного обеспечения и Оборудование используется для обеспечения супер анти-помех производительности контроллера. В то же время с защитой от обратного подключения, защитой от перенапряжения, защитой от перегрузки по току, абсолютно гарантируем безопасную работу контроллера в различных суровых заводских условиях. применениеНазад и вперед управление движением шагового двигателя контролируется ударный переключатель, контроль скорости

Функциональные модели включают в себя:

1: автоматический режим круговой поездки

2: Одноместный режим круговой поездки

3: Одиночный Режим триггера

4: режим точки

Контрольное приложение I: (автоматический режим круговой поездки)

1Оборудование находится в ____________АТочку иBКруговая операция между точками

Когда оборудование включено, внешний триггер начатьФункция, оборудование работает доАТочка положительные вращения пределаПосле, автоматическая инверсияBСпотПосле отмены предела,Это Бег кАТочка, такая круговая операция. До тех пор, пока триггер не остановит двигатель от бега.

Параметр Настройки:

1Настройка SW1 = OFF, SW2 = OFF(Автоматический режим круговой поездки)

2. Бортовое регулирование скоростиИли внешний потенциометр,Отрегулируйте правильную скорость.

Контрольное Приложение II: (режим одиночного триггера)

1Техника б/уАУказыватьBОстановка после точки. Перезагрузите устройство от точки toAPoint Stop.

Когда оборудование включено, внешний триггер начатьФункция, от оборудования до отАСпотУстановите, когда оборудование бежитBТочка положительные вращения пределаПосле, оборудование перестанет работать, если оно начинается снова, оборудование из точки запускаАПосле точки, остановка оборудования. ЗапускA-> B остановка, запуск B-> A стоп-процесс движения. Остановите двигатель немедленно, если срабатывает во время работы оборудования.

Параметр Настройки:

1Настройка SW1 = OFF, SW2 = вкл (Режим одиночного триггера)

2. Бортовое регулирование скоростиИли внешний потенциометр,Отрегулируйте правильную скорость.

Контрольное Приложение III: (Одноместный режим круговой поездки)

1Техника б/уАУказыватьBВозврат toAPoint единый 。

Когда оборудование включено, внешний триггер начатьФункция, от оборудования до отАСпотУстановите, когда оборудование бежитBТочка положительные вращения пределаПосле, обратная роторная работа оборудования, когда прибытиеАПосле точки, остановки двигателя. Завершите один раз

A-> B-> AMotion process. Немедленно Остановите двигатель, если он срабатывает во время работы оборудования.

Параметр Настройки:

1Настройка SW1 = вкл, SW2 = OFF (Одноместный режим круговой поездки)

2. Бортовое регулирование скоростиИли внешний потенциометр,Отрегулируйте правильную скорость.

Контрольное приложение IV: (точечный режим)

1Полный и внешний переключатель контроллер запуска и остановки, положительная инверсия 。

Когда оборудование включено, вперед работает нижний уровень двигателя для ввода стартера,

Отвод нижнего уровня, остановка двигателя.

Обратная работа нижнего уровня двигателя для остановки входного сигнала,

Отвод нижнего уровня, остановка двигателя.

Параметр Настройки:

1Настройка SW1 = вкл, SW2 = вкл (Режим точки)

2. Плата регулирования скоростиИли внешний потенциометр,Отрегулируйте правильную скорость.

'
