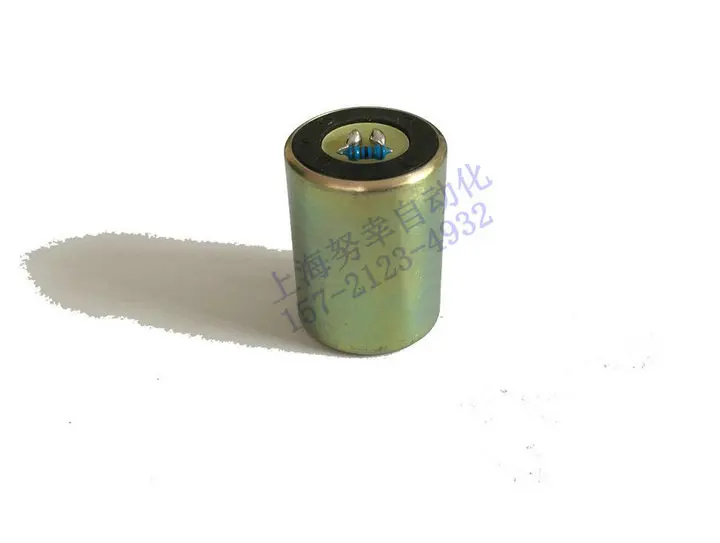

Датчик вибрации детектор пассивный выход микровибрационный зонд контроль нарезания

Примечания:

Пожалуйста, обратите внимание на необходимую чувствительность при покупке, так как: 20 мВ/мм/с

NX-801DVibration детектор

Принцип работы:

Если Проводник режет магнитную линию силы, он генерирует электромагнитную силу, пропорциональную вибрации его движения. вибрационные детекторы работают над этим методом. карта in1in, листовая пружина, скелет катушки и катушка являются инерционной системой., если выше своей естественной частоты, нет движения катушки в относительной Пространство, датчик жестко фиксируется на шасси. таким образом, вибрация магнита и корпуса в точности одинаковая. это эквивалентно движению магнита в катушке. поэтому сигнал напряжения, пропорциональный вибросигналу, генерируется в катушке.

Область применения:

Эта серия датчиков может быть использована в промышленной области.、 Механический полИ инженерия, подходит для включения уровня, взрывоопасных смесей мест соответствующих температурных групп, подходит дляВибрационное обнаружение различных видов。

Технические параметры:

Дух чувствительной степени:20МВ/мм/с、30 мВ/мм/с, 50 мВ/мм/с(По желанию)

Примечания:Мм/sYes, скорость вибрации (интенсивность вибрации)

Частые рабочие характеристики: 10 Гц ~ 1 кГц

Форма выходного сигнала: Приблизительная Синусоидальная волна(Следующая цифра)

Физическая форма волны показана ниже.:

Режим работы: двухпроводная система (пассивная,Нет необходимости в внешнем источнике питания, выход синусоидального волнового сигнала пропорционально вибрации)

Естественная частота: 80Hz±5%

Потеря действительно: ≤0. 2% условия тестирования = 12 Гц Вибрация 1.8cm/s. p-p

Сопротивление Ni чем: 0,6 ±0. 05

Рабочая температура:-30 ℃ ~ 100 ℃;-30℃ ~200℃(Высокотемпературный тип, требует настройки)

Форма Размер: диаметр26 мм; height33mm

Большое количество: 350 г

Форма Размер: диаметр26 мм; высота 33 мм (следующая фигура)

Установка и проводка:

1.Установка инструкции

Внешний корпус, приспособление, уплотнительный клей, прилипание и другие способы крепления

2.Инструкции по подключению

Terminal1:Сигнал+

Terminal2:Сигнал-

'
