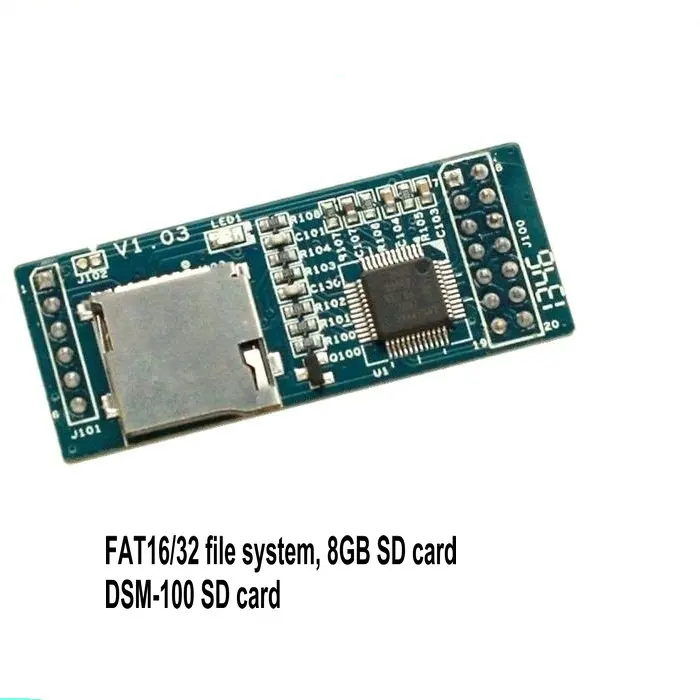

Модуль sd-карты модуль чтения и записи FAT32 файл системы MCU запись файл совместим с Arduino
Цена: $14.09
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
DSM-100 SDCard модуль чтения и записи файлов, IntegrateFAT16/32 файл системы, SupportSDCard емкость является highest8GB, это идеальное решение для создания большой емкости хранения с помощью одного чипа компьютера.
Модуль adoptionspiдоступ интерфейс, одночиповый микрокомпьютер проходит через интерфейс считывает и записывает файлы карт напрямую., не нужно беспокоиться о файлах и драйвере SDCARD, это может значительно уменьшить время разработки продукта. нет. интерфейс SPI MCU, обычный может быть usedIO интерфейс имитации spitiming и взаимодействие модуля.
Provide8051вторичный пакет разработки и комплект разработки одночипового микрокомпьютера серии, комплект разработки предоставляет файловые системы управления командной линией, использование r может войти в команду, чтобы продолжить. формат SDCard, оставшаяся емкость в картах запроса, управление каталогов, управление файлами, чтение и запись документов и другие операции. вторичный комплект разработки имеет специальные коды источника для различных методов работы., используйте rs может использовать его напрямую.
Модули также могут использоваться в других встроенных средах, кроме MCU.
【Наименование characteristics】
● Широко совместим со всеми картами kindsSDcard, в том числе с protocol compatiblemccard sumTFcard.
● Используйте FAT16/32 файловые системы, емкость SDCard до 8G байт, andWINDOWS, linuxтакие основные операционные системы широко совместимы
● Поддержка форматирования карт, емкость карты запроса, оставление места для карты запроса и другие операции управления картами.
● Поддержка новых каталогов, удаление каталогов, введите каталог, обратно в корневой каталог и другие операции управления каталогов.
● Поддержка Новых файлов, удаление файлов, чтение файлов, запись документов, расположение файлов, очистка файлов и другие операции файлов.
● Поддержка длинных файлов, самый длинный каталог и названия файлов are26A character
● Spithe самая высокая скорость интерфейса доступа доступна 5M bps/s. С самой высокой скоростью, чтение файлов со скоростью 0150 кб/сек, Запись файлов со скоростью 0100 кб/сек.
● Одиночное напряжение 3.3vблок питания (2 в ~ 3,6 В), чтение и запись карта времени энергопотребление не превышает 100 мВт, энергопотребление в режиме ожидания не превышает 50 мВт.
● Диапазон рабочей температуры-40 ℃ ~ + 85 ℃.
【Pin description】
| Pin-код | Именной | Направление | Функциональное описание |
| 1 | RST # | Входной сигнал | Модуль сброс |
| 2 | SD_DO | Выход | Выход данных расширенной карты памяти |
| 3 | SD_DET | Входной сигнал | Обнаружение вставки расширенной карты памяти |
| 4 | SD_CLK | Выход | Часы расширенной карты памяти |
| 5 | SD_DI | Входной сигнал | Ввод данных расширенной карты памяти |
| 6 | SD_CS | Выход | Выбор карты сигнала внешней карты памяти |
| 7 | V3.3 | Питание | |
| 8 | BZ | Выход | Модуль занят индикация |
| 9 | SCS | Входной сигнал | Spiselect чипов интерфейса связи (модуль isSPISlave оборудования) |
| 10 | NC | Сохраняют | |
| 11 | SCK | Входной сигнал | SPICommunication Интерфейс часы |
| 12 | NC | Сохраняют | |
| 13 | SDI | Входной сигнал | SPICommunication Интерфейс данных Вход |
| 14 | INT # | Выход | Модуль данных готов |
| 15 | ОРС | Выход | SPIData выход интерфейса связи |
| 16 | NC | Сохраняют | |
| 17 | NC | Сохраняют | |
| 18 | NC | Сохраняют | |
| 19 | GND | Питание | |
| 20 | NC | Сохраняют |
【SDCard операции instructions】
| Команда | Название | Объяснить |
| CHECK_EXIST | Модуль обнаружения andSDcard | Тестирование andsdли связь модуля карты является нормальной, SDHas модуль карты был вставлен? SDcard |
| GET_VERSION | Получите номер версии прошивки модуля | Получите номер версии прошивки модуля, обслуживание модулей для производителей. |
| GET_DISK_SIZE | QuerySDCard емкость запрос | Емкость ObtainSDCard и доступная пространственная информация |
| DISK_FORMAT | FormatSDcard | YesSDCard форматирования |
| GET_DIR_FIRST | Запрос первого входа в каталог | Получает первый элемент каталогов в текущий каталог |
| GET_DIR_NEXT | Запрос следующего элемента каталогов | Получите следующий целевой элемент в текущий каталог |
| MAKE_DIR | Создаёт каталоги | Создайте подкаталог под текущий каталог |
| REMOVE_DIR | Удалить каталоги | Удалить подкаталог под текущий каталог |
| ENTER_DIR | Введите каталог | Введите подкаталог под текущий каталог |
| BACK_TO_ROOT | Назад в корневой каталог | Текущий каталог возвращается в корневой каталог |
| MAKE_FILE | Создайте файл | Создайте файл в текущий каталог |
| REMOVE_FILE | Удаление файлов | Удалите файл в текущий каталог |
| FILE_OPEN | Откройте файл | Откройте файл в текущий каталог |
| FILE_CLOSE | Закрыть файлы | Закрыть open file |
| FILE_GET_LEN | Запрос можно открыть файл | Запрос длины открытого файла |
| FILE_READ | Прочитайте содержимое документа | Прочитайте содержимое открытых файлов (считывается непрерывно) |
| FILE_CLEAR | Очистите содержимое документов | Очистите содержимое открытых файлов |
| FILE_APPEND | Дополнительные содержимое документа | Добавить содержимое в конец открытого файла |
| NOTICE_CUR_TIME | Время обновления | Обновление времени модуля в реальном времени |
| FILE_SEEK | Расположение файла | Перемещайте текущее место чтения открытого файла |
【Structure size】
【Development Kit】
Макетный комплект usage8051A типичный микрокомпьютер с одним чипом в серии одночиповых микропроцессоров stc89c52eislement, демонстрация на микроконтроллере с низкой конфигурацией для хранения данных большой емкости.
