Полностью изолированный Однофазный AC умный регулятор напряжения Модуль 15A DTY-H220D15

Некоторые товары должны быть заказаны, срочно нужны клиенты перед заказом, пожалуйста, свяжитесь с нами, есть ли в наличии.

Диапазон применения модуля регулятора напряжения:

Отопление: различные нагревательные печи, оборудование для литья под давлением, Термоформование, текстильное оборудование, инфракрасное Отопление, системы распределения энергии, сушильные системы и т. д.
Двигатель: двигатель вентилятора, двигатель насоса, привод миксера и т. д.
Освещение: уличное освещение, промышленное освещение, сценическое освещение и т. д.
Другое: трансформаторы, индукторы, электросварка, гальваническое покрытие и т. д.

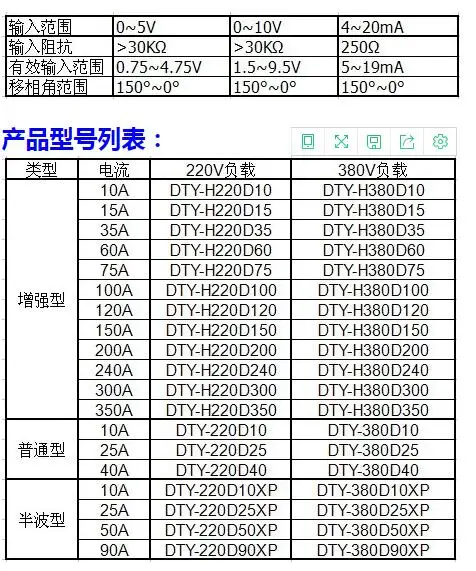

Рабочие параметры продукта:
Наименование товара: полностью изолированный однофазный модуль регулятор напряжения перем. тока (enhanced)
Параметры Модель: DTY-H220D15

Контрольный сигнал: 0-5 В, 0-10 В, 4-20мА мульти-сигнал

Напряжение нагрузки: 220 В

Клиенты, которые впервые используют этот модуль, должны отметить, что этот модуль должен быть оснащен подходящим теплоотводом. Если не ясно, какой тип теплоотвода доступен, пожалуйста, обратитесь к продавцу.

Подробное введение:
1. Обзор продукта: полностью изолированный однофазный регулятор напряжения перем. тока модуль (далее именуемый DTY) является синхронным трансформатором, фазный микросхема вольтметра, фазный сдвиг триггера цепи и выход Тиристор. При изменении контрольного напряжения выход может быть изменен. Триггерный фазовый угол тиристора-это регулирование напряжения однофазного переменного тока. Согласно выходному тиристорному устройству, он разделен на три типа: обычный тип, усиленный тип и полуволновой Тип одного однонаправленный Тиристор. В соответствии с номинальным напряжением однофазного AC нагрузка, он делится на 220 В и 380 В. Этот модуль представляет собой различные контрольные сигналы 0-5 В, 0-10 В и 4-20мА.

Контактный описание:
1. 2.-Это выходной конец, то есть два полюса внутреннего тиристора модуля, а усиленные и общие концы 12 типа не полярны.

3. 4.-является внутренним синхронным трансформатором модуля, разделенным на 220Vac и 380Vac две спецификации: 220Vac Спецификация

Блоки разрешены на решетке с рядом 160-240Vac, и модули спецификации 380Vac позволены быть использованным на 280-
На сетке 420Vac 34 не является полярностью.

5-терминал внутренне генерирует + 10 В напряжение, и только блок питания используется для ручного управления.

6-7 терминалов-0-5 В, 0-10 В контроль входного напряжения.

8-терминал контроль текущей 4-20mA вход.

9-внутренняя поверхность.

Меры предохранения (Возьмите 0-5 в качестве примера, другие контрольные сигналы и так далее)
(1), фаза напряжения, применяемая к нагрузке через 12, и фаза напряжения на 34 клемме должны быть одинаковыми, в противном случае
Из-под контроля. Частота сетки должна быть 50 Гц.
(2) терминал управления должен быть положительным для COM. Если полярность противоположна, выходной терминал не контролируется (полностью открыт или полностью закрыт).
Когда терминал управления меняется от 0-5 В, напряжение на ac нагрузка регулируется от около 10 вольт до максимального значения (отрицательное сопротивление)
В плане). Терминал управления находится в диапазоне 0-0. 8 в, и полностью закрыт слева и справа, и выход модуля надежно выключен;
Клемма управления регулируется от 0,8 В до 4,6 В, то есть угол проводимости а составляет от 175 ° по мере увеличения напряжения управления.
Линейное снижение до 0 °, напряжение на ac нагрузка увеличивается от около 10 вольт до максимума; CON находится на 4,6 В-5 в слева
Справа полностью открытая область, а напряжение на ac нагрузка-максимальное.
(3), модуль DTY не может использоваться для регулирования скорости двигателя, не требуется только однофазные двигатели в вентиляторах и насосах.
Для высоких случаев может использоваться однофазный модуль регулятора напряжения.
(4) три один-регулятор фазового напряжения модули не может быть использовано для регулирования трехфазный нагрузку на трехфазное напряжение.
(5) напряжение изоляции между слабой текущей частью, сильной электрической частью и нижней пластиной модуля больше, чем 2000VAC.
(6) теплотворная способность всего модуля рассчитывается путем умножения фактической силы тока нагрузки на 1,5 Вт. Радиатор может быть выбран из D-105/C-105/B-120/A-150/A-200 серии.
