KCZ2BИнструкции по использованию двухимпульсного регулятора фазового напряжения

KCZ2BYesKCZ2Improved триггер компонент 。 триггер IC с отличной производительностью kc785 триггер импульса прохождения through5 ~ 10 KHZPulse поезд модуляции 。 устройство продлевает петлю напряжения на основе Прототипная плата. & #39; текущий цикл, мягкий старт (пользователи должны, жесткий Запуск также является дополнительным) & #39; Контроль signalPIadjust & #39; ограничение тока настройки, переполнение отключения блокады и другие функции, это значительно улучшает Техническое исполнение Прототипная плата., расширение сферы применения, широко используется в однофазном мостике full-управляемый выпрямитель, тип моста полу-управляемый выпрямитель, полный волновой выпрямления, блок питания, постоянный источник тока, регулирование напряжения переменного тока с односторонним или двусторонним односторонний тиристор, регулирование напряжения двигателя постоянного тока и регулирование скорости в контрольном оборудовании SCR

KCZ2BОн может быть в состоянии замкнутого цикла., он также может работать в состоянии открытого кольца. (Это эквивалентный toKCZ2plate), Пользователь выбирает.

Основные технические показатели: Источник питания: Single-phase220VOr two phase380V Переключение фаз напряжение управления: 0 ~ + 8 В (изменяется в соответствии с различными требованиями) Диапазон сдвига фазы: ≥170 ° Форма импульса триггера: 5 ~ 10 KHZPulse модуляция поезда Выходной триггер импульсный ток: 500мА (максимальный) Выходной триггер импульса спереди: ≤1мкс Обратная связь по напряжению: двумя способами: 1. VFYesGNDInput3VAbout AC/DC отзывы Напряжение 。 self-Скорость генератор в Скорость регулирования Системы (определенный potential7V/1000 очередь/филиал), но пришло время изменить. r56Resistance, удовлетворяющее максимальное значение отзывы 3VRequirements 2 、 прямой отзывы постоянного и переменного тока Напряжение на обоих концах loadV0 + 、 V0-(независимо от +-), через самогенерируемых отзывы VOFEnd receivingVFend, реализации обратная связь по напряжению 。 Текущий Отзывы: Номинальный ток/0.1ACTor75mVShunt Дисбаланс каждого фазового импульса: <± 3O Мягкий старт: 5 S Ограничения тока установка: набор к Номинальный ток при выходе factory1.1Times или так, пользователи могут также установить его сами по себе. (transferP2) Защита от тока: 150% действий при номинальном токе, блокировка импульса триггера сдвига фазы. Действие time10mSAnd держать его выключенным. Включите питание снова после выключения, для того, чтобы войти в рабочее состояние. Стабилизатор напряжения, стабилизированный ток точность: быть лучше than1 % Выходная Изоляция: лучше than2500VAC Размеры: 125 × 138 Монтажное отверстие (φ3. 5) Размер: 112 × 110 Температура окружающей среды:-10 ℃ ~ + 70 ℃

Инструкции:При выходе из фабрики устройство находится в состоянии замкнутого цикла., необходимоJK1Доступ к обратная связь по напряжению на соответствующих терминалах, Отзывы может работать правильно. Если пользователь выбирает рабочее состояние открытого цикла, просто потяните переключательK1Вытащите печатную плату.KCZ2BЭквивалент блокKCZ2Тарелка 。

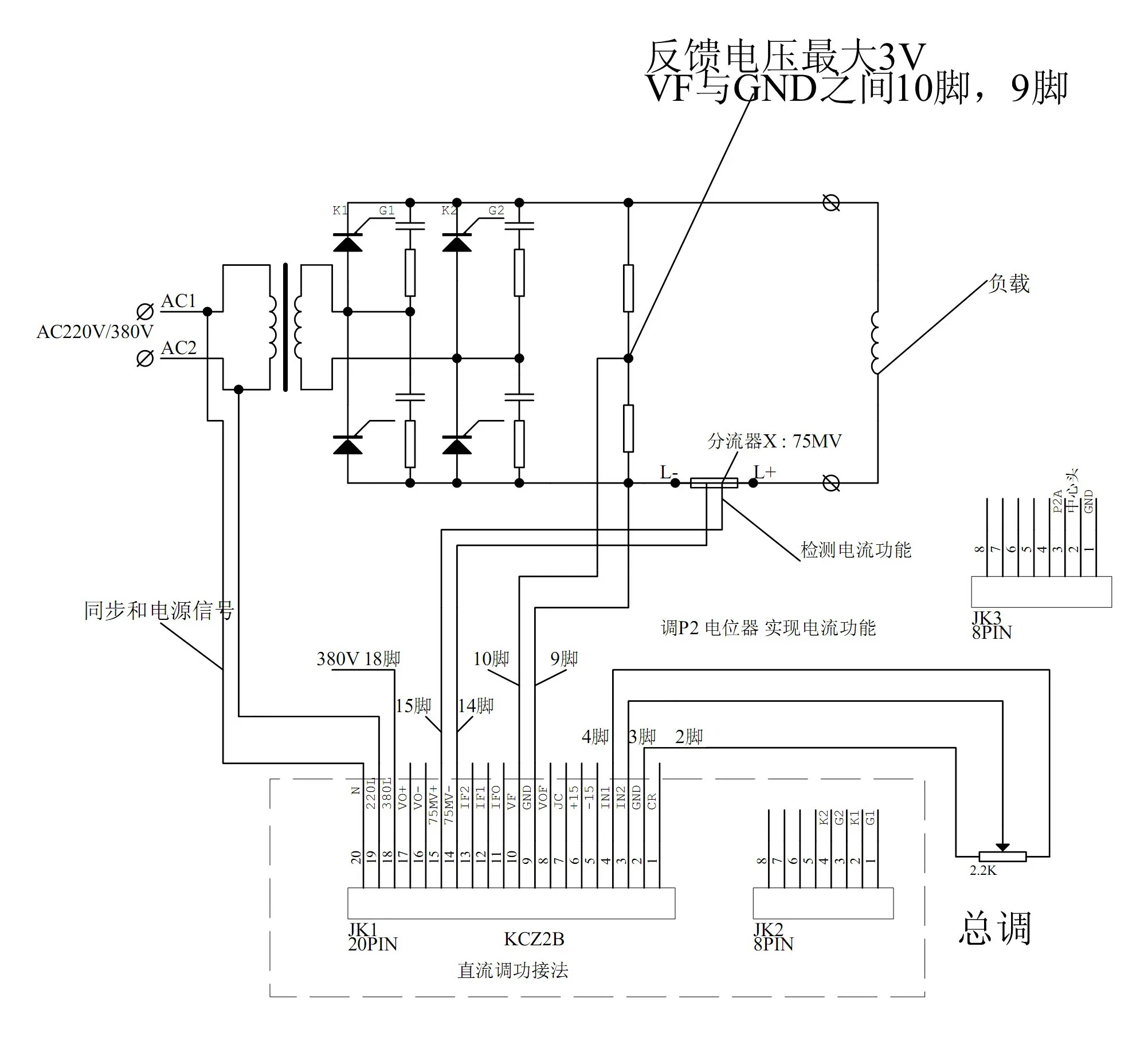

JK1ИзCRКонец земли, блокировка триггера импульса работает нормальноCRДолжен быть приостановлен. способ подключения фазового потенциометра управления показан следующими примерами применения.Use0 ~ 10 mAAutomatic фаза сигнала управление переключением передач, неподключенный фазовый сдвиг потенциометра, stayJK1OfIN2end

По одному между землей и other820ΩResistance 。 если used4 ~ 20 mAWhen автоматического сигнала управляется смещения фазы, он будет быть отлажен отдельно нашей фабрики для пользователей. 。 3KCZ2BПри использовании в качестве постоянного источника тока, просто получить доступ к току сигнал обратной связи (Приходите fromCTor75mVShunt),

И соединение willJK1TerminalIFO, VFShort

KCZ2BИспользованы для постоянного тока Скорость регулирования, если двигатель запускается под нагрузкой, чтобы предотвратить украинцах, дополнительный жесткий начать 。 на этом этапе, просто сварить его. R4that сделаем 。
