Описание

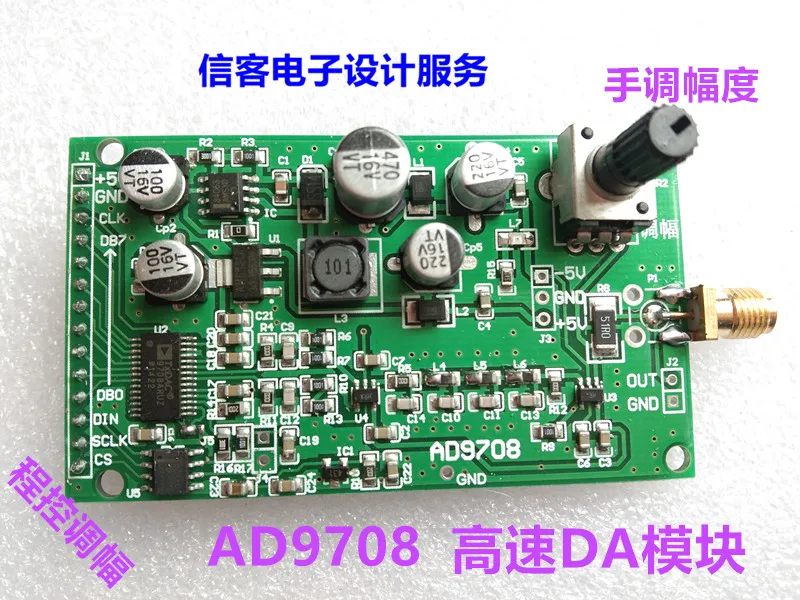

1. AD9708The естественное изображение модуля следующим образом

Размер платы: 72 мм X 42 мм выходной интерфейс hasSMATwo режимы интерфейса и pin-интерфейса

2 、 Характеристика: increaseDAControl внешняя ссылка напряжения, реализация программируемый амплитуда Функция, точность до to0.1VAbove 。

3 、 ЦАП (DA) Канал Введение:

Аппаратная структура включает в себя:DAКанал на высокой скоростиDAЧип 、7Butterworth фильтр нижних частот, состав цепи регулирования амплитуды и выходной интерфейс сигнала

Высокая скорость, которую мы используемDAЧипADКомпания запустилаAD9708。AD9708Да8Положение,125 MSPSИзDAЧип-преобразователь, встроенный1,2 VЭталонное напряжение, дифференцированный ток на выходе. внутренняя структура чипа показана на следующем рисунке.

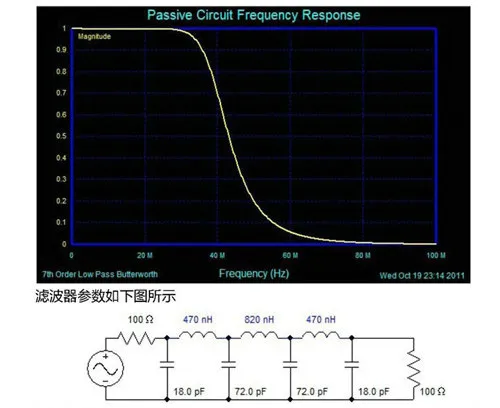

AD9708После чип дифференциал выход, к помехам против шума, цепь подключена.7Butterworth фильтр нижних частот, пропускная способность есть40 МГц, Частотная характеристика показана на следующем рисунке.

После фильтра мы использовали2Часть высокая производительность145 мГцПолосы пропускания операционный усилительAD8056, Реализация дифференцированной переменной одного конца, и функция ручной регулировки амплитуды, эффективность всей цепи была максимально увеличена.5 KПотенциометр + DAProgrammable амплитуда регулировки, окончательный Выходной диапазон-5 В ~ 5 В(10Vpp )。

4 、Доставка список:

1) DAModule board1block;

2), соответствующий веществуPDFСхема и данные чипа;

3) другая соответствующая вспомогательная информация, (FPGADriver Тесты программы Управление модуль, Тесты программа генерирует синусоидальной волны, регулируемая амплитуда 。 применение development0difficulty 。)

4) делайте все возможное, чтобы обеспечить соответствующие разработки и рекомендации по дизайну

5 、 Тесты изогнутый дисплей

1. 1 кГц

2 、 450KHZ

3 、 1 МГц

4 、 5MHZ

5 、 10MHZ

6 、 22MHZ

7 、 25MHZ

Примечания: из-за влияния амплитудно-частотных характеристик, с увеличением частоты, амплитуда волны будет продолжать уменьшаться. but10mhzзатухание амплитуды не является большим в пределах диапазона.
