HMC681 модуль с цифровым управлением переменным коэффициентом усиления радиочастотный малошумный усилитель 1 ГГц

CNC усилитель с регулируемым напряжением (HMC681)

\
\

Один 、HMC681Модуль кратко:

\
\

HMC681ALP5EЭто цифровой контролируемый усилитель с регулируемым напряжением., Рабочий частотный диапазонDCЧтобы1 ГГц, Программируемый Provision13,5 дБЧтобы45 дБПроизвольные настройки в диапазоне усиления, вход в0,5 дБ。HMC681ALP5EУровень шума при максимальном коэффициенте усиления2,8 дБ, Выход в любом состоянииIP3Самый высокий+ 36 дБм。 Этот серийный контрольный номерVGAЕмкость заземления тока над чипом для приближенияDCРабота, подходит для всех видовRFИЕслиПрименение 。HMC681ALP5EПрименениеRoHSСовместимость ТИП5x5 мм QFNPinless посылка, предоставить пользователям высоко интегрированные решения 。 Эта функция также оснащена параллельным управлением.HMC626ALP5E。

\
\

Применение:ЕслиИRFПрименение; вафельная/3gИнфраструктуры;WiBro/WiMAX/4 г; Микроволновая связь иVSAT; Испытательное оборудование и датчики, модуль имеетЗащитный экранирующий корпусИ защита от обратного диода

\
\

\
\

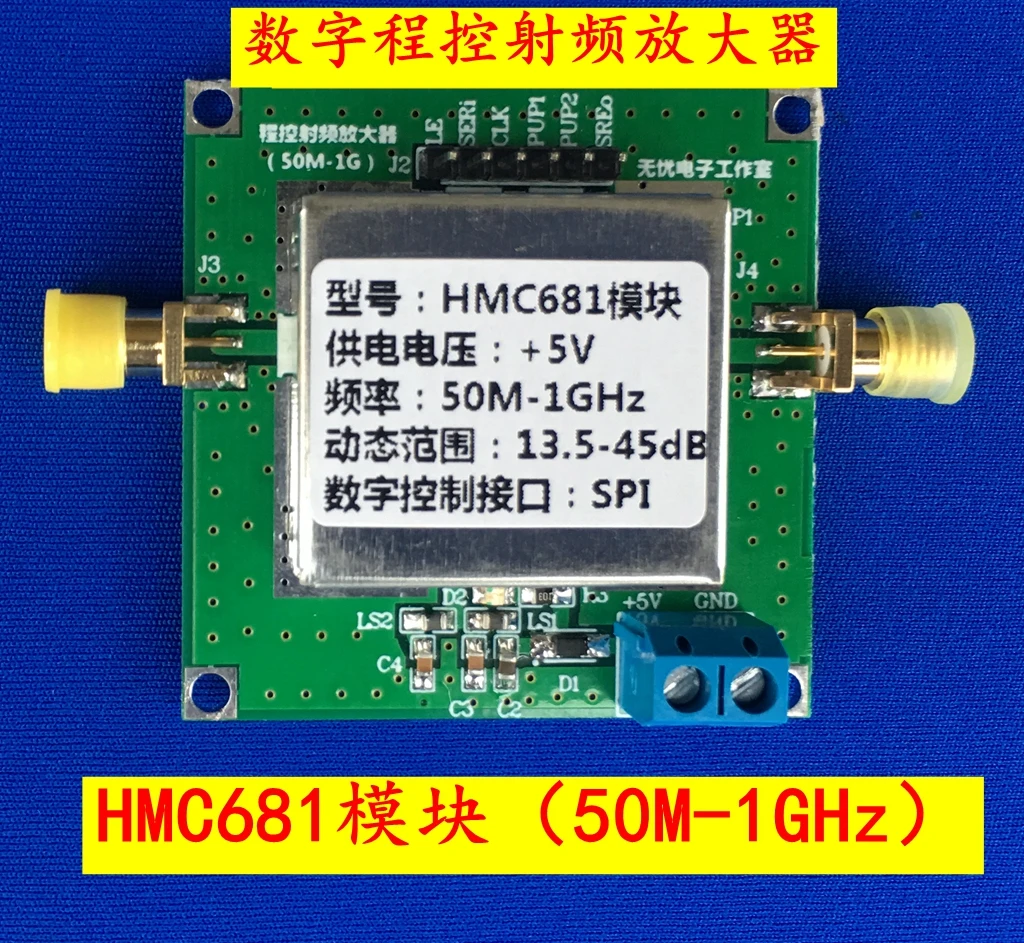

Два варианта физического рисунка продукта:

\
\

\
\

\
\

\
\

\
\

\
\

Три 、 технический индекс

\
\

1• Напряжение питания:+ 5 VПрямые(Типичные текущее значение200mA/Максимальное усиление выход)

\
\

2、 Рабочая частота:50 м-3000 МГц, Входное и выходное сопротивление: 50Ом;

\
\

3Максимальная выходная Амплитуда:20dbm

\
\

4Диапазон переменной усиления:13.5DBДостичь45DB(См. конкретную кривую.S21Curve)

\
\

5、 Сигнал управления:LE данных CLK(SPIСоглашение),Или черезPUP1ИPUP2(2Порт параллельного управления портом, только2Файлы)

\
\

6、 ОбеспечитьPDFФайл схема

\
\

\
\

Четыре характеристики чипа:

\
\

1、+ 13,5 дБЧтобы+ 45 дБРегулировка усиления,0,5 дБШаговый

\
\

2、 Высокая выходнаяIP3:+ 36 дБм

\
\

3、0,25 дБТипичный усиления шаговый ошибка

\
\

4、+ 5 VОдиночный блок питания32Pin 、5x5 мм SMTИнкапсуляции:25mm2

\
\

5Максимальный входной сигнал не должен превышать-10.5dbm

\
\

6、 Чип фиксированным коэффициентом усиления45 дБ (50-350 МГц), 40 дБ (350 м-1 ГГц);Цифровой Управление усиления:0-31.5DB.

\
\

\
\

Пять, управляемых разными цифрамиS21Параметрический схема

\
\

\
\

1、50 МГц-1 ГГцПолная полоса (не имеет хорошей плоскости)S21Параметр тест (Программируемым коэффициентом усиления комплект 20DB),HMC681В том числе предусилительAMP1 +Цифровой управляемой усиленияATT +Пост-сценический усилительAMP2Составляют 。

\
\

\
\

\
\

2、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект 0DB)

\
\

\
\

\
\

3、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект 5DB)

\
\

\
\

4、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект 10DB)

\
\

\
\

\
\

5、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект 15DB)

\
\

\
\

6、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект20DB)

\
\

\
\

\
\

7、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект 25DB)

\
\

\
\

\
\

8、50-350 МГцПолный диапазон (хорошая плоскость)S21Параметр тест (Программируемым коэффициентом усиления комплект 31.5DB)

\
\

\
\

\
\

\
\

\
\

\
\

'
