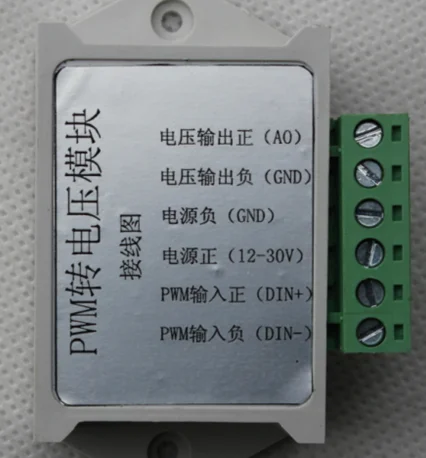

3,3 В 5 в 24 В ШИМ до 0-10 в 0-5 в конвертер Аналоговый с ПЛК для цифровой резьбы машины

Описание

Название продукта: импульсный преобразователь pwmvolt

1. Функция и функция:

Take5Vor24VOfPWMDigital сигнала Conversion0reach10Vperhaps0-5VAnalog сигнала 。 можно usedplc сигнальный интерфейс переключения других промышленных панели управления 。 обычно used4species, выберите соответствующие отношения в любое удобное для вас сфотографировать. 。

Два 、Применение:

1、PWMЧастотный диапазон приема сигнала:1 кГц-3 кГц.

2、PWMСигнал уровень входного диапазона(Yes2species, 5Vor24VOptional, по умолчанию is5Vlevel):

Размах value4.5Vreach10Vlevel данная модель в американских размерах уровня сигнала главным образом направлена на обычных плата производственной системы управления. (asMACH3card), 5 vofcpuinterface 。,

Размах value12reach24Vlevel, 。 такого рода уровня сигнала в основном направлена на обычные. plcinterface

3、 Аналоговая величина0-10 VВыход высокой интенсивности параметры:

После включения питания, когда нет входного сигнала, выходС напряжением 0 В,Есть вход перед выходом.Когда Первая мощность включена, лучше выполнить калибровку: найти.50%Рабочий цикл сигналов доступаDIN-, DIN +, Относительная прыгающая игла, соответствующая амплитуде. Частота в1 кГц-3 кГц, Измерение с помощью мультиметраAO, GNDДва порта, таблица отображается в это время.5 VО, потенциометр на регулировочной плате, сделать мультиметр дисплей на5,00 v.Это откалибрует соответствующие отношения между вашим импульсным сигналом и этим модулем.0,1 V。 Выход допустимая нагрузка по току10MAЕсли процент рабочего цикла отличается от напряжения, может быть вMACH3Настройки в программном обеспеченииPWMPin выбор для выхода(Или выбор вилки) один разШаг низкая, для активного отдыхаПроверьте коробку для соответствующей стопы.

4Диапазон входного сигнала:12 V-30 V. (Мощность требования:Больше than100MA) 。

5Установка и Фиксация: 2IndividualM3Screw отверстие 。

6 、

Три 、 Порты означают следующее:

1 、 DIN +: pwmsignal вход положительный 。 (общий Инь (железная Гуаньинь) Подключение 。 подключения herepwmsignal, анодизация, вот сигнал terminal.5Vor24V)

2 DIN: pwmnegative входного сигнала 。 (общий Инь (железная Гуаньинь) Подключение 。 вот сигнал терминал. GND, анодизация, подключите herepwmsignal)

3. 12-30 в: вход питания передний конец.

4. GND: power Earth

5. GND: сигнальная заземленная проволока. С наземным блоком питания соединены между собой.

6. AO: аналоговый quantity0-10VOutput порт.

Четыре. Другие функции:

1. Источник питания имеет функцию анти-соединения
