N-глава ВЧ-Фидер РФ изолятор bias tee 10 МГц-6 ГГц подачи

Радиочастотный делитель bias Tee feed bias tee 10 MHz-6ГГц

Один 、Применение продукта:

A) широкополосный усилитель

Некоторые широкополосные усилители, без внутреннего конденсатора DC-isolation, и выходной терминал нуждается в блоке питания., нужен biaser.

Некоторые усилители имеют внутренние интегрированные изоляционные конденсаторы, никаких дополнительных смещений не требуется.

Б) волоконно-оптическая связь, лазерный привод

Вождения ток требуется лазерный диод, через biaserDCEnd инъекций;

Передача данных через впрыск

Два 、 кодПринцип:

Широкополосный усилитель цепи питания, высокая частота влияет паразитная емкость параметры, быстрое снижение производительности, поэтому кормления должен быть принят. BiasTee 。

BiasTeeUWB, близкая идеализация, высокочастотная индуктивность и состав емкости без точки резонанса

Изоляция конденсатор: DC блокирование, предотвратить DC Напряжение утечки к последующей каналы или Инструментов Тестирования

Высокочастотный индуктор: изоляция и обмен информацией, предотвращение утечки высокочастотного сигнала в систему питания。

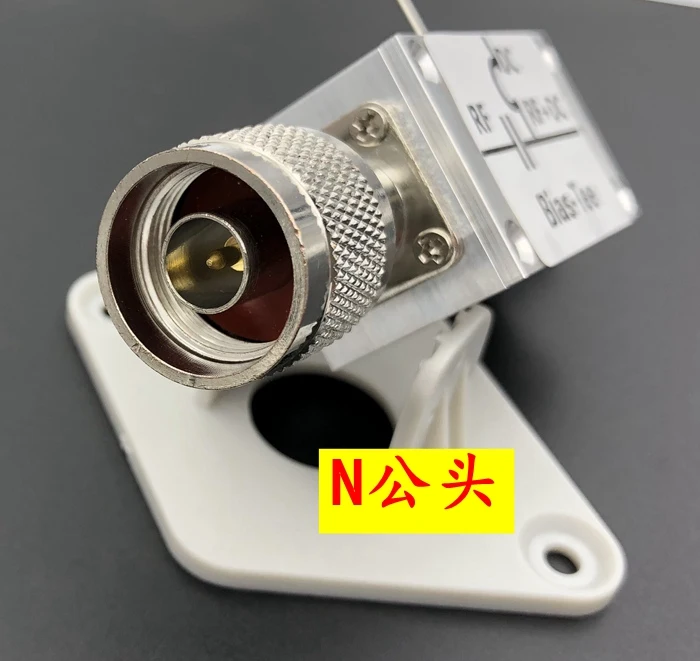

ТриПродукт физический Рисунок:

Четыре、 Технический индекс

1、Частота использования: 10 МГц-6ГГц

2 、Потери: 0.5ДБ @3ГГц1.2dB @ 6 ГГц

3 、Напряжение: Direct50V

4 、Ограничения ток:200MA
