Цифровой Частотомер 2,4 г Частота тестирования частотомер DIY Suite 8-цифровой, цифровой трубки

Описание

Цифровой цимометр 2,4 г кристаллический Виброметр DIY объемный комплект

Ремень9 V питанияАдаптер. Поставка 2 секций 18650Батарея случаеИ DC линии.

Тестовая линия порта 100MH должна быть самостоятельной, а экранирующая линия высокого качества должна использоваться для 5 МГц или выше.

Порт 2,4 ГГц может быть подключен к внешней антенне для проверки частоты радиопередачи.

Нет идеальной информации! Не подходит для студентов!

Товары DIY: общее использование.

Инструмент разделен на три части:

100 МГцЦифровой счетчик,

100 МГцАналоговый предусилитель,

2,4 ГГцПредлог64Этап предварительного делитель

Микропроцессор принятиеATMELКомпанияAT89C51.

Схема:

Справки Производительность:

Все комплекты показаны следующим образом:

Сварки ссылки:

Инструкции по эксплуатации:

Включите питание и потяните кнопочный переключатель вниз до порта 100 м.ВходТест показывает, что

Цифровой дисплей-МГц.

Желтый перемычкуПерейти к верхней T-end для самопроверки 24 м кристалл осциллятор

Используется для проверки микрокомпьютера с одним чипомНормальный ли цифровой счетчик? (Эта операция требуется после завершения сварки деталей)

Желтый перемычкуПерейти к нижнему E-terminal, чтобы проверить внешнюю входную частоту, является нормальным рабочим состоянием.

Кнопочный переключатель тянется до порта 2,4G.ВходТест показывает, чтоЦифровой дисплей-ГГц.

Красный сенсорныйКлюч-Замороженный ключ дисплея:Удерживайте.Частотный дисплей заморожен.Релиз,Возврат к нормальному тесту.

Белый 2 P разъем 9 В выходная мощность и используется для другие приложения.Источник питания с внешними маленькими аксессуарами.

Вопросы, требующие внимания:

Чувствительность двух тестовых портов очень высока, и они подвержены внешним помехам. Лучше положить их в защитный чехол.

Кроме того, не проверяйте непосредственно источник сигнала высокого напряжения. Он выгорит компоненты предусилителя.

Самопроверка 24 М кварцевый генераторДисплей карта:

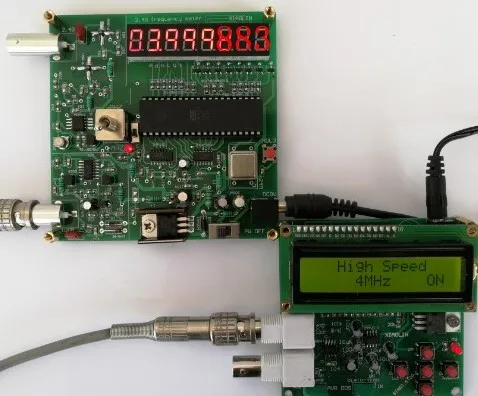

Сигнал 4 м: порт 100 МГц, блок МГц

Радиочастота передатчика: порт 431,800 M 2,4G, блок GHZ.
