KDT036 Тип B цифровой дисплей переключатель времени контроллер одиночный переключатель задержки времени

I. Основные показатели эффективности:

-Высокая точность 4 светодиодами;

-Небольшой объем 30 мм × 20 мм × 10 мм (без штифтов);

--5 V-18 V Широкий диапазон напряжения;

--2000 мА энергичный, может Прямая поставка реле;

--Можно установить на два режима: Питание на выходе или питание без выхода.

--Можно установить исходное выходное состояние после включения питания.Открытая цепь или низкий уровень);

--Может быть установлен сброс/Сброс кромки;

-Диапазон настройки времени Большой (от 0,01 до 99 дней 23 часа).

--2,54 мм Стандартный контакт интервал.

--Нет исходного значения нагрузки:5 VВремя38mA,12 VВремя44mA.

Две. Режим работы:

Режим 0-задержка открытия или задержки закрытия.

После повторного включения первоначальный Выход состояния открыт (или низкий уровень), и после этого времени t1, выходное состояние повернута к низкого уровня (в разложенном виде) и остается неизменной. Описанный выше процесс может быть сгенерирован внешними сигналами.

Можно сделать следующие приложения: таймер, переключатель задержки и так далее.

Режим 1-задержка или задержка после запуска.

После включения питания исходный Выход состояния открывается (или низкий уровень) и остается без изменений. После срабатывания под воздействием внешних сигналов, выходное состояние повернута к низкого уровня (или холостого хода), а на выходе восстанавливается состояние в исходное состояние после этого времени t1. Описанный выше процесс может быть сгенерирован внешними сигналами.

Можно сделать следующие приложения: таймер, переключатель задержки и так далее.

1Вы можете установить исходное выходное состояние после включения питания.Холостого ходаИли низкийУровень);

2. T1 временные параметры можно устанавливать в диапазоне от 0,01 секунд-99 дней и 23 часов.

3Можно установить Внешние настройки.СбросТак, как этоПоднимающийся крайСбросВзлет или крайСброс.СбросТерминал высокого уровня такой же, как и подвесной эффект.

Три. Способ установки:

Рабочие параметры задаются и сохранены тремя кнопками сверху, которые имеют функцию памяти. Данные, сохраненные после отключения питания, не будут потеряны.

Метод настройки описан в инструкции, прилагаемой к изделию.

Четыре. Применение:

Определение штыря показано на следующем рисунке:

·VccМощность поставить положительный полюс

·VoВыход порт управления

·ViТриггер/Сброс заканчивается

·GndМощность поставить отрицательный полюс

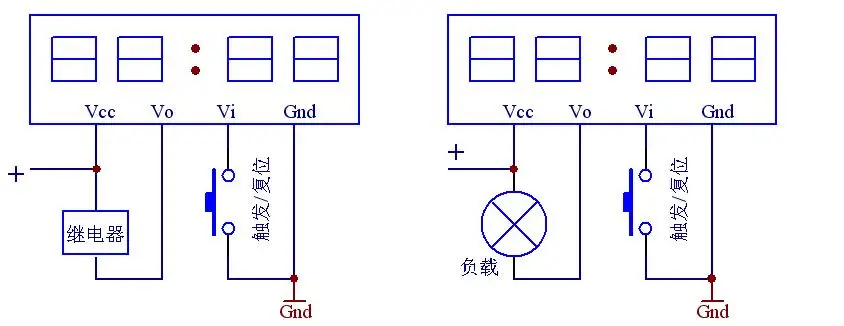

Выходной терминал снабжен электропривод и защитная микросхема, которые обычно используются в соответствии со следующим способом проводки:

Руководство по выбору модуля моностабильные/задержки/схемы синхронизации:
