KDA3 B одиночный ключ переключатель цепи 3 выход одиночный ключ переключатель моностабильный Потребляемая мощность

Описание

I. Основные функции:

В основном используется для управления 3 выходными клеммами с 1 переключателем (или сигналами).

После включения питания, 3 выхода являются открытым контуром.

Триггер 1 раз, выходное напряжение VO1, после отключения времени t;

СноваТриггер1В то же время,Выходное напряжение VO2 отключается после времени t.

СноваТриггер1В то же время,Выходное напряжение VO3 отключено после времени t.

Так круговой.

Длина времени t может быть установлен (0.25s-0.5s-1 s-1,5 S разделен на 4 файлы).

Нет функции памяти, питание после включения снова, первый триггер-это первый выход VO1;

Длина триггерного сигнала не влияет на время задержки t.

В течение одного периода задержки вывода триггер получает действительный сигнал триггера, который завершает текущий выход, переключается на следующий выход и перераспределяется.

Два. Электрические свойства:

Напряжение питания: DC 3 В-17 В;

Ток в режиме ожидания: <2uA;

Выход Режим привода:NPN (Контроль включения-выключения отрицательного полюса нагрузки);

Возможность выхода привода: 1500ма/Дорога;

Режим триггера: отрицательный триггер.

Триггерный конец имеет обработку против встряхивания, позволяя сразу Переключить к механическому переключателю.

Выходной терминал имеет защитные диоды, которые могут напрямую подключать индуктивные нагрузки, такие как реле.

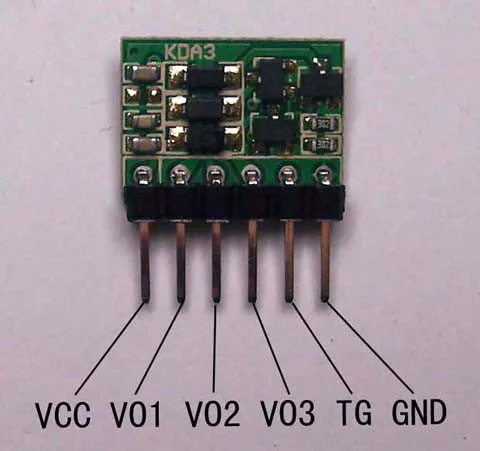

Три. Определение Pin:

VCC--Источник питания положительный электрод

VO1-Выход 1

VO2-Выход 2

VO3-Выход 3

TG-Триггерный входной терминал.

GND--Источник питания отрицательный полюс

Четыре.Настройка времени t:

Точка установки 1,2 все открытые: время 0,25 s

Точка установки 1 короткое замыкание, 2 открытое замыкание: время 0,5 s

Точка установки 1 открытая цепь, 2 короткого замыкания: время 1 s

Комплект точка 1 короткого замыкания, 2 короткого замыкания: время 1,5 S

Пять. Размеры:

15,7 мм * 11,0 мм * 5,3 мм(За исключением длины штыря)

Шесть. Схема проводки (пример реле привода):
