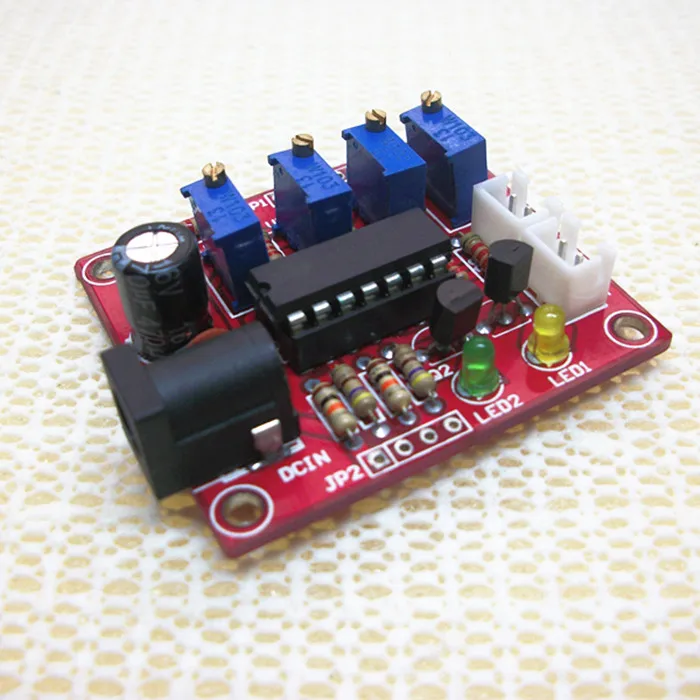

LM393 LM339 двойной порог Напряжение компаратора окна Напряжение модуль светодиодный индикатор модуль мониторинга
Описание
LM393 LM339 двойной порог Компаратор напряжения окна напряжение светодиодный индикаторный модуль контроля
Основная функция:
Набор входных изменений в пределах определенного диапазона напряжения сигнала и контрольного модуля напряжения на верхней и нижней основе сравнения напряжения, когда входное напряжение сигнала в модуле устанавливается в верхней и нижней диапазоне напряженияСветодиодный держит освещенияИ когда входное напряжение сигнала выше, чем верхний лимит, контрольный модуль напряжения, или ниже нижнего лимита, контрольный модуль напряжения, установленный во времяДержите светодиодный вне . Верхний и нижний предел контрольного напряжения можно установить через Регулируемый Модуль резистора.. (Например, когда Верхнее предельное напряжение составляет 7 в, а низкое предельное напряжение-5 В, светодиодный индикатор остается освещенным, когда напряжение сигнала изменяется между 5 В-7 в, и светодиодный индикатор остается тушенным, когда напряжение сигнала выше 7 в или ниже 5 В.)
Основное применение:
С различными датчиками напряжения сигнала или выходного напряжения цепи выборки, которые могут широко использоваться в повседневной жизни, промышленного и сельскохозяйственного производственного оборудования мониторинга, сигнализации, автоматической индикации управления, автоматическая проверка цепи управления, для этого модуляЭлектроникаЗавод используется для упрощения тестирования производственного персонала, удобного производства и проверки персонала неправильного решения.
Основные параметры:
Рабочее напряжение: DC DC5-12V
Напряжение сигнала: 0-10 В постоянного тока
(Примечание: 1. Если напряжение выше 10 в, делитель сопротивления должен быть на входе, например, напряжение переменного тока должно быть преобразовано в напряжение постоянного тока после входа выпрямителя. 2. не может использовать рабочее напряжение самого модуля в качестве напряжения сигнала, то есть напряжение не может быть рабочее напряжение модуля, но также напряжение сигнала, которое необходимо сравнить
Потребляемая мощность в режиме ожидания: 15 мА 0,18 Вт Светодиодный индикатор на выходе
Порты и разъёмы функция:1. По сравнению с 5 входным терминалом VDCIN для штепсельной вилки питания;Входное напряжение источника питания может быть входным от 5 В до 12 В.
2. LEDP-красный индикатор питания, желтый свет LED1 1 канальный выходной индикатор;LED2 свет для 2 канальный выход индикатор; (т. Е. LED1 и LED2-это выходное напряжение результаты сравнения)
3. VR1 и VR3 для нижний предел Опорное напряжение Регулируемое сопротивление (т. Е. VR1 как Опорное напряжение 1 канала регулирования, VR3 Опорное напряжение 2 канал регулировки), по часовой стрелке, регулировка опорного напряжения увеличивается, против часовой стрелки Регулировка опорного напряжения уменьшаться. Регулируемое сопротивление от A до Z всего около 30 поворотов, точная регулировка медленная, точность может достигать установочного напряжения 0,02 в. 4. JP1 предел напряжения тестовых точек, 1 средства ухода за кожей стоп для земли, 2 фута для 1 канал с низким уровнем конца, 3 фута для 1 канал высокого класса, 4 фута для 2 канала с низким уровнем конца, 5 футов для 2 канала high-end;
5. VR2 и VR4 как лимит (Опорное напряжение регулируемый резистор (VR2 Опорное напряжение регулятор, 1 канал VR4 2 канала регулятор напряжения), по часовой стрелке, регулирование Опорное напряжение увеличивается, против часовой стрелки Регулировка опорного напряжения уменьшаться. Регулируемое сопротивление от A до Z всего около 30 поворотов, точная регулировка медленная,Точность может достигать заданного напряжения 0,02 в.
6. CH1 (канал 1) и CH2(Для канала 2)Входное напряжение сигнала для сравнения; 7.Интерфейс характеристики цветного защитного покрытия JP2 для увеличения доступного пространства схема:1 фута до 2 футов для конца VCC, 1 выход каналов, 3 фута до 2 выходных каналов, 4 фута до конца;
