UART TTL последовательный может правда изоляции

МожетМодуль преобразователя был выполненМожетИнтерфейс шины иTtlПоследовательный порт уровня для взаимной конверсии. SCM может быть простым и удобным,РукояткаТакие как микроконтроллер илиПКМашина для доступаМожетАвтобусная сеть, воплотить данные промышленного поля двунаправленный трансивер. Модуль может широко использоваться в промышленном управлении, автомобильной электронике, наблюдения за безопасностью и других областях.

Данный модуль в настоящее время находится на рынке, в два раза более удобный для использованияОсобенноУдобныйTtlПоследовательный портМожетМодуль преобразователя,МожетПо сравнению с аналогичным модулем конвертера продукции имеет следующие особенности:

(1)УПолностью прозрачный режим передачиТаким образом,МожетАвтобус полностью прозрачен для пользователя, пользователь можетTtlПоследовательный порт «получен».

(2)Запакованы в режимеПолное применение стандартаМожетВсе функции автобуса. ИФиксированной длины пакетной моделиУдобный пользовательский программирования.

(3)Все настройки осуществляютсяTtlИнтерактивная конфигурация последовательного терминала, без какого-либо программного обеспечения хоста, используя только последовательный помощник или супер терминал, может быстро и легко осуществить конфигурация модуля. Может соответствовать любой встроенной системе и любой операционной системе. В то же время может достичь очень удобного программирования для настройки модуля.

(4)Скорость передачи данных диапазон нас широкий ассортимент товаров,МожетПоддержка скорости baud 5Кбит/с-1 Мбит/с,UartСерийный скорость передачи данных Поддержка1200bps-460800bps.

(5)С функцией фильтрации пакетов, можетID/Стандартный Удлиненная рама флаг/Удаленная рамка, произвольная маска, которая может значительно уменьшить нагрузку на ПК.

(6)Полная поддержкаCAN2.0AИCAN2.0BСоглашения

(7)Рабочая температура-40CДля того, чтобы+ 85C.

(8)Мощность Диапазон напряжения питания4.5VDC-5.5VDC

(9)Продукт является изоляцииДля того, чтобы избежать воздействия связь на больших расстояниях, синфазный напряжения,Напряжение изоляции больше, чем1KV

(10)Программное обеспечение для конфигурации с открытым исходным кодом, простое для двух разработок

(11)Прозрачный режим передачи, может контролировать длину и содержание пакета данных, установив интервал времени.

Другая похожая MAX485 Совместимость продуктов, необходимо кликнуть по следующей ссылке:

Http://item.taobao.com/item.htm?id=40393224083

USB могут и RS232 и т. д. при необходимости в нашем магазине:

Http://ldxn.taobao.com/?spm=2013.1.1000126.2.oFXdYP

Интерфейс введение

P1Интерфейс сверху вниз:

(1)5 VИсточник питания постоянного тока

(2)TtlПоследовательный портRXD

(3)TtlПоследовательный портTXD

(4)GND

P3Интерфейс: короткое замыкание для режима настройки, отключение в соответствии с набором, чтобы пройти через режим или режим пакета. По умолчанию проходите через режим.

P4Интерфейс сверху вниз:

(1)Кань

(2)CANL

R4Сопротивление:120Европейские терминальные соответствующие резисторы в том жеМожетВсе устройства в автобусной сети имеют только два устройства для сварки резистора, независимо от того, удаляется ли резистор или нет, Определяется пользователем в соответствии с фактическим использованием.

Конфигурация модуля

Предоставьте программное обеспечение с открытым исходным кодом, вы можете завершить настройку модуля за несколько секунд, или вы можете настроить его с супер терминал.

Одна секунда изменения USB может модуль:

Купить следующие USB к ttl серийный модуль подключения при помощи модуля, одну секунду изменение USB может модуль (метод подключения см инструкции по модулю):

Http://item.taobao.com/item.htm?_u=ubi33fob26c&id=39024108118

Размер модуля (высота 18 мм)

Введение программного обеспечения

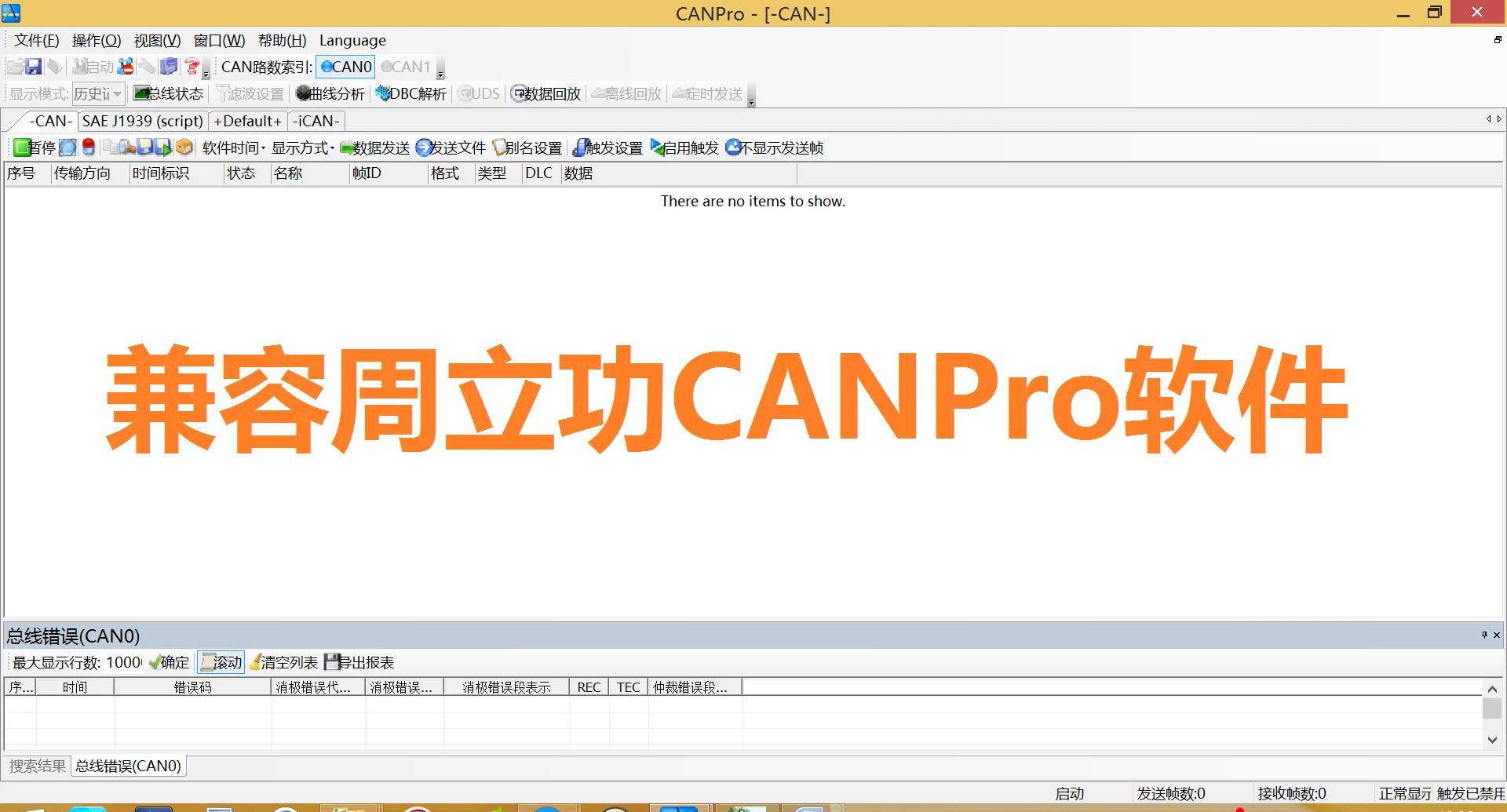

ZLG CANtest, совместим с программным обеспечением CANPro: только в данныхУправлениямуфта. dllЗаменить программное обеспечение в пределах папки можно использовать нормально.

DBC разбора функция

В режиме реального времени для хранения данных

(В режиме реального времени) функция сохранения данных может сохранить все данные в рамке данных (в режиме реального времени) на локальный компьютер для дальнейшего анализа и использования. Сохранить программное обеспечение поддерживает два формата:--текстовые файлы (.Txt),ExcelВыберите типCsv).

Сведения об ошибке дисплейАвтобус коэффициент использованияАнализ стандартный протокол

Пакет содержит CANOpen,DeviceNet,Три вида J1939Протокол установки посылка

Функция запускаФункция записи данныхАвтобус индикации состоянияСистемы Функция настройкиВоспроизведение данных и автономное воспроизведение

'
