1Модуль введение

AD620Это низкая стоимость, высокоточный измерительный усилитель, который требует только внешнего резистора для установки усиления. Диапазон усиления есть1Чтобы10000. Между темAD620С высокой точностью(Максимальная нелинейность40 стр./мин)Низкое напряжение смещения(Максимальная50 мкВ)Низкая дрейфом(Максимальная0.6 μ V/deg C)Особенности электронные весы и сенсорные интерфейсыСистема сбора данныхИдеальный выбор. Он также имеет низкий уровень шума, низкий уровень входного смещения тока и низкое энергопотребление, делает его очень подходящим для малого сигнала (включая слабый сигнал) усиления и системы приложения.AD620Контурный и потенциометр может реализовать ручное усиление малого сигнала.

X9318Для потенциометров NC, потенциометра99Массив резисторов каждой единицы резистора может быть использован в качестве числового потенциометра для трех терминаловMCUПодходят сноваAD620Контура, можно достичь программы-контролируемойAD620Увеличение целей.

Модуль схема

Основными особенностями модуля являются:

(1Весь совет:AD620Блок питания is±2.3V ~±18 ВCNC потенциометраX9318По+ 3.3 ВМощность питания.-3dBПропускная способность:800 кГц (Г = 1),500 кГц (Г = 10),80 кГц (Г = 100).
(2Диапазон I/O:Вход±1mv ~ ± 10 В(В частности, на основеAD620Руководство по данным, вход может бытьМкВСигналы уровня, но потому что в магазине нет такого небольшого источника сигнала, его нельзя тестировать, поэтому входной диапазон не такой маленькийВыход±1mv ~ ± 17 В.
(3Контроль усиления: усиление может быть вручную отрегулировано потенциометром или контролируемой программой; Ручная настройка минимального увеличения есть2Раз максимальная1Диапазон увеличения программы контролируемого контроля есть6.32Раз, чтобы1600Раз.
(4) модуль сDC смещениеОдин из них-то, что входное смещение может быть калибровано, а другое-также удобно для задней панелиADПрименение смещенного сигнала приобретения.
(5Модули являются дополнительнымиОдного источникаИлиДвойной источника питанияМодуль питания использует двойные блоки питания по умолчаниюAD620Чипсы могут быть заменены пользователями по мере необходимостиПрактический одиночный блок питания.
(6) Вход/выход интерфейса по умолчанию к контактному интерфейсу,Несимметричный входРежим; зарезервированный интерфейс позволяетДифференциальный входРезервИнтерфейсом rf.
(7) В этом модуле создан домкратGNDДля включения мультиметра, заземления, для облегчения тестирования пользователя.
(8Модуль может быть настроен в соответствии с фактическими потребностями пользователей, включая дифференциальные входы и входы РЧ-интерфейса. Поскольку процесс отладки является утомительным, он должен быть заряжен определенным количеством платы настройки.

2Интерфейсный модуль

Входной выходной интерфейс использует pin-интерфейс. Интерфейс каждого модуля показан на рисунке.

Схематическая схема интерфейса модуля

3Интерфейсный модуль способ подключения

Модуль вручную регулирует коэффициент усиления и программы, и соединения отладки показаны ниже.

Ручная настройка усиления, общая схема соединения отладки

Программа управленияДиаграмма 1 схематическая схема соединения отладки усиления

4Модуль отладки эффект

AD620Амплитудные частотные характеристики усилительной цепи:

Использовать «ручное» режим усиления Управления, диапазон частот сигнала100 Гц ~ 1 мГцСледующая схема данных получена:

G = 1АЧХ Curve

AD620Кривой частотной характеристики амплитуды

Усиления Тесты результаты:

Вот некоторые снимки сигнала тестового сигнала, принимая весь тест платы в качестве примера, входной амплитуда20mvppЧастота1 кГцИзменения в синусоидальных волнахAD620В1Стопы и8Стопы сопротивление,Результаты показаны в следующей схеме, соответственно:

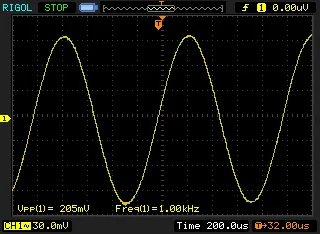

G = 10Выход сигнала

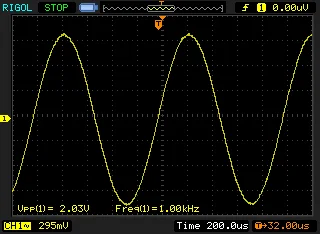

G = 100Два разаВыход сигнала

G = 1000Два разаВыход сигнала

5Счет список
