1 Введение модуля
Высокая скоростьДаВыбор модуляADIКорпоративные14bitВысокая скоростьДаКонвертерAD9764,AD9764Самая высокая частота дискретизации125 Мбит/сЧип поставляется с эталонным напряжением для удовлетворения промышленного уровня применения. Модули состоят из сигналов16PINЦифровой интерфейс, высокая скоростьДаПреобразования, дифференциальный несимметричный,7Пассивная фильтрация, усиление сигнала, выходной интерфейс сигнала и управление питанием+ 5ВПоворота-5 ВИ3,3 VИ так далее, схема блока выглядит следующим образом:

Модуль схема
Основные особенности модуля заключаются в следующем:
(1Частота дискретизации:Высокий125 Мбит/с.
(2Аналоговый выход сигнала пикового значения:600 мВ ~ 6 V(±300mV ~±3 V).
(3Аналоговый сигнал пропускная способность6Vpp):-1dBПропускная способность14 МГц,-3dBПропускная способность26 МГц.
(4Цифровой интерфейс уровня:3,3 V.
(5Модульный источник питания:+ 5ВОдин источник.
(6Аналоговый выходной интерфейс сигнала принимает две формы: один2,54Интервал контактный интерфейс, одинSMAИнтерфейс (по умолчанию).
(7Цифровой сигнальный интерфейс:2×8Двухрядные2,54Расстояние, гнездовой разъем, направление вниз.
(8МодульLjrevtyns ghjnbd frwtgnfСуществует три способа изменить эталонное соединение напряжения: ИспользуйтеAD9764Ссылка на напряжение на чипе (по умолчанию)Используйте настройки потенциометра на модуле; Используйте внешние входы.
(9) Этот модуль спроектирует разъемGNDДля вставки мультиметра, заземления ручки, для облегчения тестирования пользователя.
(10) В соответствии с фактическими потребностями пользователей, выберите версию или версии Bessel эллиптический фильтр; эллиптическая версия фильтра является синусоидальным волновым выходным сигналом, прямоугольную волну и треугольная волна выход в запуск По переднему или заднему на выброс; фильтра Бесселя версия для прямоугольную волну и треугольная волна выход, Вверх или вниз без сигнала перегрузки. Но на выходную полосу синусоидальной волны повлияют.
2 Интерфейсный модуль
Аналоговый выходной интерфейс сигнала принимает две формы, один-контактный интерфейс, а другой-SMAИнтерфейс(Рекомендации по эксплуатацииSMAИнтерфейс входного сигнала)Интерфейс передачи данных принят16PINВ2,54Расстояние мать опорный интерфейс. Интерфейс каждым модулем показано на рисунке ниже.

Схема интерфейса модуля
3 Интерфейсный модуль метод подсоединения
Высокая скоростьДаТестирование модуля должно использоватьсяДаПреобразователем(Общего назначенияFPGA),+ 5ВЛинейный стабилизированный источник питания(Рябь)И источника сигнала. С помощью магазинаЛинейный Регулируемый Модуль питания,C8051F/STM32 + FPGAОсновная платаИ200 МГцОсциллографНастройте тестовую схему подключения, как показано ниже.

Рис. 3 схема подключения тестовой среды модуля
4 Модуль отладки эффект
Тесты Состояние:Тест выбирает внутренний эталон1,2 VМодуль вывода пикового значения6 VО. Данные о частоте амплитуды синусоидальной волны (эллиптический фильтр) показаны в следующей таблице.
| Частота | 100 Гц | 1 кГц | 10 кГц | 100 кГц | 1 МГц | 2 МГц |
| Диапазон мВ | 6120 | 6120 | 6160 | 6160 | 6160 | 6160 |
| Частота | 3 МГц | 4 МГц | 5 МГц | 6 MГц | 7 МГц | 8 МГц |
| Диапазон мВ | 6120 | 6080 | 6040 | 6000 | 5960 | 5880 |
| Частота | 9 МГц | 10 МГц | 11 МГц | 12 МГц | 13 МГц | 14 МГц |
| Диапазон мВ | 5840 | 5800 | 5760 | 5720 | 5640 | 5600 |
| Частота | 15 МГц | 16 МГц | 17 МГц | 18 МГц | 19 МГц | 20 МГц |
| Диапазон мВ | 5520 | 5440 | 5400 | 5280 | 5200 | 5080 |
| Частота | 21 МГц | 22 МГц | 23 МГц | 24 МГц | 25 МГц | 26 МГц |
| Диапазон мВ | 5000 | 4920 | 4800 | 4640 | 4520 | 4400 |
| Частота | 27 МГц | 28 МГц | 29 МГц | 30 МГц | 31 МГц | 32 МГц |
| Диапазон мВ | 4160 | 3880 | 3560 | 3200 | 2760 | 2280 |
| Частота | 33 МГц | 34 МГц | 35 МГц | |||
| Диапазон мВ | 1760 | 1360 | 1040 |

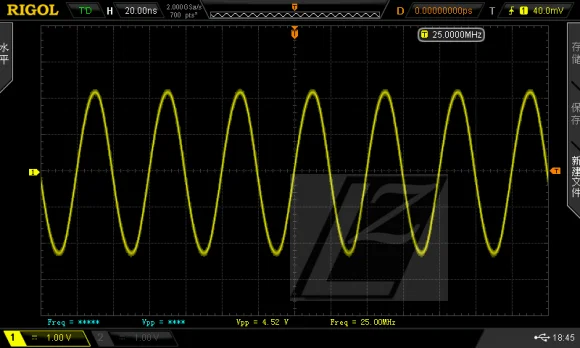

Схема выходного эффекта синусоидального сигнала





Прямоугольная волна выходной сигнал эффект схема


Диаграмма выходного эффекта сигнала треугольной волны


Будьте внимательныВыход сигнала с квадратной волной и треугольной волной, из-за эллиптического фильтра, поднимающийся край и падающий край выходного сигнала будет иметьВыбросРасширение подъемного края показано на диаграмме ниже. Сигнал имеет явное превышение.

Выход квадратной волны и треугольная волна выбран здесь, и фильтр Bessel используется в фильтре. Выходная волна и поднимающийся или падающий край квадратной волны и треугольной волны не имеют перебоев. Но в связи с характеристиками фильтра Bessel, на пропускную способность выхода синусоидальной волны будет влиять, и Синусоидальная волна модуля будет влиять-1dBПропускная способность про10 МГц,-3dBПропускная способность про20 МГцКогда сигнал больше, чем20 МГцСигнал будет воблиться (частота изображения не фильтруется). Поднимающаяся кромка выходной прямоугольный сигнал от фильтра Bessel показан ниже. Подъемный край плоский и без перебоев.

5 Счета-фактуры, прайс-лист
| Серийный номер | Название | Номер | Цена | Примечания |
| 1 | AD9764Высокая Скорость Модуль DA | 1 | 126 | Исключая транспортные |
| 2 | Направления для использования, схемы модуля (версия PDF), процедуры тестирования FPGA и руководство по чипу | 1 | Загрузка облачного SkyDrive пользователя Baidu |
