Промышленного класса/изолированный/485 ретранслятор/связи расширение/усилитель/DC8 ~ 36 В/9 В /12 В/24 В

Описание

Тип изоляцииRS485Ретранслятор Описание

Краткое описание продукта

Тип изоляцииRS485EРепитер является своего рода высокой энергии промышленного класса RS485 усиление сигнала удлинитель для головок. Продукты могут автоматически ощущать направление потока данных и скорость передачи данных, не требует каких-либо сигналов управления или рукопожатия и обеспечить прозрачную передачу данных. Оборудование для энергоснабжения и сигнал связи полностью изолировано, с защитой от перенапряжения и Электростатическая защита. Обладает характеристиками передачи на большие расстояния, высокой скоростью, стабильной и надежной производительностью. Широко используется в машине посещаемости, системе зарядки карт IC, автоматическом управлении, системе контроля доступа, парковке, системе обслуживания столовой, системе платных дорог.

Два характеристики продукта

1, промышленный дизайн, связь полностью изолирована, Стабильная и надежная производительность,Скорость передачи данныхБольшинствоДо 500 кбит/с;

2, встроенный высококачественный модуль питания постоянного тока/постоянного тока, обеспечивает электрическую изоляцию между портами;

3,Поддержка мульти машина связиЧто может подключаться до 128 узлов, дальнее расстояние передачи 1200 метров;

4, технология автоматического управления потоком данных, автоматическое управление и передача данных;

5, несколько защитных мер:ESD 15KV положительная и отрицательная защитаТВ, 600 Вт двойная 2.5кв изоляция связи защиты;

6, источник питания широкого диапазона 8-40VDC, и имеет защиту от полярности;

Три: электрические параметры:

Оборудование RS485E подходит для рекомендуемой стоимости в длительной стабильной эксплуатации; оборудование в предельной стоимости работы не повредит, но может привести к разложению производительности; в любое время не превышает предельную стоимость, В противном случае это может привести к повреждению оборудования!

Для пульта дистанционного управления

Возьмите каждый Jisong k120r соответствующий резистор 2, соответствующий резистор используется для и 485 сетевой эквивалент общего вытягивающего резистора, чтобы адаптироваться, о правильном использовании подходящих резисторов, добро пожаловать и owner связи.

A: 485 примечания к проводке:

Использование STP должно быть 1,485 линий связи, лучший запас, общая длина не более 1200 метров.

2 проводки вдали от высоковольтного провода, линии питания и не параллельные, не связанные вместе.

3,485 автобус должен быть в ручном виде, структура автобуса, и строго положить конец звездному соединению и веточному соединению.

4 более 30 тайваньский контроллер или длина больше 500 метров, должен использовать повторитель 485.

Оборудование и шасси 5 блок питания переменного тока должны быть реальным заземлением и хорошим заземлением.

6 для всех 485 экранирующих линий оборудования GND соединения.

7 в конце устройства 485 485 + (a) и 485-(B) оконечный резистор соединен с 120 Ом.

Два: связь с использованием RS-485 выбора провода автобуса:

Использование 2 защищаемый сердечник витой пары

Медная проволока, диаметр 0,5 ~ 0,75 мм,

От 38 до 88 Ом Сопротивление/км,

30 ~ 50 nanofarad Емкость/км,

Расстояние закручивания 20 мм 2 защищаемый сердечник витой пары (если расстояние линии не более 500 метров может быть приемлемым, чтобы уменьшить стандарт линии, но должна быть витая пара)

Три: автобус ограничен:

Двумя или более другими устройствами с физическим соединением Подключите 128 устройств, разрешенных на автобус, в случае повторителя, длина шины не более 1200 метров. Ветка шины системы не должна отображаться, например, ветка неизбежна, должна соответствовать следующим требованиям:

Длина 1 ветки не более 10 метров; Длина автобуса и не более 800 метров; общее количество расширения оборудования не должно превышать 50.

2. все сигнал связи должен быть как вдали от источника помех, сигнальная линия должна быть более слабой электрической хорошо, не с высоким напряжением (например, жилая мощность 220 вольт) или радиочастотная сигнальная линия, например, CATV, аудио сигнальная линия параллельного выравнивания, если параллельные линии, Расстояние должно превышать 0,5 метров.

3. все линии контакта должны быть сваркой или винтами Francesca плотное соединение, и водонепроницаемая и Влагонепроницаемая обработка, например, может немного стыковой сварки с водонепроницаемой лентой, обернутой тугой или эпоксидной смолы, чтобы запечатать сделку.

Четыре: общий наземный сигнал:

Все сигнальное оборудование 1 одинаковый сегмент должен быть унифицирован, чтобы избежать помех в обычном режиме.

2. централизованный источник электропитания, одной и той же части всех блок питания (в том числе коммуникационное оборудование автономные блок питания постоянного тока катода подсоединяется непосредственно к общественного сигнал вместе.

Этот сигнал-Источник питания постоянного тока.

3.Одиночный независимый источник питания для всех автобусных устройств на одном сегменте (черная линия) pin соединен вместе, таким образом, состав открытого сигнала.

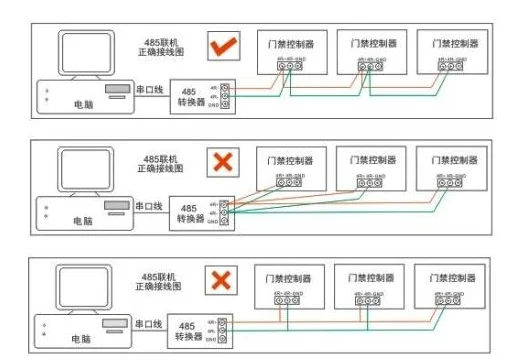

Пять: Монтажная схема

Шесть: рекомендуется несколько методов отладки:

Сначала мы должны убедиться, что проводка оборудования Верна и строго соответствует стандарту:

1, в целом: с линией или экранирующей линией будет все 485 устройство GND соединение, которое может избежать воздействия на коммуникационный потенциал различия между всеми устройствами.

2, метод сопротивления терминала: сопротивление терминала в последних 485 устройств 485 + и 485-и с 120 Ом для улучшения качества связи.

3, средняя секция выключена: через от середины выключения, чтобы проверить, является ли это причиной перегрузки оборудования связь на больших расстояниях оборудования повреждения на линии связи.

4, отдельный метод кабеля: отдельный простой временно тянет линию к устройству, которая может использоваться для устранения вызвана неисправностью провода связи.

5, метод замены: Носите несколько конвертеров, которые могут устранить воздействие качества конвертера является качество связи.

6, метод отладоживания ноутбука: сначала убедитесь, что портативный компьютер является нормальным коммуникационным оборудованием, замените клиентский компьютер, связь, если вы можете, это означает, что клиентский последовательный порт компьютера может быть поврежден.
