KQ130F Высоковольтная линия модуль/нет необходимости в каких-либо внешних компонентах/Расстояние электропитания
Цена: $15.5
есть в наличии
Реклама: ООО "АЛИБАБА.КОМ (РУ)" ИНН: 7703380158
Описание
Если пользователь хочет подключиться к ПЛК и непосредственно использует протокол связи, такой как MODBUS, используйте наш модуль серии KQ-132.
Если у пользователя есть только интерфейс 485 и хотите заменить автобус 485 на носитель питания для обеспечения сетевой связи нескольких устройств 485 (таких как PLC), используйте наш модуль серии KQ-130485.
Модуль KQ-130F power carrier не требует каких-либо периферийных компонентов, если доступен источник питания 5 В. Блок питания не зависит от штифта. Если пользователь должен передавать в обоих направлениях, два 5 V контактов могут быть соединены параллельно.
Все модули нашей компании поддерживают точка-точка, точка-многоточечный сетевой режим связи и собирают Многоточечные данные через режим выборки.
KQ-130F представляет собой Однорядный 9-контактный разъем небольшого объема высокопроизводительный перехода через ноль Перевозчик модуль приемопередатчика данных основаны на собственной разработки Перевозчик чип. Это экономичный несущий модуль, специально разработанный и разработанный для надежной передачи данных под 220 В переменного тока, сильные помехи, сильное затухание, и требования к дальнему расстоянию. Модуль несущей KQ-130F включает в себя множество сложных периферийных схем, таких как носитель привода, муфта, фильтрация и молниезащита. Пользователь должен предоставить только один источник питания 5 В. После подключения двух сигнальных линий (TX, RX) к MCU, два AC клеммы модуля непосредственно подключены к 220 В (не подключены к прямой линии или нейтральной линии), которая осуществляет связь через носитель питания, как 485. Полностью прозрачно для отправки и получения данных. Модуль несущей KQ-130F подходит для чтения счетчиков, уличного освещения, уличного дома, защиты от пожаров, управления зданием и других приложений, где линии питания требуются для передачи данных. Дальность передачи может достигать 1,5 км.
Модуль приемопередатчика данных несущей серии KQ-130F является истинным несущим модулем, основанным на нулевой модуляции и демодуляции. Анти-помехи, дальность передачи гораздо лучше, чем многие так называемые модули нулевого перехода на рынке.
KQ-130F серии производительность:

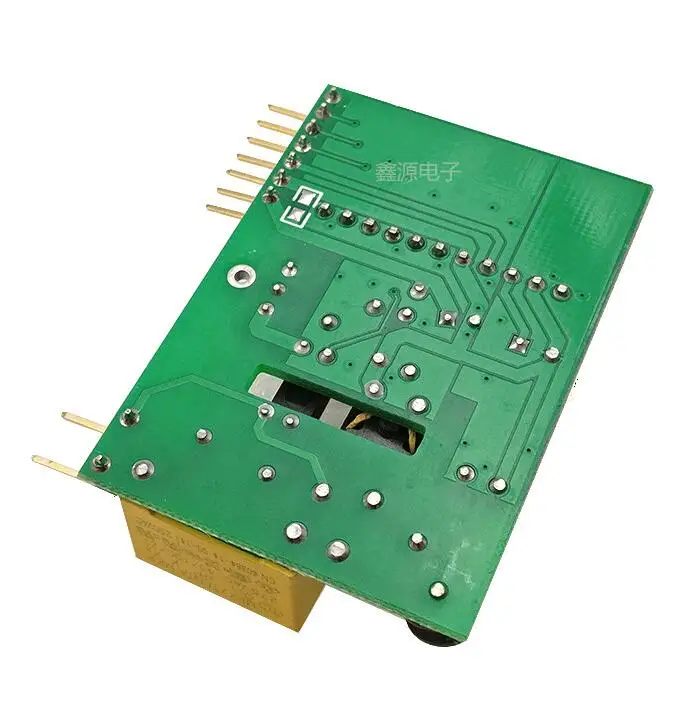

1. Встроенный KQ-330F Модуль и периферийная плата несущей цепи, не нужно для других соединительных компонентов, непосредственно подключенных к 220 В переменного тока. Наружные размеры 53 × 38 × 17 мм (l× d× h), и в один ряд контактов высвечивается (см. Рис. Ниже). Контакты подключены к источнику питания переменного тока 220 В без направления (1 контакт, 2 контакта интервала 2X0,1 дюйма). 2 фута, 3 фута на 1,1 дюйма, а остальные ноги на 0,1 дюйма.
2. Рабочая частота 120 ~ 135 кГц, а скорость передачи данных интерфейса составляет 9600bps. Фактическая скорость передачи данных составляет 100 БПС.
3. Одна рамка непрерывной передачи максимальная длина ≤ 252 байт, Одна рамка непрерывной передачи длина от 1 до 252 Определяется пользователем, модуль не будет отправлять избыточные данные
4. Чувствительность приема ≤1 мВ
5. Отклонение вне полосы ≥ 60 дБ
6. Полоса пропускания ≤10 кГц
7. Сопротивление изоляции 500 V ≥ 500MΩ
8. Источник питания: DC + 5 В получение: ≤11ма при передаче ≤230ма
9. Изоляция частоты питания Выдерживает напряжение: от переменного тока до GND между 3000 в 1 мин тест без поломки, без утечки тока.
10. Анти-молния удар: встроенная телевизионная трубка защиты, от платы PCB выбора проводки до выбора компонентов, все разработаны в соответствии с широкой температурой, высоким напряжением и ударопрочностью высокого давления.
11. Рабочая температура:-25 °C ~ 70 °C влажность ≤ 90%
1P-AC: Firewire (или нейтральный) 220 В переменного тока напряжения
2P-AC: нулевая линия (или пожарная линия) напряжения 220 В переменного тока
3 P-+ 5 V: + 5 V мощность передачи (210mA), если данные могут быть подвешены, энергопотребление может быть подвешено.
4P-GND: Заземление цифровой цепи
5 P-+ 5 V: + 5 V Рабочая мощность 11mA, Минимальное рабочее напряжение может быть 3,3 V, но не рекомендуется
6P-RX: уровень ttl, ввод данных носителя, подключен к TXD одного микрокомпьютера чипа
7P-TX: уровень ttl, перенос данных, подключен к RXD микроконтроллера
8p-режим: выбор режима, плавающий или подключенный к 5 в высокий уровень, Заземление низкий уровень
9P-NC/RST: используется, когда штифт сброса (активный низкий) часто переключается во время работы. Нужна эта функция, штырь должен быть левым плавающим
